उच्च दबाव इलेक्ट्रिक बॉल वाल्व

उच्च दबाव वाले इलेक्ट्रिक बॉल वाल्व स्टेनलेस स्टील/डुप्लेक्स स्टील वाल्व बॉडीज, इलेक्ट्रिक एक्ट्यूएटर्स और हार्ड/सॉफ्ट सीलिंग सिस्टम के समन्वित डिजाइन के माध्यम से उच्च दबाव, उच्च तापमान और संक्षारक मीडिया के सटीक नियंत्रण की समस्या को हल करते हैं। Q41F -160 P और Q941F -16 p जैसे विशिष्ट उत्पादों का व्यापक रूप से पेट्रोकेमिकल, ऊर्जा और अन्य क्षेत्रों में उपयोग किया गया है। उनकी तेज प्रतिक्रिया (0 से कम या बराबर या 05 सेकंड के बराबर), रिमोट कंट्रोल और लंबे जीवन में औद्योगिक प्रणालियों की सुरक्षा और दक्षता में काफी सुधार होता है।

‌Main बॉडी डिज़ाइन
‌Valve बॉडी एंड मटेरियल ‌: 304, 316L स्टेनलेस स्टील या डुप्लेक्स स्टील (जैसे कि 2205/2507) जाली वाल्व बॉडी, प्रेशर रेंज 16-500 एमपीए, उच्च तापमान के लिए उपयुक्त (-196 डिग्री ~ 550 डिग्री ~ 550 डिग्री) और मजबूत कोरोसिव मीडिया (जैसे एसिड, एल्काली, हाइड्रोजन);
‌Drive System‌: एकीकृत विस्फोट-प्रूफ इलेक्ट्रिक एक्ट्यूएटर (IP67 संरक्षण स्तर), 0 का समर्थन करता है। 05 सेकंड का तेजी से उद्घाटन और समापन, 50n · m के बराबर या उससे कम टोक़, PLC या DCS सिस्टम द्वारा दूर से नियंत्रित किया जा सकता है;
‌Sealing प्रौद्योगिकी:
‌Soft Seal‌: PTFE या PPL वाल्व सीट, रिसाव स्तर ANSI VI, स्वच्छ तरल पदार्थ (जैसे पानी, भाप) के लिए उपयुक्त;
‌Hard सील: स्टेलाइट 6 सरफेसिंग, कण पहनने के लिए प्रतिरोधी और उच्च तापमान और उच्च दबाव (450 डिग्री /25mpa), जटिल मीडिया जैसे तेल, गैस, पिघला हुआ नमक, आदि के लिए उपयुक्त है।
मूलभूत प्रकार्य
‌High- दबाव कटऑफ: पूर्ण-व्यास डिजाइन (जैसे DN300) 500mpa के दबाव प्रतिरोध के साथ शून्य दबाव हानि कटऑफ को प्राप्त करता है, और तेल और गैस वेलहेड्स और सुपरक्रिटिकल स्टीम पाइपलाइनों में उपयोग किया जाता है;
‌Intelligent विनियमन: इलेक्ट्रिक एक्ट्यूएटर के साथ वी-आकार का गोला,%2%की रैखिक प्रवाह विनियमन सटीकता, सिस्टम ऊर्जा की खपत को 15%-20%तक कम करना;
‌Safety Protection‌: अंतर्निहित एंटी-स्टैटिक डिवाइस और फायरप्रूफ संरचना ज्वलनशील मीडिया को घर्षण के कारण आग को पकड़ने से रोकने के लिए।

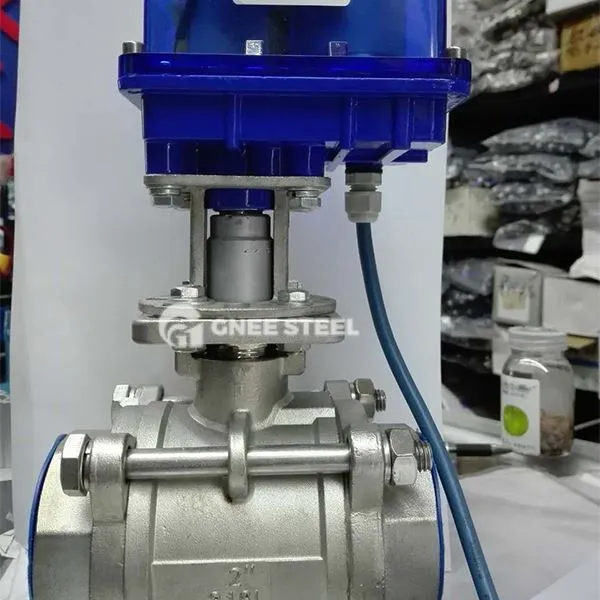

उच्च दबाव इलेक्ट्रिक बॉल वाल्व



अनुप्रयोग
पेटोकेमिकल ऊर्जा
उच्च दबाव वाले तेल और गैस परिवहन: Q41F -160 p बॉल वाल्व का उपयोग सल्फर युक्त मीडिया को काटने के लिए किया जाता है, और 316L वाल्व बॉडी + हार्ड सील संयोजन में 25mpa का दबाव प्रतिरोध होता है;
पिघला हुआ नमक ऊर्जा भंडारण प्रणाली: पिघले हुए नमक मीडिया के तेजी से स्विचिंग को प्राप्त करने के लिए 450 डिग्री /32MPA कार्य स्थितियों के लिए अनुकूलित करें।
रासायनिक प्रक्रिया
मजबूत एसिड डायवर्सन कंट्रोल: पीटीएफई सील + इलेक्ट्रिक एक्ट्यूएटर संक्षारक तरल पदार्थों के प्रवाह को सटीक रूप से समायोजित करता है, जिसमें 0 से कम या बराबर की रिसाव दर होती है। 01%।
विद्युत प्रणाली
सुपरक्रिटिकल स्टीम रेगुलेशन: डुप्लेक्स स्टील वाल्व बॉडी 550 डिग्री /42MPA का सामना करता है, और दबाव बंद-लूप नियंत्रण को प्राप्त करने के लिए एक इलेक्ट्रिक एक्ट्यूएटर से लैस है।

चयन और संचालन और रखरखाव बिंदु
‌ सेलेक्शन बेसिस
‌Medium Matching‌: जब क्लोराइड आयन एकाग्रता 50ppm से अधिक हो, 316L या Hastelloy सामग्री का चयन किया जाना चाहिए; मोनल मिश्र धातु वाल्व शरीर को हाइड्रोफ्लोरिक एसिड वातावरण में पसंद किया जाता है;
‌Presure अनुकूलन: अल्ट्रा-हाई प्रेशर (100MPa से अधिक या उससे अधिक या उसके बराबर) परिदृश्यों को वेल्ड रिसाव के जोखिम से बचने के लिए एक अभिन्न जाली वाल्व बॉडी का उपयोग करना चाहिए;
‌Control requirements‌: For high-frequency adjustment (>1 0 0 बार/दिन), सर्वो इलेक्ट्रिक एक्ट्यूएटर्स को 0.1%की सटीकता के साथ पसंद किया जाता है।
‌INSTOLLATION और रखरखाव
निकला हुआ किनारा स्थापना के लिए वाल्व शरीर की विरूपण को रोकने के लिए 200n · m के बराबर या बराबर के पूर्व-कसने वाले बल के साथ बोल्ट के विकर्ण कसने की आवश्यकता होती है;
प्रत्येक 5, 000 उद्घाटन और बंद होने के बाद सीलिंग सतह के पहनने की जाँच करें। यह हर साल हार्ड सील वाल्व पर हीलियम मास स्पेक्ट्रोमेट्री लीक डिटेक्शन करने की सिफारिश की जाती है।
