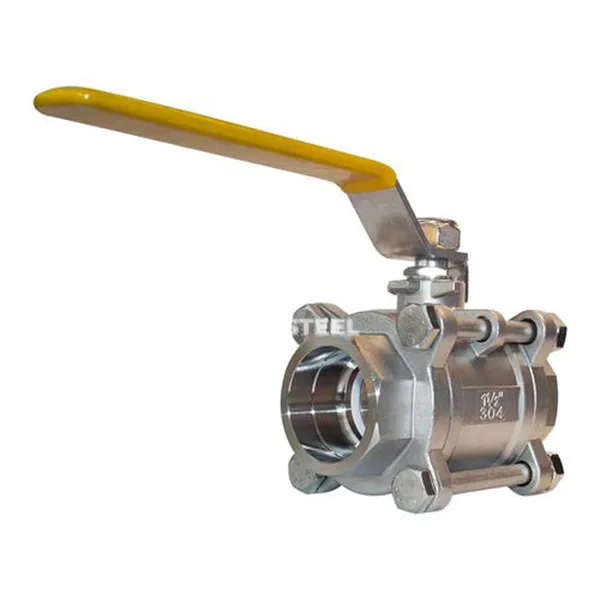

सॉकेट वेल्ड बॉल वाल्व

‌ Socket Welding Ball Valve‌ सॉकेट वेल्डिंग द्वारा पाइपलाइन से जुड़ा हुआ है। इसके उद्घाटन और समापन भाग गोलाकार चैनलों के साथ गोले हैं। माध्यम को चालू और बंद किया जा सकता है या प्रवाह दिशा को 90 डिग्री घुमाकर नियंत्रित किया जा सकता है। इसका उपयोग मुख्य रूप से पानी, तेल, गैस और संक्षारक तरल (जैसे एसिड और अल्कलिस) के पाइपलाइन प्रणालियों में किया जाता है। दबाव सीमा आमतौर पर 1 है। 6-6। 4MPA, और तापमान प्रतिरोध -20 डिग्री ~ 350 डिग्री ‌ तक पहुंच सकता है।

कोर संरचना और सुविधाएँ
‌ वाल्व बॉडी डिज़ाइन

‌ कनेक्शन विधि:: सॉकेट वेल्डिंग (SW) कनेक्शन अपनाया जाता है, जिसे ASME B16.11 मानक, स्थापित करने में आसान और उत्कृष्ट सीलिंग के लिए अनुकूलित किया जाता है; ‌Material‌: वाल्व बॉडी ज्यादातर 304/316L स्टेनलेस स्टील या डुप्लेक्स स्टील से बना होता है, जिसमें मजबूत संक्षारण प्रतिरोध होता है और यह जटिल कामकाजी परिस्थितियों जैसे कि सल्फर युक्त मीडिया के लिए उपयुक्त है; ‌Structural form‌: ‌three-piech‌: इसमें एक वाल्व बॉडी, एक वाल्व कवर और एक वाल्व डिस्क शामिल है, जो कि डिसकैम और बनाए रखना आसान है (जैसे कि Q61F प्रकार); ‌Full बोर/कम बोरो: पूर्ण बोर डिज़ाइन दबाव के नुकसान को कम करता है, और कम बोर संरचना सीमित स्थान वाले दृश्यों के लिए उपयुक्त है।
‌
सीलिंग और ड्राइव सिस्टम
‌Sealing type‌:
‌Soft Seal‌: PTFE या रबर वाल्व सीट, ANSI VI तक रिसाव स्तर, स्वच्छ तरल पदार्थ के लिए उपयुक्त;
‌Hard सील: स्टेलाइट 6, कण पहनने और उच्च तापमान (450 डिग्री से कम या बराबर) के लिए प्रतिरोधी;
‌Drive मोड: मैनुअल, वायवीय या इलेक्ट्रिक एक्ट्यूएटर, वायवीय प्रतिक्रिया समय 0 के बराबर या बराबर। 05 सेकंड, रिमोट कंट्रोल का समर्थन करता है।

आकार: 1/2 "- 2", dn 15 - dn 50mm

दबाव रेटिंग: Class150/600/800/1500/2500lb

वाल्व बॉडी की सामग्री: A105, F304, F304L, F316, F316L, 4A, F51, आदि।

द्वारा संचालित: लीवर, गियर या वायवीय, हाइड्रोलिक और इलेक्ट्रिक एक्ट्यूएटर

मीडिया: गैस, तेल, पानी, एसिड

कनेक्शन फॉर्म: थ्रेडेड, एसडब्ल्यू, बीडब्ल्यू समाप्त होता है।

चैनल: सीधे प्रकार के माध्यम से

मानक:

डिजाइन: ASME B16.34 / BS 5351।

आमने -सामने: निर्माता मानक।

अंत से अंत: निर्माता मानक।

थ्रेडेड एंड: ASME B1.20.1।

सॉकेट वेल्डिंग और BW अंत: ASME B16.11।

परीक्षण: एपीआई 598/बीएस 6755।

फायर सेफ टेस्ट: एपीआई 597/एपीआई 6 एफए।



सॉकेट वेल्ड बॉल वाल्व



अनुप्रयोग
पेट्रोकेमिकल: 316L वाल्व बॉडी + हार्ड सील संयोजन का उपयोग करके खट्टा प्राकृतिक गैस पाइपलाइन (Q41F -160 p प्रकार) को काटकर;
ऊर्जा और शक्ति: पिघले हुए नमक ऊर्जा भंडारण प्रणाली का मध्यम स्विचिंग, तापमान प्रतिरोध 450 डिग्री /दबाव प्रतिरोध 32MPA;
फार्मास्यूटिकल्स एंड फूड: SUS316 पॉलिश वाल्व बॉडी + सॉफ्ट सील, सेनेटरी सर्टिफिकेशन की आवश्यकताओं को पूरा करना;
जल उपचार: उच्च दबाव सीवेज उपचार एजेंट जोड़, उच्च आवृत्ति खोलने और बंद करने के लिए उपयुक्त (100 से अधिक या उससे अधिक, 000 टाइम्स जीवन)।
