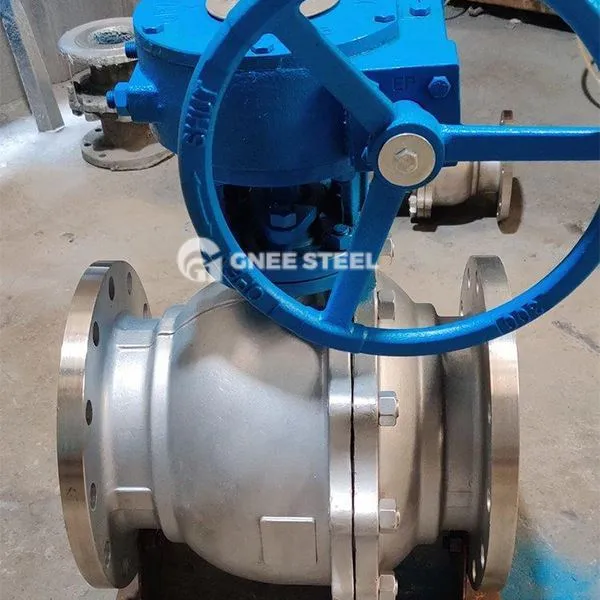

Flanged trunnion घुड़सवार गेंद वाल्व

फ्लैग ट्रूनियन बॉल वाल्व एक वाल्व है जिसमें ओपनिंग एंड क्लोजिंग पार्ट (बॉल) वाल्व स्टेम द्वारा संचालित होता है और वाल्व स्टेम के अक्ष के चारों ओर घूमता है। इस वाल्व का उपयोग आमतौर पर पाइपलाइन में द्रव के प्रवाह को नियंत्रित करने के लिए किया जाता है और 90 डिग्री घुमाकर खोला या बंद किया जा सकता है।

‌Main struction‌

‌Valve बॉडी एंड बॉल: वाल्व बॉडी ज्यादातर कास्ट स्टील (WCB), स्टेनलेस स्टील (304/316L) या जाली स्टील से बना होता है, और गेंद की सतह पहनने के प्रतिरोध को बढ़ाने के लिए हार्ड मिश्र धातु सरफेसिंग है।
गेंद को ऊपरी और निचले बीयरिंगों द्वारा तय किया जाता है ताकि मध्यम दबाव को गेंद को आगे बढ़ाने और ऑपरेटिंग टॉर्क को कम करने से रोक दिया जा सके।
‌Sealing घटक:
‌Dual वाल्व सीट डिजाइन: दो स्वतंत्र वाल्व सीटें गेंद के दोनों किनारों पर स्थित हैं, जो द्विदिश सीलिंग और मध्यम अलगाव का समर्थन करती हैं।
‌FireProf Struction‌: आग की स्थिति में, फायरप्रूफ सीलिंग रिंग गेंद के साथ एक धातु सील बनाता है, जो एपीआई 607 मानक का अनुपालन करता है।



Flanged trunnion घुड़सवार गेंद वाल्व



अनुप्रयोग
लंबी दूरी की पाइपलाइन: बड़ी-व्यास (DN 600+) तेल और गैस, पानी की पाइपलाइनों, कक्षा 600 से ऊपर उच्च दबाव वाले वातावरण के लिए उपयुक्त है।
पेट्रोकेमिकल: उच्च दबाव रिएक्टर, उच्च तापमान भाप पाइपलाइनों और संक्षारक मीडिया नियंत्रण।
औद्योगिक उपकरण: बॉयलर सिस्टम, कण युक्त घोल परिवहन और अग्नि सुरक्षा पाइपलाइन।
चयन और रखरखाव सिफारिशें

चयन बिंदु
उच्च दबाव वाले परिदृश्य: जाली स्टील वाल्व बॉडी + हार्ड सील (जैसे स्टेलाइट मिश्र धातु) को पसंद किया जाता है।
संक्षारक मीडिया: 316L स्टेनलेस स्टील वाल्व बॉडी + फ्लोरोरुबर सील रिंग।
अग्नि सुरक्षा आवश्यकताएं: अग्नि सुरक्षा सील रिंग डिज़ाइन को एपीआई 607 मानकों का पालन करना चाहिए।
रखरखाव सिफारिशें
नियमित स्नेहन: वाल्व स्टेम में उच्च तापमान ग्रीस को इंजेक्ट करें और हर 6 महीने में ठेला को रोकने के लिए असर डालें।
सील का पता लगाना: उच्च दबाव की स्थिति के तहत हर साल वाल्व सीट पहनने की जाँच करें और समय में वसंत या सील की अंगूठी को बदलें।
