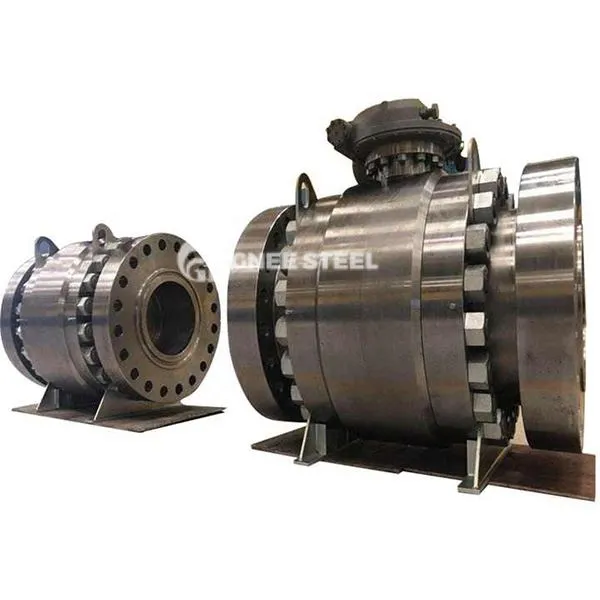

कास्ट स्टील ट्रूनियन माउंटेड बॉल वाल्व

कास्ट स्टील ट्रूनियन बॉल वाल्व एक निश्चित बॉल वाल्व है। इसकी गेंद ऊपरी और निचले शाफ्ट द्वारा वाल्व शरीर के केंद्र में तय की जाती है। मध्यम दबाव के तहत, फ्लोटिंग वाल्व सीट चलती है और गेंद को दो-तरफ़ा सीलिंग प्राप्त करने के लिए दबाती है। यह विशेष रूप से उच्च दबाव, बड़े-व्यास और लंबी दूरी की पाइपलाइनों के लिए डिज़ाइन किया गया है।

‌Main struction‌

‌Valve शरीर और गेंद:
वाल्व बॉडी कास्ट स्टील (WCB), स्टेनलेस स्टील (304/316L) या जाली स्टील से बना है, और गेंद की सतह पहनने के प्रतिरोध को बढ़ाने के लिए कठिन मिश्र धातु है।
ट्रूनियन (ऊपरी और निचले शाफ्ट) गेंद को गेंद के विस्थापन से बचने और ऑपरेटिंग टॉर्क को कम करने के लिए गेंद को ठीक करते हैं।
‌Seal असेंबली:
‌Floating वाल्व सीट: मध्यम दबाव से प्रेरित, गेंद को एक आत्म-कसने वाली सील बनाने के लिए दबाया जाता है, जो दो-तरफ़ा सीलिंग का समर्थन करता है।
‌FireProf Design‌: आग की स्थिति में, वाल्व सीट रिटेनर और वाल्व बॉडी एक धातु सील (एपीआई 607 मानक के अनुसार) ‌ के रूप में।

शरीर की सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स स्टील, आदि।

बोल्टेड बोनट और स्प्लिट बॉडी, फिक्स्ड बॉल अंदर

ब्लो-आउट प्रूफ स्टेम और फायर-सेफ डिज़ाइन

कम उत्सर्जन पैकिंग और एंटी-स्टैटिक डिज़ाइन

ग्राहक के अनुरोध के अनुसार सॉफ्ट सीलिंग या हार्ड सीलिंग

पूर्ण पोर्ट या कम पोर्ट डिजाइन

आकार सीमा: एनपीएस 2 "~ 40"; DN50 ~ DN1000

दबाव रेटिंग: कक्षा 150 ~ कक्षा 1500; PN16 ~ PN100

अंत प्रकार: आरएफ, एफएफ, आरटीजे, बीडब्ल्यू

ऑपरेशन का तरीका: कृमि गियर, रिंच नट, इलेक्ट्रिक, वायवीय, आदि।



कास्ट स्टील ट्रूनियन माउंटेड बॉल वाल्व



आवेदन ‌

‌Petrochemical उद्योग: उच्च दबाव वाले कच्चे तेल/प्राकृतिक गैस पाइपलाइन कटऑफ और रिएक्टर मध्यम नियंत्रण। ‌ Long-Distance पाइपलाइन:: बड़े-व्यास (DN 600+) पानी और गैस संचरण परियोजनाएं, कक्षा 600 और उच्च दबाव वाले वातावरणों के लिए उपयुक्त है। ‌Industrial उपकरण: बॉयलर स्टीम पाइपलाइन, कण युक्त घोल परिवहन। ‌
लाभ

‌Reliable Sealing‌: बिडायरेक्शनल सीलिंग डिज़ाइन, रिसाव दर 0 के बराबर या बराबर। 01ml/min‌। ‌ Long Life‌: हार्ड सील संरचना का उद्घाटन और समापन जीवन 100, 000 समय से अधिक है, और नरम सील का प्रतिस्थापन चक्र 3 ~ 5 वर्ष है। ‌Flexible स्थापना: कोई प्रवाह दिशा प्रतिबंध नहीं, क्षैतिज या लंबवत रूप से स्थापित किया जा सकता है
