3 तरह से हाइड्रोलिक बॉल वाल्व

तीन-तरफ़ा हाइड्रोलिक बॉल वाल्व एक वाल्व है जो गेंद को घुमाकर तीन-तरफ़ा मीडिया के प्रवाह को नियंत्रित करता है। इसमें उच्च दबाव सहिष्णुता (31.5mpa तक) और प्रवाह दिशा स्विचिंग फ़ंक्शन (डायवर्सन, संगम या कट-ऑफ) है। इसकी मुख्य संरचना में शामिल हैं:

वाल्व बॉडी और चैनल: तीन पोर्ट (इनलेट, आउटलेट, ब्रांच पोर्ट), प्रवाह दिशा के अनुसार एल प्रकार (ऑर्थोगोनल स्विचिंग) और टी प्रकार (तीन-तरफ़ा अंतर-संचार) में विभाजित;
गेंद और सील:
फ्लोटिंग बॉल सील (जैसे कि KHB3K प्रकार): गेंद को दो-तरफ़ा शून्य रिसाव को प्राप्त करने के लिए हाइड्रोलिक प्रतिक्रिया बल द्वारा वाल्व सीट के खिलाफ दबाया जाता है;
इलास्टिक प्रीलोड डिज़ाइन (पेटेंट CN222746660U): स्लाइडिंग बाफ़ल + स्प्रिंग स्ट्रक्चर खोलने और बंद करने की सुरक्षा में सुधार करता है, और पहनने की दर को 30%तक कम करता है।

समारोह और विशिष्ट अनुप्रयोग
मीडिया प्रवाह दिशा नियंत्रण:
एल-टाइप वाल्व कोर: दो पाइपलाइनों के ऑर्थोगोनल स्विचिंग का एहसास होता है (जैसे कि हाइड्रोलिक सिस्टम ऑयल सर्किट रिवर्सिंग);
टी-टाइप वाल्व कोर: तीन-चैनल इंटरकॉममेंट या सिंगल-चैनल कट-ऑफ (जैसे रासायनिक रिएक्टर फ़ीड डायवर्सन) का समर्थन करता है।
‌High- दबाव और संक्षारण-प्रतिरोधी परिदृश्य::
‌Construction मशीनरी: खुदाई करने वाले हाइड्रोलिक तेल सर्किट स्विचिंग (दबाव प्रतिरोध 31.5mpa, खनिज तेल/पानी-एथिलीन ग्लाइकोल माध्यम के लिए उपयुक्त);
‌Energy और रासायनिक उद्योग: उच्च तापमान पिघला हुआ नमक ऊर्जा भंडारण प्रणाली (316L स्टेनलेस स्टील वाल्व शरीर, तापमान प्रतिरोध 450 डिग्री)।
‌Intelligent एकीकरण::
‌ Temperature and Pression Sensor इंटीग्रेशन (पेटेंट CN222717516U): तापमान/दबाव सेंसर के साथ एकीकृत वाल्व बॉडी, प्रेशर रिप्लेसमेंट और डेटा मॉनिटरिंग का समर्थन करता है।

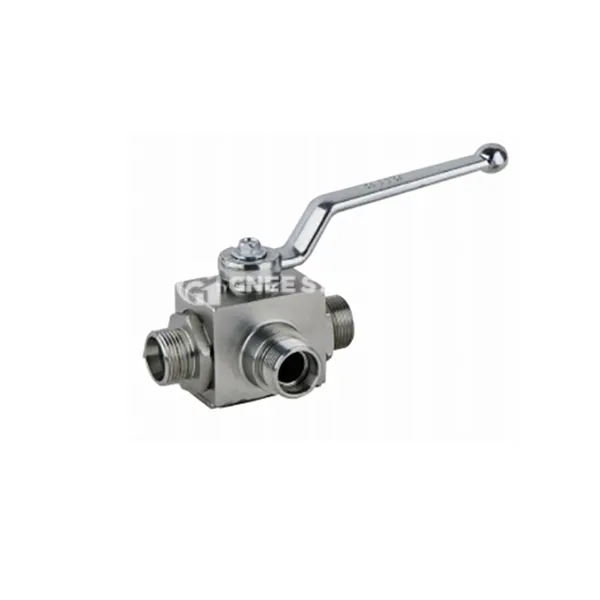

3 तरह से हाइड्रोलिक बॉल वाल्व



चयन सुझाव:

संक्षारक मीडिया: 316L स्टेनलेस स्टील वाल्व बॉडी + PTFE सील को प्राथमिकता दी जाती है;
उच्च-आवृत्ति ऑपरेशन: बॉल बेयरिंग वाल्व सीट (100 से अधिक या उसके बराबर जीवन खोलना और बंद करना, {{२}} बार)
