जैकेट बॉल वाल्व विवरण
जैकेटेड बॉल वाल्व विशेष वाल्व की जैकेट परत को बढ़ाने के आधार पर एक साधारण बॉल वाल्व है, जैकेट परत के माध्यम से गर्म माध्यम (भाप, गर्म पानी) या ठंडे पानी (ठंडे पानी, सर्द) में उच्च चिपचिपाहट को रोकने के लिए मध्यम के तापमान को बनाए रखने के लिए, निरंतर तापमान परिवहन मध्यम ठोसीकरण या हिटरिएशन की आवश्यकता के लिए आसान, रासायनिक उद्योग, पेट्रोल की आवश्यकता होती है।
घटक संरचना
- जैकेट लेयर: बाहरी सैंडविच जो वाल्व बॉडी को लपेटता है, सामग्री ज्यादातर मिश्र धातु स्टील या स्टेनलेस स्टील होती है, और तापमान को गर्मी माध्यम के आयात और निर्यात के संचलन के माध्यम से समायोजित किया जाता है।
- वाल्व बॉडी और बोनट: मुख्य संरचना, आंतरिक मार्ग साधारण बॉल वाल्व के समान है, जैकेट भाग या सभी वाल्व बॉडी (आंशिक रूप से जैकेट/पूरी तरह से जैकेट) को कवर कर सकता है।
- बॉल और वाल्व सीट:
- गेंद की सतह मिरर पॉलिशिंग, और वाल्व सीट एक सीलिंग वाइस बनाने के लिए, सामग्री स्टेनलेस स्टील या कार्बन स्टील प्लेटेड कार्बाइड है।
- वाल्व सीट पीटीएफई, संशोधित पीटीएफई या धातु सीलिंग को अपनाती है, उच्च या कम तापमान वातावरण के अनुकूल होती है।
- ड्राइविंग डिवाइस: समर्थन मैनुअल, इलेक्ट्रिक या वायवीय संचालन, कुछ मॉडल वाल्व स्टेम के इन्सुलेशन डिजाइन से लैस हैं।
- सहायक संरचना: नाली पोर्ट (जैकेट कंडेनसेट को हटाने के लिए), लॉकिंग स्क्रू (जैकेट को ठीक करने के लिए)।
विनिर्देश
- नाममात्र व्यास: DN 40- DN1200, प्रवाह प्रतिरोध को कम करने के लिए पूर्ण बोर डिज़ाइन।
- दबाव स्तर: वर्ग 150- class900, उच्च दबाव मॉडल 42MPA तक पहुंच सकता है।
- जैकेट फॉर्म:
- आंशिक रूप से जैकेट: केवल वाल्व शरीर के मध्य को कवर करते हुए, निकला हुआ किनारा आकार मानक वाल्व के अनुरूप है।
- पूर्ण जैकेट: वाल्व शरीर और निकला हुआ किनारा को कवर करें, जैकेट से मेल खाने के लिए निकला हुआ किनारा आकार बढ़ाने की आवश्यकता है।
- कनेक्शन: निकला हुआ किनारा कनेक्शन (मानक या बढ़े हुए निकला हुआ किनारा), क्लैंपिंग प्रकार।

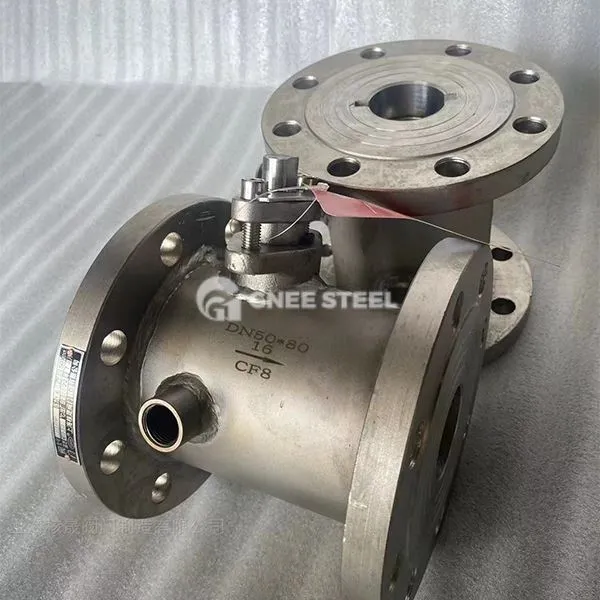

Gnee जैकेटेड बॉल वाल्व
सुविधाएँ और लाभ
- सटीक तापमान नियंत्रण: जैकेट परत थर्मल माध्यम को प्रसारित करके, क्रिस्टलीकरण या जमने को रोककर माध्यम के तापमान को बनाए रखती है।
- विश्वसनीय सीलिंग: पीटीएफई सीलिंग रिंग या मेटल हार्ड सील शून्य रिसाव, वाइड तापमान प्रतिरोध रेंज (-196 डिग्री से 550 डिग्री) प्राप्त करने के लिए।
- एंटी-इंफ्रोसियन और वियर-रेसिस्टेंट: स्टेनलेस स्टील वाल्व बॉडी और कार्बाइड कोटिंग को संक्षारक, कण युक्त मीडिया के अनुकूल बनाने के लिए।
- कॉम्पैक्ट संरचना: पूर्ण जैकेट डिजाइन आकार में छोटा है और वजन में प्रकाश, स्थापित करने और बनाए रखने में आसान है।
- सुविधाजनक संचालन: 90 डिग्री रोटेशन खोलना और बंद करना, कम टोक़ ड्राइव, तेजी से समायोजन के लिए समर्थन।
अनुप्रयोग
- पेट्रोकेमिकल: भारी तेल, डामर, राल और अन्य उच्च-चिपचिपापन मीडिया को व्यक्त करना।
- भोजन और दवा: सिरप, ग्रीस, ड्रग कच्चे माल, आदि का निरंतर तापमान नियंत्रण।
- मेटालर्जिकल एनर्जी: हाई-टेम्परेचर स्टीम पाइपलाइन, कोयला धूल और राख उपचार।
- पर्यावरण संरक्षण और नगरपालिका: अपशिष्ट जल उपचार जिसमें क्रिस्टलीय कण, हीटिंग नेटवर्क शामिल हैं।
उत्पाद विवरण
- क्यों जैकेटेड बॉल वाल्व चुनें
- मध्यम अनुकूलनशीलता: एकमात्र प्रकार का वाल्व जो एक साथ अत्यधिक चिपचिपा, आसानी से क्रिस्टलीकृत और तापमान-संवेदनशील मीडिया के परिवहन की समस्या को हल कर सकता है।
- सुरक्षा: माध्यम में तापमान परिवर्तन के कारण रुकावट या रिसाव के जोखिम से बचने के लिए जैकेट डिज़ाइन।
- अर्थव्यवस्था: ऊर्जा की खपत और रखरखाव की लागत को कम करने, पाइपवर्क हीटिंग की आवश्यकता को कम करता है।
- लॉन्ग लाइफ: सेल्फ-क्लीनिंग फ्लो पाथ और वियर-रेसिस्टेंट सील स्ट्रक्चर ने सर्विस लाइफ का विस्तार किया।
