उच्च दबाव जाली गेंद वाल्व

उच्च दबाव वाली जाली गेंद वाल्व सामग्री की घनीभूतता और ताकत को बढ़ाने के लिए उच्च तापमान और उच्च दबाव फोर्जिंग मोल्डिंग के माध्यम से फोर्जिंग प्रक्रिया द्वारा निर्मित एक प्रकार का गेंद वाल्व है, यह तेल, प्राकृतिक गैस, प्रवाह विनियमन और मीडिया अलगाव जैसे उच्च दबाव पाइपलाइन प्रणालियों के उद्घाटन और समापन के लिए उपयुक्त है।

संरचना रचना

• वाल्व बॉडी और बोनट:

जाली स्टील सामग्री (जैसे ASTM A105, F316), तीन-शरीर विभाजन संरचना डिजाइन, अलग-अलग और बनाए रखने के लिए आसान।
अग्निरोधक संरचना डिजाइन, चरम उच्च तापमान अभी भी सील प्रदर्शन को बनाए रख सकता है।

• गेंद और सीट:

गेंद की सतह मिरर पॉलिश, पूर्ण बोर डिजाइन (सीधे पाइप के करीब प्रवाह प्रतिरोध) है, जो स्टेनलेस स्टील या हार्ड मिश्र धातु कोटिंग से बना है।
वाल्व सीट धातु हार्ड सील (निकल-आधारित मिश्र धातु) या सॉफ्ट सील (पीटीएफई) को अपनाती है, उच्च दबाव, उच्च तापमान या संक्षारक मीडिया के अनुकूल होती है।

• वाल्व स्टेम और एक्ट्यूएटर:

मीडिया रिसाव को रोकने के लिए निचले घुड़सवार एंटी-डिसेंगेशन वाल्व स्टेम, उल्टे सील संरचना।
मैनुअल वर्म गियर, वायवीय, इलेक्ट्रिक या तरल लिंकेज ऑपरेशन का समर्थन करें।

नाममात्र व्यास (डीएन)

• मानक रेंज: DN15 ~ DN200 (कुछ मॉडल DN50 ~ DN1200 बड़े व्यास का समर्थन करते हैं)
• सामान्य विनिर्देश: 1/4 इंच ~ 2 इंच (DN6 ~ DN50 के अनुरूप)

दबाव स्तर

नाममात्र का दबाव (पीएन):

• परंपरागत मॉडल: PN10.0 ~ PN32.0MPA (कुछ 42MPA तक)
• अमेरिकी मानक ग्रेड: ANSI 600, 900, 1500 पाउंड।
• काम का दबाव: उच्चतम समर्थन 207bar (लगभग 21MPA)

संबंध पद्धति

• थ्रेडेड कनेक्शन: एनपीटी, बीएसपीटी, डीआईएन और अन्य मानक थ्रेड्स
• निकला हुआ किनारा कनेक्शन: मानक निकला हुआ किनारा या बढ़ा हुआ निकला हुआ किनारा (जब पूरी तरह से जैकेट डिज़ाइन)
• वेल्डिंग / फेरुले कनेक्शन: छोटे-व्यास के उच्च दबाव वाले परिदृश्यों के लिए (जैसे कि DN15 ~ DN50)

लागू तापमान और मध्यम

तापमान सीमा: -29 डिग्री ~ 550 डिग्री (-20 डिग्री ~ 232 डिग्री के लिए पारंपरिक मॉडल)
लागू माध्यम:

• सामान्य प्रकार: पानी, भाप, तेल, प्राकृतिक गैस
• विशेष प्रकार: ठोस कणों, संक्षारक गैसों/तरल पदार्थों से युक्त घोल (स्टेनलेस स्टील या कार्बाइड सामग्री से मेल खाने की आवश्यकता)

संरचना और डिजाइन पैरामीटर

• वाल्व बॉडी मटेरियल:

कार्बन स्टील (एएसटीएम ए 105), स्टेनलेस स्टील (304/316), जाली स्टील

• सील फॉर्म:

सॉफ्ट सील: प्रबलित पॉलीटेट्रैफ्लुओरोइथिलीन (पीटीएफई / पीक), 232 डिग्री के बराबर या बराबर तापमान
धातु सील: निकल-आधारित मिश्र धातु या हार्ड कोटिंग, उच्च तापमान / उच्च दबाव प्रतिरोध

• ड्राइविंग विधि:

मैनुअल (वर्म गियर/हैंडल), वायवीय, इलेक्ट्रिक

आकार और स्थापना विशेषताओं

• प्रवाह पथ डिजाइन: व्यास के माध्यम से पूर्ण (सीधे पाइप के करीब प्रवाह प्रतिरोध) या कम (छोटे प्रवाह नियंत्रण के लिए)
• संरचना की लंबाई: अलग -अलग व्यास के अनुसार, 90 मिमी ~ 530 मिमी की सीमा (जैसे DN15 90 मिमी से मेल खाती है, DN200 530 मिमी से मेल खाती है)
• फायरप्रूफ डिज़ाइन: वाल्व स्टेम एंटी-डिटैचमेंट स्ट्रक्चर, मेटल सील फायरप्रूफ रिडंडेंसी।

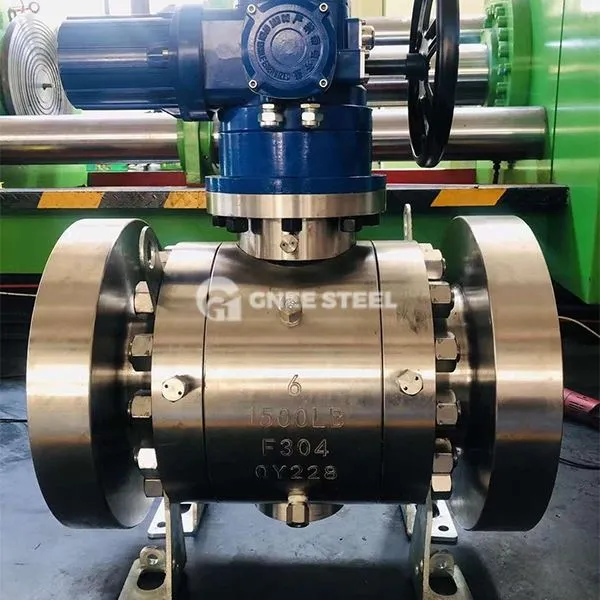

Gnee उच्च दबाव जाली गेंद वाल्व



सुविधाएँ और लाभ

• उच्च शक्ति और विश्वसनीयता:

फोर्जिंग प्रक्रिया 42MPA से ऊपर उच्च दबाव वाले वातावरण के लिए उपयुक्त, सामग्री की तन्यता ताकत और प्रभाव प्रतिरोध को बढ़ाती है।
अग्निरोधी और एंटी-स्टैटिक डिज़ाइन, चरम काम की परिस्थितियों में सुरक्षित संचालन।

• उत्कृष्ट सीलिंग प्रदर्शन:

दोहरी सीलिंग सतह संरचना (धातु-से-धातु/नरम सील), शून्य रिसाव को प्राप्त करने के लिए, वैक्यूम सिस्टम का भी उपयोग किया जा सकता है।
सीलिंग सतह कटाव के लिए प्रतिरोधी है और दीर्घकालिक उपयोग के बाद उच्च सीलिंग प्रदर्शन को बनाए रखती है।

• सुविधा और अर्थव्यवस्था:

90 डिग्री रोटेशन, कम ऑपरेटिंग टॉर्क और रिमोट कंट्रोल के साथ तेजी से उद्घाटन और बंद।
प्रवाह प्रतिरोध बहुत छोटा है, ऊर्जा की खपत को कम करता है; रखरखाव की लागत गेट या ग्लोब वाल्व से कम है।

अनुप्रयोग

• ऊर्जा संचरण: तेल, प्राकृतिक गैस लंबी दूरी की पाइपलाइन और शहर गैस प्रणाली।
• रासायनिक और विद्युत शक्ति: उच्च दबाव भाप, एसिड और क्षार मीडिया और उच्च तापमान परिसंचारी जल नियंत्रण।
• विशेष कार्य परिस्थितियाँ: ऑक्सीजन, हाइड्रोजन पेरोक्साइड, एथिलीन और अन्य खतरनाक मीडिया पाइपलाइन।

• मध्यम अनुकूलनशीलता: एकमात्र वाल्व प्रकार जो एक साथ उच्च दबाव, उच्च तापमान, मजबूत संक्षारण और खतरनाक मीडिया नियंत्रण को पूरा कर सकता है।
• लॉन्ग लाइफ डिज़ाइन: फोर्जिंग मटेरियल थकान प्रतिरोध, सीलिंग स्ट्रक्चर वियर-रेसिस्टेंट, रिप्लेसमेंट की आवृत्ति को कम करें।
• सुरक्षा: उच्च जोखिम वाले उद्योग सुरक्षा मानकों के अनुरूप आग, विस्फोट और एंटी-स्टैटिक विशेषताओं।
