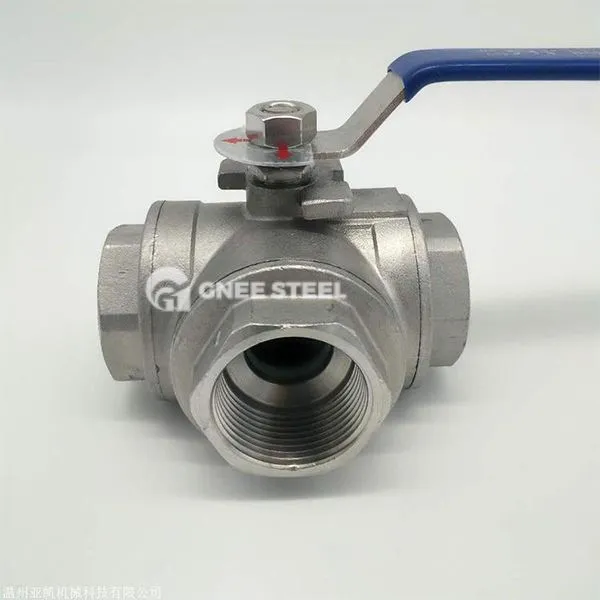

3 रास्ता टी-पोर्ट बॉल वाल्व

तीन-तरफ़ा टी-टाइप बॉल वाल्व एक वाल्व है जो टी-आकार के चैनल के साथ गेंद को घुमाकर तीन पाइपलाइनों के बीच तरल मोड़, संगम या प्रवाह दिशा स्विचिंग का एहसास करता है।

‌ core struction‌

‌Valve Body‌: टी-आकार का तीन-पोर्ट डिज़ाइन, दबाव प्रतिरोध और संक्षारण प्रतिरोध सुनिश्चित करने के लिए स्टेनलेस स्टील, कार्बन स्टील या विशेष मिश्र धातु में कास्ट; ‌Ball ‌: छेद के माध्यम से अंतर्निहित टी-आकार, 90 डिग्री को घुमाने से द्रव पथ को बदल सकता है (जैसे कि इनलेट माध्यम को दो आउटलेट में डायवर्ट करना, या विभिन्न प्रवाह दिशाओं को स्विच करना); ‌Drive डिवाइस: आमतौर पर वायवीय एक्ट्यूएटर्स (सिलेंडर, पिस्टन) से सुसज्जित, स्वचालित नियंत्रण का समर्थन करते हुए; ‌Sealing घटक: इलास्टिक वाल्व सीट मध्यम रिसाव को रोकने के लिए सटीक गेंद के साथ सहयोग करती है।

• कार्य दबाव (pn): 1। 6-4। 0 mpa
• मुख्य सामग्री: कार्बन स्टील, स्टेनलेस स्टील, जाली स्टील, मिश्र धातु, डुप्लेक्स स्टेनलेस स्टील, टाइटेनियम
• शरीर: WCB/CF8/CF8M/CF3/CF3M/BRASS
• बॉल: 2CR13/15CRMO/25CR2MOV/304/304L/316/116L
• स्टेम: 2CR13/15CRMO/25CR2MOV/304/304L/316/116L
• सील: ptfe/rptfe/ppl/peek/ग्रेफाइट
• पोर्ट: DN 15- DN800
• निकला हुआ किनारा: DIN PN 16-40, ANSI 150LB -900 LB, JIS10K/20K
• मानक: DIN 2543-2545/DIN 2501
• परीक्षण: DIN 3230/EN 12266
• मध्यम: पानी, तेल, भाप, तरलीकृत गैस
• TEMP।: -29 {C --150 ºC
• ऑपरेशन: मैनुअल लीवर, वर्म गियरबॉक्स, वायवीय, इलेक्ट्रिक



3 रास्ता टी-पोर्ट बॉल वाल्व



अनुप्रयोग और समस्या का समाधान

• रासायनिक और पेट्रोलियम उद्योग

आवेदन: प्रतिक्रिया कच्चे माल के मोड़ का नियंत्रण, तेल मिश्रण और संक्षारक मध्यम परिवहन;

समस्या समाधान: बहु-प्रक्रिया स्विचिंग का एहसास करें, मीडिया के क्रॉस-संदूषण से बचें, और उत्पादन निरंतरता में सुधार करें।

• औषधीय और खाद्य उद्योग

आवेदन: सेनेटरी तरल पदार्थ (जैसे तरल दवाएं और पेय पदार्थ) की पैकेजिंग और बाँझ वातावरण में प्रवाह नियंत्रण;

समस्या का समाधान: जीएमपी प्रमाणन आवश्यकताओं को पूरा करने के लिए चिकनी प्रवाह चैनल डिजाइन के माध्यम से अवशेषों को कम करें।

• ऊर्जा और पर्यावरण संरक्षण उद्योग

अनुप्रयोग: प्राकृतिक गैस पाइपलाइन डायवर्सन, सीवेज उपचार प्रणाली संगम नियंत्रण;

समस्या का समाधान: वाल्व बॉडी क्लॉगिंग और पहनने को रोकने के लिए कणों या चिपचिपा मीडिया युक्त मध्यम के अनुकूल।

• स्वचालित उत्पादन लाइन

अनुप्रयोग: पीएलसी सिस्टम में दूरस्थ रूप से द्रव स्विचिंग (जैसे कि ऑटोमोबाइल विनिर्माण में शीतलक संचलन) को नियंत्रित करने के लिए एकीकृत करें;

समस्या समाधान: मैनुअल हस्तक्षेप को कम करें और परिचालन त्रुटियों के जोखिम को कम करें।

एल-टाइप बॉल वाल्व से अंतर

• ‌Flow चैनल फ़ंक्शन अंतर

‌T- प्रकार: तीन पोर्ट्स के किसी भी स्विचिंग संयोजन का समर्थन करता है (जैसे कि इनलेट → दो आउटलेट विभाजन, दो इनलेट → आउटलेट संगम);
‌L- प्रकार: केवल दो इनलेट्स और एक आउटलेट के बीच दाएं-कोण स्विचिंग प्राप्त कर सकते हैं (जैसे कि एक → बी या ए → सी, एक ही समय में तीन तरीकों को जोड़ नहीं सकते हैं)।

• ‌Application परिदृश्य फ़ोकस

‌T- प्रकार: जटिल प्रणालियों के लिए उपयुक्त है जिसमें बहु-दिशात्मक प्रवाह विनियमन की आवश्यकता होती है (जैसे कि रासायनिक प्रतिक्रिया टॉवर मल्टी-रॉ सामग्री मिश्रण);
‌L- प्रकार: मुख्य रूप से मध्यम वितरण के लिए उपयोग किया जाता है (जैसे कि दो अलग-अलग प्रसंस्करण इकाइयों में एकल तरल पदार्थ पेश करना)।

• ‌Structural डिजाइन अंतर

‌T- प्रकार के गोले: छेद के माध्यम से टी-आकार का है, और रोटेशन के बाद, विभिन्न प्रकार के प्रवाह पथ संयोजनों का गठन किया जाता है;
‌L-Type Sphere‌: होल के माध्यम से राइट-एंगल एल-आकार का है, और केवल निश्चित प्रवाह दिशा स्विचिंग का समर्थन करता है।
