4 वे बॉल वाल्व

फोर-वे बॉल वाल्व एक वाल्व है जो गेंद को घुमाकर मल्टी-फ्लो कंट्रोल का एहसास करता है। यह एक ही समय में दो मीडिया की प्रवाह दिशा को स्विच कर सकता है या डायवर्सन और संगम के कार्य को महसूस कर सकता है, पारंपरिक जटिल पाइपिंग सिस्टम की जगह जिसमें कई वाल्वों की आवश्यकता होती है। इसकी मुख्य संरचना में शामिल हैं:

‌Valve बॉडी और बॉल‌:
304/316L स्टेनलेस स्टील या हार्ड मिश्र धातु का उपयोग करते हुए, फ्लो चैनल रिडक्शन डिज़ाइन द्रव प्रतिरोध को कम करता है, और प्रवाह गुणांक सीवी मूल्य 50 (DN100) तक पहुंच जाता है;
गेंद की सतह 0 से कम या बराबर है। 4μM मिरर पॉलिशिंग PTFE वाल्व सीट (रिसाव स्तर VI) के साथ एक शून्य रिसाव सील बनाता है।
‌Drive तंत्र:
मैनुअल वर्म गियर, इलेक्ट्रिक (4-20 एमए सिग्नल) या वायवीय ड्राइव का समर्थन करता है, एक्ट्यूएटर नियंत्रण सटीकता ± 1 डिग्री है, और प्रतिक्रिया समय 3 सेकंड से कम या बराबर है;
विस्फोट-प्रूफ एक्ट्यूएटर ExdⅱBT4 मानक से मिलता है और ज्वलनशील और विस्फोटक वातावरण के लिए उपयुक्त है।

काम के सिद्धांत
‌Flow चैनल स्विचिंग:
‌L- प्रकार का प्रवाह चैनल: गेंद ऑर्थोगोनल फ्लो दिशा (जैसे इनलेट → आउटलेट ए/बी) को स्विच करने के लिए 90 डिग्री को घुमाता है, जो मध्यम दिशा के तेजी से स्विचिंग के लिए उपयुक्त है;
‌T- प्रकार का प्रवाह चैनल: तीन-तरफ़ा मोड़/विलय का समर्थन करता है, और गेंद चैनलों के संयोजन के माध्यम से जटिल प्रक्रिया नियंत्रण को महसूस करता है।
‌Sealing तंत्र:
सॉफ्ट सीलिंग प्रकार PTFE वाल्व सीट को अपनाता है, जो -10 से 150 डिग्री तक तापमान-प्रतिरोधी है; हार्ड सीलिंग प्रकार को स्टेलाइट मिश्र धातु के साथ वेल्डेड किया जाता है, जो 425 डिग्री तक तापमान प्रतिरोधी है;
वाल्व सीट ग्रीस इंजेक्शन संरचना डिजाइन एक आपात स्थिति में अस्थायी सीलिंग को बनाए रखने के लिए सीलिंग ग्रीस को इंजेक्ट कर सकता है।

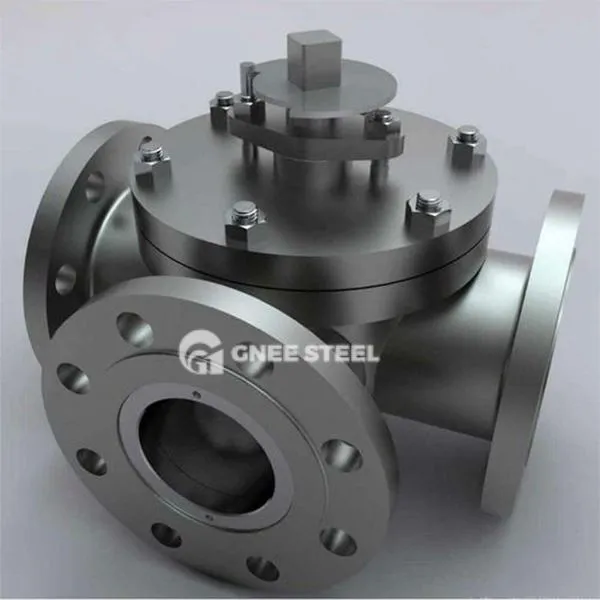

4 वे बॉल वाल्व



विशेषताएँ
‌Multi-Function एकीकरण: पारंपरिक 4- वाल्व संयोजन को बदल देता है, पाइपलाइन लेआउट को सरल करता है, और स्थापना लागत को 30%से अधिक कम करता है;
‌Quick Respencion,: 90 डिग्री रोटेशन प्रवाह दिशा स्विचिंग को पूरा कर सकता है, ऑपरेशन का समय 3 सेकंड (इलेक्ट्रिक प्रकार) से कम या बराबर है;
‌ Long Life‌: वाल्व स्टेम A182F (1CR13) के साथ जाली है, HB 220-250 की कठोरता के साथ, और 28 से अधिक का एक सेवा जीवन, 000 खोलने और बंद करने का समय;
‌Intelligent अनुकूलन: मोडबस/हार्ट प्रोटोकॉल का समर्थन करता है, और बंद-लूप नियंत्रण को प्राप्त करने के लिए तापमान/दबाव सेंसर को एकीकृत कर सकता है।
अनुप्रयोग
‌Energy System‌: LNG स्टोरेज एंड ट्रांसपोर्टेशन पाइपलाइन मीडियम स्विचिंग, थर्मल पावर प्लांट स्टीम डायवर्सन;
‌Chemical Process‌: एसिड-बेस वैकल्पिक परिवहन (जैसे कि केंद्रित सल्फ्यूरिक एसिड और तरल क्षार), रिएक्टर मल्टी-चैनल मध्यम वितरण;
‌Water उपचार: नगरपालिका जल आपूर्ति आगे और रिवर्स स्विचिंग, औद्योगिक परिसंचारी जल प्रणाली प्रवाह विनियमन;
‌Food और Pharmaceutical‌: aseptic द्रव भरने वाली लाइन मल्टी-चैनल संगम नियंत्रण, सेनेटरी क्विक-इंस्टॉल इंटरफ़ेस के लिए अनुकूलित।
