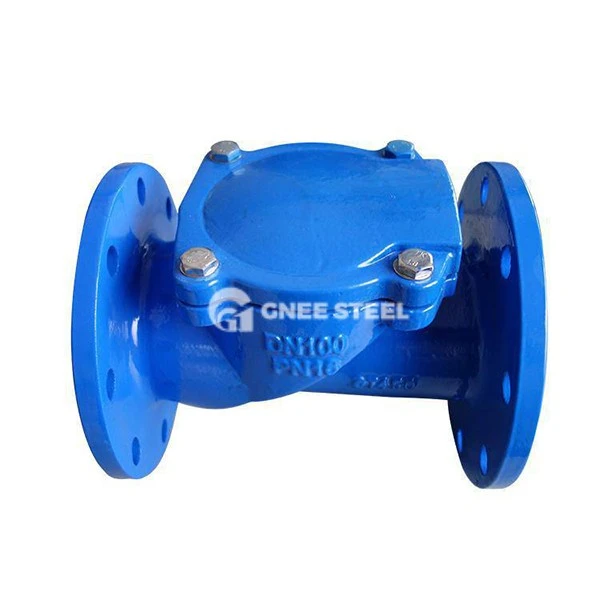

फ्लैप चेक वाल्व

‌Flap चेक वाल्व। स्विंग चेक वाल्व का एक उपखंड है। इसकी मुख्य विशेषता यह है कि यह ओपनिंग और क्लोजिंग पार्ट के रूप में डिस्क-आकार के वाल्व डिस्क का उपयोग करता है, और वाल्व सीट अक्ष के चारों ओर घूमकर एक-तरफ़ा प्रवाह नियंत्रण का एहसास करता है। वाल्व डिस्क की संख्या के अनुसार, इसे विभाजित किया जा सकता है:

‌Single-flap Type‌: एकल वाल्व डिस्क, मध्यम-कैलिबर (DN 50 ~ 500) पाइपलाइनों के लिए उपयुक्त है।
‌ डाउबल-फ्लैप टाइप ‌/मल्टी-फ्लैप प्रकार: मल्टीपल वाल्व डिस्क को सममित रूप से वितरित किया जाता है, विशेष रूप से बड़े-कैलिबर (600 से अधिक या 600 के बराबर डीएन) के लिए डिज़ाइन किया गया है, जो बंद होने पर हाइड्रोलिक शॉक को कम कर सकता है।

‌ core struction‌

‌Valve flap‌: एक डिस्क-आकार की धातु या मिश्रित सामग्री, एक घूर्णन शाफ्ट द्वारा वाल्व शरीर के अंदर तय की गई।
‌Valve सीट: तरल प्रतिरोध को कम करने के लिए सुव्यवस्थित प्रवाह चैनल डिजाइन।
‌ Sealing Surfact‌: सीलिंग विश्वसनीयता में सुधार करने के लिए कार्बाइड या लोचदार सामग्री (जैसे रबर)।

कार्यप्रवाह

‌Forward Flow‌: मध्यम दबाव वाल्व फ्लैप को घुमाने और खोलने के लिए धक्का देता है, जिससे परिसंचरण की अनुमति मिलती है।
‌Reverse Flow‌: जब माध्यम वापस बहता है, तो वाल्व फ्लैप गुरुत्वाकर्षण द्वारा जल्दी से बंद हो जाता है और बैकफ्लो को ब्लॉक करने के लिए रिवर्स दबाव।



फ्लैप चेक वाल्व



‌Applications ‌

‌ Small और मध्यम व्यास पाइपलाइन (एकल FLAP): पेट्रोकेमिकल और पानी की आपूर्ति और जल निकासी प्रणालियों में कम दबाव पाइपलाइन। ‌ लार्ज व्यास पाइपलाइन (डबल फ्लैप/मल्टी-फ्लैप): शक्ति और धातुकर्म उद्योगों में उच्च प्रवाह मध्यम परिवहन। ‌Performance लाभ

‌Low प्रवाह प्रतिरोध: चिकनी प्रवाह चैनल, लिफ्ट चेक वाल्व की तुलना में कम ऊर्जा हानि। ‌Flexible इंस्टॉलेशन: क्षैतिज, ऊर्ध्वाधर या झुकाव पाइपलाइन स्थापना का समर्थन करता है। ‌Anti-hydraulic Shock: मल्टी-फ्लैप डिज़ाइन इम्पैक्ट फोर्स को बंद करने और पाइपलाइन सिस्टम की रक्षा करता है।
