विद्युत संचालित बॉल वाल्व विवरण
एक इलेक्ट्रिक बॉल वाल्व एक स्वचालित वाल्व है जो पाइपलाइन मीडिया के प्रवाह को काटने, कनेक्ट करने या समायोजित करने के लिए एक इलेक्ट्रिक एक्ट्यूएटर के माध्यम से गेंद को घुमाता है। इसके मुख्य कार्यों में मध्यम की प्रवाह दिशा का रिमोट कंट्रोल, सटीक प्रवाह समायोजन (जैसे कि वी-टाइप बॉल वाल्व के रैखिक समायोजन विशेषताओं) और विभिन्न कामकाजी परिस्थितियों (उच्च दबाव, उच्च तापमान, संक्षारक मीडिया) के उद्घाटन और समापन आवश्यकताओं के अनुकूल शामिल हैं।
2। कोर रचना
बिजली गति देने वाला:
इंटीग्रेटेड मोटर, रिडक्शन डिवाइस और इंटेलिजेंट कंट्रोल सिस्टम, सपोर्ट स्विच सिग्नल (जैसे 24V डीसी) या एनालॉग सिग्नल (4-20 MA) को घुमाने के लिए वाल्व स्टेम को ड्राइव करने के लिए।
कुछ मॉडल स्थायी चुंबक सिंक्रोनस मोटर और एंगल फीडबैक डिवाइस से लैस हैं, जो 0 प्राप्त करने के लिए है। 05 सेकंड फास्ट प्रतिक्रिया और वाल्व स्थिति का सटीक नियंत्रण।
Valve body:
Valve Body: स्टेनलेस स्टील, कास्ट स्टील या प्लास्टिक से बना, संरचना को निकला हुआ किनारा प्रकार, वेफर प्रकार या थ्रेडेड कनेक्शन में विभाजित किया गया है, और व्यास DN15 ~ 250 मिमी को कवर करता है।
Ball: मानक गेंद एक पूर्ण-व्यास डिजाइन है (द्रव प्रतिरोध एक सीधे पाइप के करीब है), और वी-प्रकार की गेंद विशेष स्लॉट के माध्यम से प्रवाह अनुपात समायोजन प्राप्त करती है।
Sealing घटक:
PTFE सॉफ्ट सील या मेटल हार्ड सील (जैसे वेल्डेड कार्बाइड वाल्व सीट), प्रेशर रेंज रेंज रेंज रेंज से 6.4MPA तक, तापमान प्रतिरोध -30 डिग्री ~ 450 डिग्री।
पेटेंट तकनीक (जैसे रबर सील रिंग संपीड़न संरचना) माध्यम को गेंद और वाल्व आवास के बीच अंतर में प्रवेश करने से रोक सकती है, सेवा जीवन का विस्तार करती है
विद्युत संचालित बॉल वाल्व विनिर्देशन
|
डीएन |
DN50 ~ 500 मिमी (अन्य बंदरगाह आकार, कृपया आदेश देते समय इंगित करें) |
|
नाममात्र दबाव |
1। 0 ~ 1.6MPA (अन्य दबाव मानक, कृपया आदेश देते समय इंगित करें) |
|
शरीर की सामग्री |
डक्टाइल आयरन (क्यू), डब्ल्यूसीबी (सी), एसएस 304 (पी) |
|
सील सामग्री |
एनबीआर (एक्स 1), एनआर (एक्स 2), ईपीडीएम (एक्स 3), एफपीएम (एक्स 4) |
|
मध्यम अस्थायी। |
W1: -20 ~ 80 डिग्री, W2: -20 ~ 150 डिग्री |
|
संपर्क मोड |
निकला हुआ किनारा, वेफर |
|
वायवीय एक्ट्यूएटर |
JLAT श्रृंखला, JLAW श्रृंखला, JLGT श्रृंखला, आयातित एक्ट्यूएटर श्रृंखला |
|
क्रिया विधा |
डबल अभिनय, एकल अभिनय सामान्य रूप से बंद, एकल अभिनय सामान्य रूप से खुला |
|
बिजली गति देने वाला |
JLA सीरीज़, JLB सीरीज़, lmported एक्ट्यूएटर सीरीज़ |
|
नियंत्रण विधा |
मानक स्विच प्रकार, अभिन्न विनियमन प्रकार, अभिन्न स्विच प्रकार, फील्ड बस प्रकार |

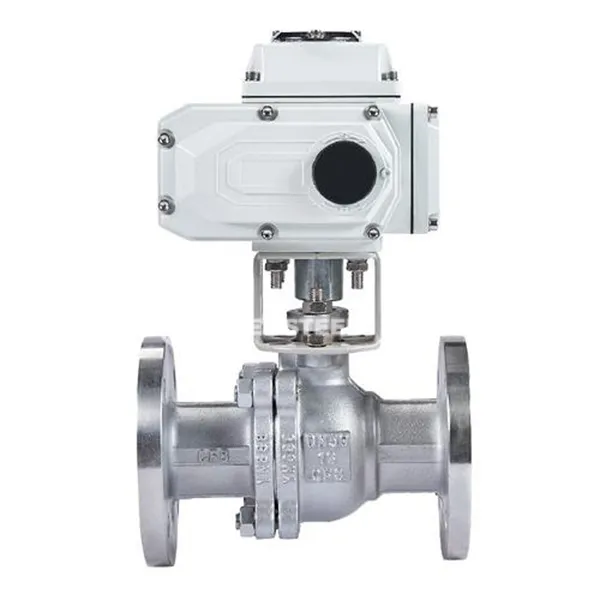

विद्युत रूप से संचालित गेंद वाल्व
अनुप्रयोग
रासायनिक और ऊर्जा:
उच्च तापमान भाप नियंत्रण: 450 डिग्री हार्ड-सील बॉल वाल्व का उपयोग पिघले हुए नमक पाइपलाइनों या रिएक्टर हीट मीडियम स्विचिंग के लिए किया जाता है।
संक्षारक मीडिया प्रबंधन: प्लास्टिक वाल्व निकाय (जैसे कि पीटीएफई) मजबूत एसिड और क्षार वितरण प्रणालियों के लिए उपयुक्त हैं।
जल उपचार और पर्यावरण संरक्षण:
सटीक खुराक: वी-टाइप बॉल वाल्व रैखिक प्रवाह विनियमन के माध्यम से दवा कचरे को कम करते हैं।
भोजन और फार्मास्यूटिकल्स:
एसेप्टिक प्रोडक्शन: मिरर पॉलिश वाल्व बॉडी और नो डेड एंगल डिज़ाइन जीएमपी स्वच्छता मानकों को पूरा करते हैं।
एयरोस्पेस:
लाइटवेट और विश्वसनीयता: लघु गेंद वाल्व (DN15 से कम या उससे कम व्यास) का उपयोग ईंधन या हाइड्रोलिक सिस्टम में किया जाता है और चरम कंपन और तापमान के अंतर का सामना कर सकता है।
