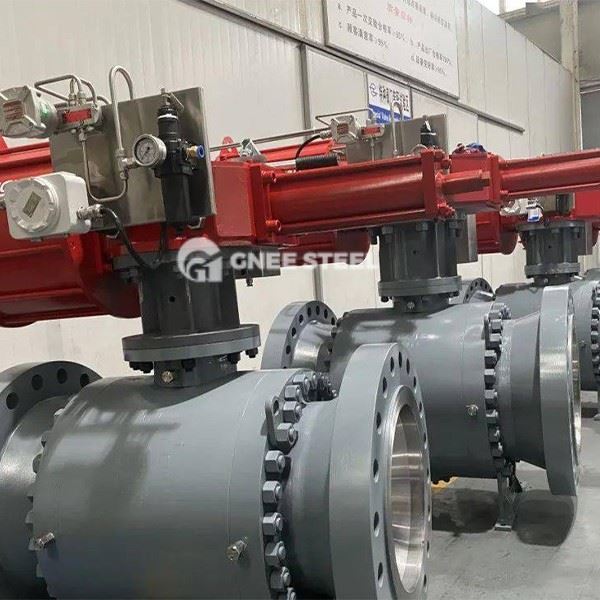

अल्ट्रा-लो तापमान बॉल वाल्व

अल्ट्रा-लो तापमान बॉल वाल्व को बहुत कम तापमान वातावरण के लिए डिज़ाइन किया गया है (आमतौर पर -100 की डिग्री से कम या बराबर, और -196 डिग्री के रूप में कम)। उनका उपयोग कम तापमान वाले मीडिया के उद्घाटन, समापन और विनियमन जैसे कि तरलीकृत प्राकृतिक गैस (एलएनजी), तरल ऑक्सीजन और तरल हाइड्रोजन को नियंत्रित करने के लिए किया जाता है। उनके पास उच्च सीलिंग की विशेषताएं हैं, कम तापमान वाले भंगुर दरार का प्रतिरोध, और मध्यम गैसीकरण और विस्तार के लिए प्रतिरोध है। इसकी मुख्य विशेषताओं में शामिल हैं:

‌Ultra-low तापमान प्रतिरोध: austenitic स्टेनलेस स्टील (जैसे कि 304L, 316L) या गहरी-ठंडी इलाज वाली धातु सामग्री का उपयोग यह सुनिश्चित करने के लिए किया जाता है कि सामग्री -196 डिग्री पर कठिन बनी रहे और ठंड भंगुर विफलता से बचा जाए।
‌ Bidirectional सीलिंग स्ट्रक्चर: फ्लोटिंग बॉल या फिक्स्ड बॉल डिज़ाइन, सीलिंग स्प्रिंग प्रीलोड या मीडियम प्रेशर के माध्यम से प्राप्त की जाती है, और माध्यम के द्विदिश प्रवाह नियंत्रण का समर्थन करती है।
‌Anti-valve गुहा का दबाव वृद्धि Design‌: बॉल प्रेशर रिलीफ होल वाल्व सीट प्रेशर रिलीफ ग्रूव के साथ सहयोग करता है ताकि कम तापमान वाले मीडिया के गैसीकरण के कारण वाल्व गुहा में असामान्य दबाव में वृद्धि को रोका जा सके।

संरचना और वर्गीकरण

वाल्व बॉडी और कनेक्शन विधि
वाल्व बॉडी मटेरियल: LCB, LCC, CF8 और अन्य कम-तापमान स्टील या एल्यूमीनियम मिश्र धातु। कुछ मॉडल ठंड हस्तांतरण और ठंड के जोखिम को कम करने के लिए लंबी गर्दन की संरचना (गर्दन की लंबाई 250 मिमी से अधिक या बराबर) को अपनाते हैं।
कनेक्शन फॉर्म: निकला हुआ किनारा (ASME B16.5), वेल्डिंग (ASME B16.25) या थ्रेडेड कनेक्शन, तरलीकृत गैस भंडारण टैंक, टैंक ट्रकों और पाइपलाइन सिस्टम के लिए उपयुक्त है।
गेंद और सील प्रकार
फ्लोटिंग बॉल प्रकार: मध्यम दबाव गेंद को डाउनस्ट्रीम वाल्व सीट पर धकेलता है, जो मध्यम और कम दबाव के दृश्यों के लिए उपयुक्त है। वाल्व कैविटी प्रेशर रिलीफ होल दबाव में वृद्धि को रोकने के लिए अपस्ट्रीम से जुड़ा हुआ है।
फिक्स्ड बॉल टाइप: बिडायरेक्शनल सीलिंग स्ट्रक्चर, अपस्ट्रीम और डाउनस्ट्रीम वाल्व सीटें एकल/डबल पिस्टन इफेक्ट सीलिंग को अपनाती हैं, जो उच्च दबाव अंतर (कक्षा 2500) काम करने की स्थिति के लिए उपयुक्त है।
सीलिंग सामग्री: मेटल हार्ड सील (कोबाल्ट-आधारित मिश्र धातु क्लैडिंग) या विशेष फ्लोरोरुबर/पीटीएफई, दोनों कम तापमान लोच और पहनने के प्रतिरोध के साथ।
ड्राइव और ऑपरेशन
मैनुअल, वर्म गियर, वायवीय या इलेक्ट्रिक ड्राइव, वाल्व स्टेम को क्रायोजेनिक रूप से इलाज किया जाता है और आसान संचालन और इन्सुलेशन इंस्टॉलेशन के लिए लंबा किया जाता है।



अल्ट्रा-लो तापमान बॉल वाल्व



प्रमुख सामग्री और प्रसंस्करण प्रौद्योगिकी
‌ क्रायोजेनिक ट्रीटमेंट: मेटल पार्ट्स (वाल्व बॉडी, वाल्व स्टेम, स्प्रिंग) को आंतरिक तनाव को खत्म करने और सामग्री क्रिस्टल स्ट्रक्चर को स्थिर करने के लिए फिनिश करने से पहले -196 डिग्री पर दो बार क्रायोजेनिक रूप से इलाज किया जाना चाहिए।
‌ सीलिंग कंपोनेंट्स: स्प्रिंग यू-रिंग कम तापमान प्रतिरोधी बहुलक सामग्री (जैसे कि 3M, Daikin) और स्टेनलेस स्टील एंटी-कोरियन स्प्रिंग्स से बना है, जो शून्य दबाव के तहत पूर्व-कसने और सीलिंग सुनिश्चित करने के लिए है।
अनुप्रयोग क्षेत्र
‌ एनर्जी फील्ड: एलएनजी प्राप्त करने वाला स्टेशन, तरलीकृत पेट्रोलियम गैस (एलपीजी) भंडारण और परिवहन प्रणाली।
‌ रासायनिक और एयरोस्पेस: तरल ऑक्सीजन, तरल नाइट्रोजन परिवहन, रॉकेट ईंधन भरने प्रणाली।
‌ औद्योगिक गैस: एथिलीन, तरल अमोनिया और तरल प्रोपेन का उत्पादन और पैकेजिंग
