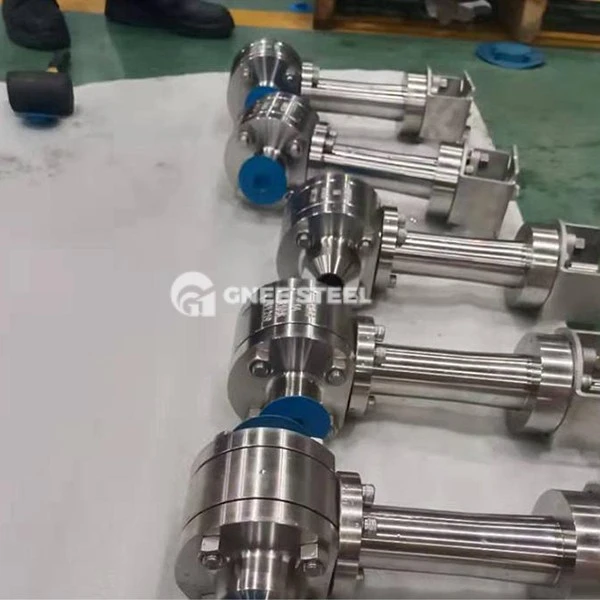

विस्तारित स्टेम बॉल वाल्व विवरण
विस्तारित स्टेम बॉल वाल्व वाल्व डिवाइस हैं जो स्टेम को बढ़ाकर विशेष परिस्थितियों में संचालित करने के लिए डिज़ाइन किए गए हैं, और उनके मुख्य कार्यों में शामिल हैं:
रिमोट कंट्रोल: स्टेम (कई मीटर तक) तक विस्तारित करके जमीन या एक सुरक्षित क्षेत्र से गहराई से दफन या उच्च जोखिम वाले वातावरण में वाल्वों के उद्घाटन और समापन को नियंत्रित करें;
मीडिया नियंत्रण: तरल पदार्थों, गैसों और क्रायोजेनिक मीडिया (जैसे एलएनजी) के कट-ऑफ और विनियमन के लिए उपयुक्त है, जिसमें कुछ मॉडल फाइबर या कणों वाले तरल पदार्थों का समर्थन करते हैं;
पर्यावरण अनुकूलनशीलता: सीधे जमीन में दफन किया जा सकता है या कम तापमान (-196 डिग्री), उच्च दबाव (कक्षा 2500) और अन्य चरम वातावरण में तैनात किया जा सकता है।
संरचना
| सबअसेंबली | तकनीकी सुविधाओं |
|---|---|
| विस्तारित तने | क्रोम-प्लेटेड सतह के साथ स्टेनलेस स्टील या निकेल-आधारित मिश्र धातु, लंबाई को काम करने की स्थिति के अनुसार अनुकूलित किया जा सकता है (मानक 1। 5-3 मीटर) |
| Valve body | पूरी तरह से वेल्डेड कार्बन स्टील/स्टेनलेस स्टील निर्माण, दफन इंस्टॉलेशन के लिए बड़े वाल्व कुओं की कोई आवश्यकता नहीं है, निर्माण लागत को बचाने के लिए। |
| sealing system | फायरप्रूफ डिज़ाइन: जब PTFE सील विफल हो जाती है, तो वसंत गेंद के साथ एक माध्यमिक सील बनाने के लिए धातु की सीट को धक्का देता है। |
| Actuating type | मैनुअल रिंच, हाइड्रोलिक एक्ट्यूएटर्स या आरओवी (पानी के नीचे रोबोट) के साथ रिमोट ऑपरेशन का समर्थन करता है |
विस्तारित स्टेम बॉल वाल्व विनिर्देश
|
वस्तु |
कीमत |
|
आवेदन |
वाणिज्यिक रसोई घर |
|
पोर्ट आकार |
25 |
|
उत्पत्ति का स्थान |
चीन |
|
हेनान |
|
|
शक्ति |
हाइड्रोलिक |
|
मीडिया का तापमान |
उच्च तापमान, कम तापमान, मध्यम तापमान, सामान्य तापमान |
|
ब्रांड का नाम |
गनी |
|
संरचना |
गेंद |
|
मिडिया |
पानी |
|
अनुकूलित समर्थन |
ओईएम, ओडीएम |
|
बॉल सामग्री |
कार्बन स्टील |
|
रिश्ते का प्रकार |
निकला हुआ किनारा |
|
परिचालन दाब |
200psi, 775psi |
|
संबंध आकार |
2 में |
|
सीलिंग सामग्री |
ईपीडीएम |
|
संचालन तापमान। श्रेणी |
32-150f |
विस्तारित स्टेम बॉल वाल्व
लाभ
स्थापना सुविधा
पूरी तरह से वेल्डेड वाल्व बॉडी को सीधे दफन किया जा सकता है, केवल उथले सेवा कुओं की आवश्यकता होती है, जिससे सिविल इंजीनियरिंग के काम की मात्रा 90%कम हो जाती है;
सील विश्वसनीयता
डबल-स्टेज सीलिंग (सॉफ्ट सील + मेटल सील) डिज़ाइन, लीकेज रेट कम से कम या बीएस 6364 मानक के 1/3 के बराबर;
चरम वातावरण के लिए प्रतिरोधी
कम तापमान वाले मॉडल ने शेल 77/200 प्रमाणन पारित कर दिया है और -196 डिग्री तरल नाइट्रोजन माध्यम का सामना कर सकते हैं।
अनुप्रयोग
सिटी हीटिंग नेटवर्क: DN 50- DN1200 पूरी तरह से वेल्डेड बॉल वाल्व का उपयोग हीट पाइपलाइन मीडिया कंट्रोल के लिए किया जाता है, 200N-M के बराबर या बराबर टॉर्क खोलना और बंद करना;
एलएनजी स्टोरेज एंड ट्रांसपोर्टेशन सिस्टम: एक्सटेंशन स्टेम क्रायोजेनिक बॉल वाल्व बीएस 6364 स्टैंडर्ड से मिलता है, जिसका उपयोग तरलीकृत प्राकृतिक गैस पाइपलाइन कट-ऑफ के लिए किया जाता है;
Oil and gas field direct buried pipeline: carbon steel valve body + epoxy coating anti-corrosion, adapted to the soil environment with Cl- concentration >5000ppm।
