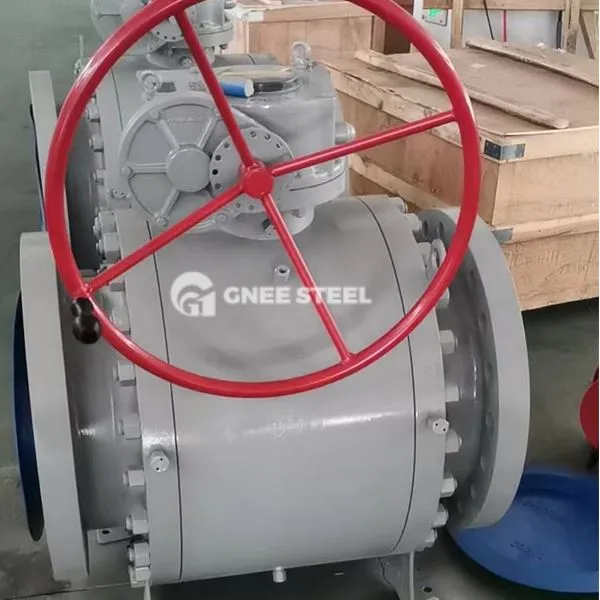

गियर संचालित बॉल वाल्व

गियर-चालित बॉल वाल्व एक प्रकार का बॉल वाल्व है जो गियर रिडक्शन मैकेनिज्म के माध्यम से उच्च टोक़ आउटपुट प्राप्त करता है, और मुख्य रूप से बड़े-व्यास या उच्च दबाव वाली कामकाजी परिस्थितियों में नियंत्रण खोलने और बंद करने के लिए उपयोग किया जाता है। इसकी मुख्य विशेषताओं में शामिल हैं:

गियर रिडक्शन मैकेनिज्म: वर्म गियर या प्लैनेटरी गियर सिस्टम को अपनाना, मैनुअल ऑपरेशन बल 50%-80%से कम हो जाता है;
बड़े व्यास अनुकूलन: DN300 से ऊपर पाइपिंग सिस्टम के लिए उपयुक्त, अधिकतम टॉर्क के साथ 5000N-M तक की क्षमता;
ऑल-वेल्डेड स्ट्रक्चर: वाल्व बॉडी कोई रिसाव वेल्डिंग प्रक्रिया को अपनाता है, जो दफन या उच्च-जोखिम वाले मीडिया (जैसे कि तरलीकृत प्राकृतिक गैस, सल्फर युक्त तेल और गैस) ट्रांसमिशन के लिए उपयुक्त है।

संरचना



गियर संचालित बॉल वाल्व



तकनीकी लाभ
कम संचालन टोक़
कृमि गियर रिड्यूसर मैकेनिज्म DN600 वाल्व के खुलने और बंद करने वाले हैंडव्हील बल को 150N से कम या बराबर बनाता है (साधारण हैंडल ऑपरेशन को 800N से अधिक या बराबर या उससे अधिक की आवश्यकता होती है);
रोटी-विरोधी अभिकर्मक
पूरी तरह से वेल्डेड वाल्व बॉडी + डबल पैकिंग सील (लचीली ग्रेफाइट + स्प्रिंग लोड), आईएसओ 5208 दर ए से कम या उसके बराबर रिसाव दर;
लंबे जीवन का रखरखाव
गियरबॉक्स ग्रीस 10 साल के रखरखाव-मुक्त, वाल्व सीट सील जीवन को 5000 से अधिक या 5000 उद्घाटन और समापन चक्रों के बराबर रख सकता है।

अनुप्रयोग
लंबी दूरी की तेल और गैस पाइपलाइनों: प्राकृतिक गैस/कच्चे तेल के संचरण को नियंत्रित करने के लिए पूरी तरह से वेल्डेड वाल्व शरीर की प्रत्यक्ष दफन स्थापना (कक्षा 600 से अधिक या उससे अधिक डिजाइन दबाव);
LNG स्टोरेज एंड ट्रांसपोर्टेशन सिस्टम: -162 डिग्री कम तापमान वाली कार्य स्थितियों के तहत स्थिर संचालन, BS 6364 मानक के लिए अनुकूलित;
सिटी हीटिंग नेटवर्क: DN1200 पूर्ण बोर वाल्व स्टीम मीडिया के तेजी से कट-ऑफ को प्राप्त करने के लिए, 30 सेकंड से कम या बराबर समय खोलने और बंद करने के लिए।
