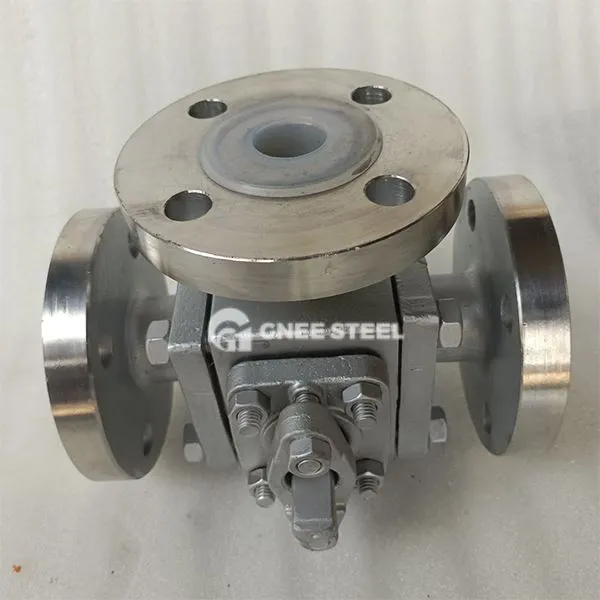

जाली 3- वे बॉल वाल्व

जाली तीन-तरफ़ा गेंद वाल्व एक विशेष बॉल वाल्व को संदर्भित करता है, जिसका वाल्व बॉडी फोर्जिंग प्रक्रिया (कास्ट वाल्व बॉडी से अलग) . से बनता है

 लाभ

1. उच्च शक्ति और दबाव प्रतिरोध प्रदर्शन ‌
घनत्व लाभ लाभ ‌
फोर्जिंग प्रक्रिया कास्टिंग पोर दोषों को समाप्त करती है, भौतिक घनत्व को 15%बढ़ाती है, और इसमें उच्च तन्य शक्ति होती है;
दबाव असर क्षमता ‌class 900 (90mpa) ‌ तक पहुंच सकती है, जो अल्ट्रा-हाई प्रेशर ऑयल और गैस पाइपलाइनों के लिए उपयुक्त है .
‌Low तापमान क्रूरता गारंटी ‌
जाली स्टील (जैसे ASTM A350 LF2) को क्रायोजेनिक रूप से इलाज किया जाता है, -196 डिग्री पर 40J से अधिक या उससे अधिक की प्रभाव ऊर्जा के साथ, और कम तापमान भंगुर दरार के लिए प्रतिरोधी है .}

2. बेहतर सीलिंग विश्वसनीयता ‌
‌Metal हार्ड सील अनुकूलनशीलता ‌

फोर्जिंग सतह में एक उच्च खत्म होता है (आरए 0.8μm से कम या बराबर), और tungsten कार्बाइड लेपित क्षेत्रों के साथ मिलान किया जाता है ताकि ‌class vi सीलिंग को प्राप्त किया जा सके;
सीलिंग जीवन को उच्च तापमान की स्थिति (450 डिग्री) (कास्ट वाल्व निकायों के साथ तुलना में) . के तहत 3 बार बढ़ाया जाता है
‌Bidirectional दबाव आत्म-संतुलन ‌

दोहरी पिस्टन प्रभाव वाल्व सीट डिजाइन, शून्य रिसाव (रिसाव की दर 10⁻⁶ mbar · l/s से कम या बराबर) जब आगे और रिवर्स दबाव अंतर 10MPA . से कम या बराबर होता है

3. संरचनात्मक अनुकूलन के लाभ ‌
‌Compact और हल्के डिजाइन ‌

एक ही दबाव स्तर के तहत, जाली स्टील वाल्व शरीर कास्ट वाल्व शरीर की तुलना में 30% हल्का होता है, स्थापना स्थान की बचत करता है; ‌ टॉप-माउंटेड स्ट्रक्चर: रखरखाव के लिए पाइपलाइन को नष्ट करने की आवश्यकता नहीं है, और सील के ऑनलाइन प्रतिस्थापन में 30 मिनट से कम समय लगता है .}

वन-पीस जाली वाल्व स्टेम टूटने के जोखिम को समाप्त कर देता है और एपीआई 607 फायरप्रूफ प्रमाणन (650 डिग्री पर 30 मिनट की आग के बाद कोई रिसाव नहीं) से मिलता है;

एंटी-स्टैटिक डिवाइस (10 {के बराबर या उससे कम प्रतिरोध) ज्वलनशील मीडिया के संचालन से स्पार्क्स को रोकता है .

 विनिर्देश

‌Valve बॉडी फोर्जिंग प्रोसेस‌

सामग्री: कार्बन स्टील (A105), स्टेनलेस स्टील (304/316L) या निकल-आधारित मिश्र धातु (जैसे N6);
लाभ: फोर्जिंग कास्टिंग पोर दोषों को समाप्त करता है, और असर दबाव कक्षा 900. तक पहुंच सकता है
‌ Ball और Flow Channel Design‌

‌T- प्रकार की संरचना: तीन बंदरगाह डायवर्सन, संगम या मध्यम स्विचिंग (जैसे तेल अनुपात) को प्राप्त करने के लिए ऑर्थोगोनल हैं;
‌L- प्रकार की संरचना: केवल दो बंदरगाह जुड़े हुए हैं, जो प्रवाह दिशा स्विचिंग के लिए समर्पित हैं (जैसे कि कूलिंग वॉटर चैनल स्विचिंग);
छेद के माध्यम से गेंद की सतह को कठोर किया जाता है (जैसे कि टंगस्टन कार्बाइड छिड़काव), और पहनने के प्रतिरोध को 2 गुना . बढ़ाया जाता है
सीलिंग सिस्टम

वाल्व सीट: पॉलीटेट्रैफ्लुओरोथिलीन (पीटीएफई) का उपयोग सामान्य तापमान के लिए किया जाता है, उच्च तापमान के लिए बढ़ाया पीक/पीपीएल का उपयोग किया जाता है; अल्ट्रा-हाई प्रेशर के लिए मेटल हार्ड सील का उपयोग किया जाता है;
‌ टॉप-माउंटेड डिज़ाइन: वाल्व स्टेम और गेंद को एक पूरे के रूप में जाली किया जाता है, और रखरखाव के दौरान ऑनलाइन असंतुष्ट और इकट्ठा किया जा सकता है .

ड्राइव मोड

मैनुअल, वायवीय (ATEX प्रमाणित) या इलेक्ट्रिक, प्रतिक्रिया की गति 0 से कम या उसके बराबर या उसके बराबर 5 सेकंड (आपातकालीन कट-ऑफ स्थिति)।

 उत्पादन और परीक्षण आवश्यकताएं:
‌ मैटरियल सर्टिफिकेशन: - फोर्जिंग एएसटीएम ए 105 (कार्बन स्टील) या ए 182 (स्टेनलेस स्टील) का अनुपालन करते हैं;
- सामग्री ट्रेसबिलिटी रिपोर्ट और हीट ट्रीटमेंट रिकॉर्ड प्रदान करें
‌Seal परीक्षण: - कम दबाव सील (0.6MPa) रिसाव दर ISO 5208 वर्ग V से कम या बराबर;
- उच्च दबाव सील (1.1 बार नाममात्र का दबाव) शून्य दृश्य रिसाव
‌Performance Test‌: - 2000 दबाव खोलना और समापन चक्र (कोई ठेला/रिसाव नहीं);
-एंटी-स्टैटिक टेस्ट (स्टेम-बॉल प्रतिरोध से कम या 10 ant के बराबर)
‌Special प्रमाणन: - API 6D (पाइपलाइन वाल्व);
- एपीआई 607 फायर प्रोटेक्शन सर्टिफिकेशन (पेट्रोकेमिकल उद्योग के लिए अनिवार्य आवश्यकता)

 अनुप्रयोग



जाली 3- वे बॉल वाल्व



 पैकेजिंग और परिवहन विनिर्देश
‌Packing आवश्यकताएँ ‌
वाल्व व्यास से कम या उससे कम DN100: लकड़ी के बक्से को नमी-प्रूफ ऑयल पेपर के साथ पंक्तिबद्ध किया गया, प्लास्टिक प्रोटेक्टिव कवर से लैस निकला हुआ किनारा सतह;
वाल्व व्यास ＞ DN100: फ़्रेम लकड़ी के बक्से तय, वाल्व बॉडी निलंबित टकराव को रोकने के लिए .
‌Transportation mark‌
बॉक्स मार्किंग: "ऊपर की ओर" "नमी-प्रूफ" मार्क और वाल्व मॉडल, दबाव स्तर;
संलग्न दस्तावेज: पैकिंग सूची, अनुरूपता का प्रमाण पत्र, सामग्री रिपोर्ट, परीक्षण प्रमाण पत्र (एपीआई/आईएसओ प्रमाणन सहित)
