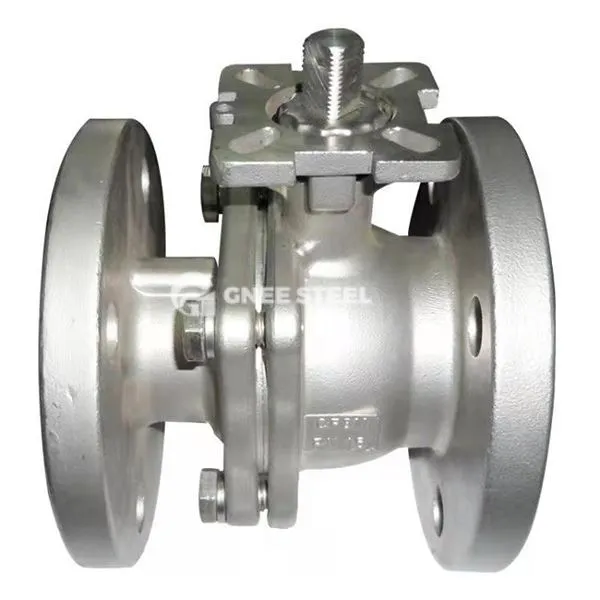

पाइपलाइन बॉल वाल्व

पाइपलाइन बॉल वाल्व कोर ओपनिंग और क्लोजिंग पार्ट के रूप में छेद के माध्यम से एक गोलाकार के साथ एक गेंद के साथ एक वाल्व है। यह 90 डिग्री को घुमाकर पाइपलाइन माध्यम के ऑन-ऑफ नियंत्रण का एहसास कर सकता है। इसका व्यापक रूप से गैस, पेट्रोलियम, रासायनिक और अन्य द्रव परिवहन प्रणालियों में उपयोग किया जाता है।

‌Core घटक:
‌Ball‌: स्टेनलेस स्टील या कार्बन स्टील, सतह कोटिंग जंग प्रतिरोध को बढ़ाती है, पूरी तरह से खुला जब छेद के माध्यम से पाइपलाइन के साथ गठबंधन किया जाता है;
‌Valve सीट सील: फ्लोटिंग या फिक्स्ड डिज़ाइन, PTFE सॉफ्ट सील या मेटल हार्ड सील का उपयोग करके, लीकेज रेट कम से कम या आईएसओ 5208 क्लास बी मानक के बराबर;
‌Drive मोड: मैनुअल (वर्म गियर), वायवीय (0। 05 सेकंड क्विक कट-ऑफ) या इलेक्ट्रिक (रिमोट कंट्रोल)।

मूलभूत प्रकार्य
‌Fast उद्घाटन और समापन: स्विच एक्शन 9 0 डिग्री को घुमाकर पूरा किया जा सकता है। वायवीय मॉडल की प्रतिक्रिया समय 0.05 सेकंड से कम या बराबर है, जो आपातकालीन शट-ऑफ परिदृश्यों के लिए उपयुक्त है;
‌Low प्रवाह प्रतिरोध डिजाइन: जब पूरी तरह से खुला होता है, तो प्रवाह चैनल पाइप व्यास के बराबर होता है, और द्रव प्रतिरोध तितली वाल्व के केवल 1/3 होता है, दबाव हानि को कम करता है;
‌Corrosion प्रतिरोध: स्टेनलेस स्टील वाल्व बॉडी और फ्लोरीन-लाइन वाली वाल्व सीट हाइड्रोजन सल्फाइड, एसिड और क्षार जैसे संक्षारक मीडिया का सामना कर सकती है।



पाइपलाइन बॉल वाल्व



चयन अंक ‌
‌Persure स्तर:
कम दबाव वाले परिदृश्यों (1.6 एमपीए से कम या बराबर) के लिए, पीटीएफई सॉफ्ट-सील बॉल वाल्व का चयन करें, और उच्च दबाव की स्थिति (वर्ग 600+) के लिए, धातु हार्ड-सील संरचनाओं का चयन करें;
‌Media Adaptability‌:
गैस पाइपलाइनों को एंटी-स्टैटिक डिज़ाइन की आवश्यकता होती है, और वी-टाइप बॉल वाल्व (फ्लो एडजस्टमेंट) को कणों से युक्त मध्यम के लिए पसंद किया जाता है;
स्थापना आवश्यकताएं:
जब क्षैतिज रूप से स्थापित किया जाता है, तो वाल्व स्टेम लंबवत रूप से ऊपर की ओर होता है, और सीलिंग सतह पर असमान बल से बचने के लिए निकला हुआ किनारा केंद्र विचलन 0 से कम या उसके बराबर होता है।
