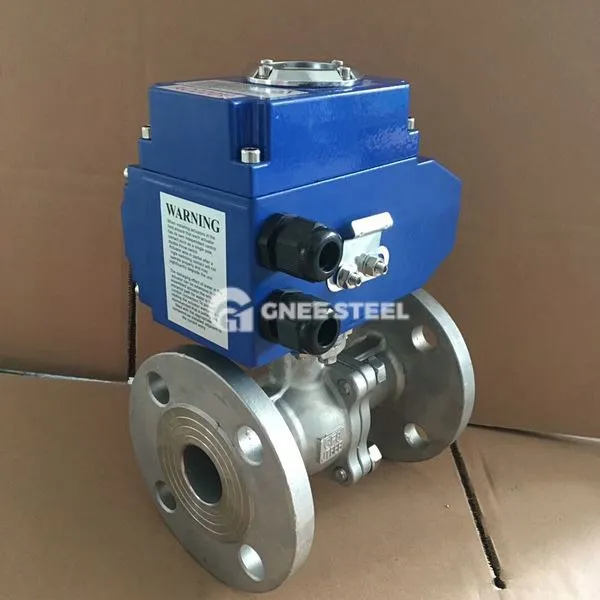

निकला हुआ किनारा प्रकार सेगमेंट बॉल वाल्व

Flanged खंडित बॉल वाल्व एक वाल्व है जो निकला हुआ किनारा कनेक्शन के साथ खंडित नियंत्रण प्रौद्योगिकी को जोड़ती है। इसकी मुख्य विशेषता बहु-चरण प्रवाह विनियमन को प्राप्त करना या खंडित रोटेशन के माध्यम से उद्घाटन और बंद करने का मंचन करना है, जो औद्योगिक परिदृश्यों के लिए उपयुक्त है जिन्हें ठीक प्रवाह नियंत्रण की आवश्यकता होती है। मुख्य संरचना में शामिल हैं:

वाल्व बॉडी: निकला हुआ किनारा कनेक्शन (डबल निकला हुआ किनारा या वेफर प्रकार), ज्यादातर स्टेनलेस स्टील और कार्बन स्टील से बना दबाव प्रतिरोध और संक्षारण प्रतिरोध सुनिश्चित करने के लिए।
खंडित गेंद: बॉल रोटेशन कोण को चरणों में डिज़ाइन किया गया है (जैसे 0 डिग्री → 45 डिग्री → 90 डिग्री), और मध्यम प्रवाह या दबाव परिवर्तन को कई स्ट्रोक के माध्यम से नियंत्रित किया जाता है।
एक्ट्यूएटर: यह आमतौर पर वायवीय या इलेक्ट्रिक सेगमेंटेड ड्राइव डिवाइस से लैस होता है, जो सटीक प्रवाह विनियमन को प्राप्त करने के लिए दो-चरण (0-45} डिग्री /{2}} डिग्री) या तीन-चरण संचालन का समर्थन करता है।
सीलिंग सिस्टम: अलग -अलग मीडिया की सीलिंग जरूरतों को पूरा करने के लिए हार्ड सील (मेटल वाल्व सीट) या सॉफ्ट सील (पीटीएफई/रबर)।

आकार सीमा: DN 25- DN400
दबाव: 1। 0-4 mpa, 150-300 lb
शरीर की सामग्री: WCB, 304, 316, 316L
बॉल सामग्री: WCB, 304, 316, 316L
सील सामग्री: पीटीएफई, पीपीएल, मिश्र धातु
तापमान: -29 ~ +300 डिग्री
मीडिया: पानी, गैस, तेल
ड्राइविंग मोड: वायवीय एक्ट्यूएटर, इलेक्ट्रिकल एक्ट्यूएटर
नियंत्रण प्रकार: ओपन-क्लोज़, विनियमन



निकला हुआ किनारा प्रकार सेगमेंट बॉल वाल्व



सेगमेंटेशन मोड द्वारा ‌classification

‌TWO-STAGE‌: उन परिदृश्यों के लिए उपयुक्त जहां प्रवाह स्थिति को जल्दी से स्विच करने की आवश्यकता है (जैसे कि अनलोडिंग सिस्टम), और पूर्ण खुली/पूर्ण बंद कार्रवाई दो बार में पूरी हो जाती है।
‌Three-Stage‌: ज्यादातर निरंतर समायोजन परिदृश्यों (जैसे रासायनिक रिएक्टर फीडिंग) में उपयोग किया जाता है, प्रगतिशील प्रवाह नियंत्रण तीन खंडों के माध्यम से प्राप्त किया जाता है।
‌
अनुप्रयोग
‌Petrochemicals‌: कच्चे तेल, तरलीकृत गैस और अन्य मीडिया के लिए लोडिंग और अनलोडिंग और वितरण प्रणाली, जो कि मीडिया के बैकफ़्लो और दबाव में उतार -चढ़ाव को रोकने के लिए।
‌Fine रसायन: मात्रात्मक वितरण और संक्षारक तरल पदार्थ (एसिड और अल्कलिस) के आनुपातिक मिश्रण नियंत्रण।
‌Energy Systems ‌: उच्च दबाव वाले तरल पदार्थ जैसे भाप और प्राकृतिक गैस का मंचित अपघटन और प्रवाह विनियमन।
