वायवीय फ्लोटिंग बॉल वाल्व विवरण
वायवीय फ्लोटिंग बॉल वाल्व एक वाल्व है जो एक वायवीय एक्ट्यूएटर के माध्यम से फ्लोटिंग बॉल को चलाकर खुलता और बंद हो जाता है। गेंद स्वचालित रूप से दो-तरफ़ा सील बनाने के लिए मध्यम दबाव की कार्रवाई के तहत आउटलेट सीलिंग रिंग के खिलाफ स्वचालित रूप से दबाती है। यह पानी, भाप, तेल, संक्षारक मीडिया और अन्य परिदृश्यों के लिए उपयुक्त है।
काम के सिद्धांत
वायवीय एक्ट्यूएटर वाल्व स्टेम को संपीड़ित हवा के माध्यम से 90 डिग्री को घुमाने के लिए प्रेरित करता है, तेजी से प्रतिक्रिया की गति और छोटे ऑपरेटिंग टोक़ के साथ खोलने और बंद करने के लिए फ्लोटिंग बॉल को चलाने के लिए ड्राइविंग करता है।
कम दबाव में, यह सील को आत्म-तंग करने के लिए मध्यम दबाव पर निर्भर करता है; उच्च दबाव में, गेंद को सीलिंग प्रभाव को बढ़ाने के लिए माध्यम के जोर के अधीन किया जाता है, और रिसाव दर 0 से कम या बराबर है। 01ml/मिनट।
कोर संरचना और तकनीकी पैरामीटर
Main struction
Valve बॉडी एंड बॉल: सामग्री को 3 0 4/116L स्टेनलेस स्टील या कार्बन स्टील (WCB) से चुना जा सकता है, गेंद की सतह को पॉलिश किया जाता है (आरए 0.8μm से कम या बराबर) और जंग प्रतिरोध को बढ़ाने के लिए हार्ड क्रोम चढ़ाया जाता है।
Seal design:
Soft सील: PTFE या प्रबलित ग्रेफाइट सील रिंग, तापमान प्रतिरोधी -29 डिग्री ~ 200 डिग्री
Hard सील: मेटल सील रिंग (जैसे स्टेलाइट मिश्र धातु), तापमान प्रतिरोधी 540 डिग्री तक, कणों से युक्त मध्यम के लिए उपयुक्त है।
Drive मोड: वायवीय एक्ट्यूएटर (सिंगल-एक्टिंग/डबल-एक्टिंग), वैकल्पिक मैनुअल वर्म गियर या इलेक्ट्रिक एक्ट्यूएटर।
वायवीय फ्लोटिंग बॉल वाल्व विनिर्देशन
|
आकार सीमा
|
1/2 "~ 8", DN15 ~ DN200
|
|
परिचालन दाब
|
1.6MPA
|
|
नियंत्रण विधा
|
बंद प्रकार / मॉड्यूलेटिंग प्रकार पर
|
|
वैकल्पिक वोल्टेज
|
DC12 ~ 24V (± 10%), AC110 ~ 220V, 50/60Hz
|
|
शरीर की सामग्री
|
स्टेनलेस स्टील
|
|
कोर सामग्री
|
स्टेनलेस स्टील
|
|
सीलिंग सामग्री
|
ईपीडीएम, पीटीएफई
|
|
उपजी सामग्री
|
स्टेनलेस स्टील
|
|
संरचना
|
2 वे बॉल वाल्व
|
|
रिश्ते का प्रकार
|
निकला हुआ किनारा
|
|
लागू मीडिया
|
पानी, हवा, गैस, तेल, तरल, भाप का नियंत्रण
|

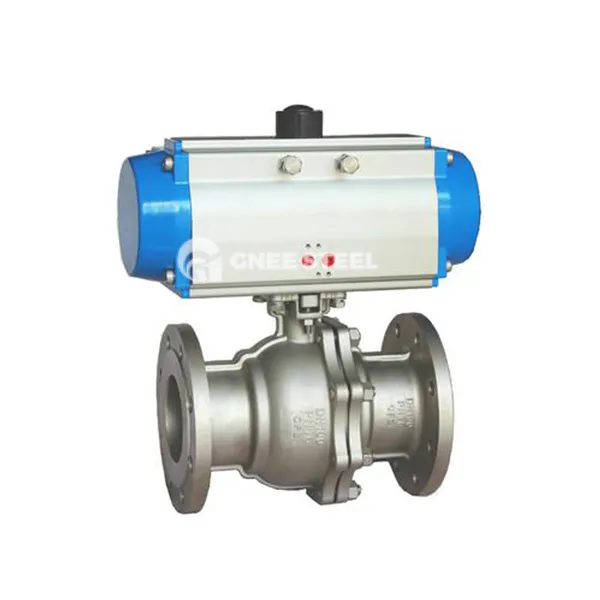

वायवीय फ्लोटिंग बॉल वाल्व
चयन और रखरखाव सिफारिशें
चयन बिंदु
मीडिया मिलान:
अत्यधिक संक्षारक मीडिया के लिए, 316L स्टेनलेस स्टील + हार्ड सील चुनें।
कण युक्त मीडिया के लिए, वी-आकार का कट गोला या धातु सील संरचना चुनें।
दबाव का स्तर:
सॉफ्ट सील को कम दबाव वाले सिस्टम (PN16 ~ PN40) के लिए पसंद किया जाता है।
उच्च दबाव/उच्च तापमान परिदृश्यों (PN63 और ऊपर) के लिए, हार्ड सील चुनें।
रखरखाव सिफारिशें
स्नेहन और रखरखाव: वाल्व स्टेम थ्रेड्स के लिए उच्च तापमान ग्रीस (जैसे सिलिकॉन ग्रीस) लागू करें और नियमित रूप से खांचे को गाइड करें।
सील रिंग का प्रतिस्थापन: हर 3 साल में PTFE सील रिंग के पहनने की जाँच करें, और उच्च दबाव की स्थिति के लिए इसे 1 ~ 2 साल तक छोटा करें।
