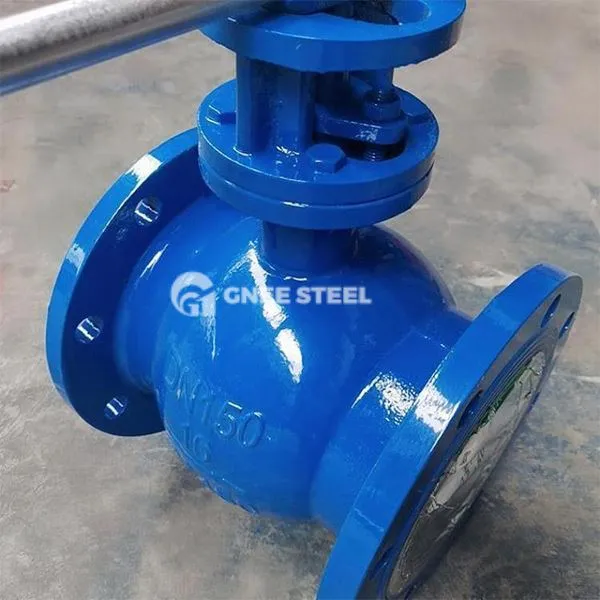

रोटरी बॉल वाल्व विवरण

रोटरी बॉल वाल्व द्विदिश हार्ड-सील बॉल वाल्व का एक बेहतर उत्पाद है। यह धुरी के चारों ओर गेंद को घुमाकर माध्यम के ऑन-ऑफ नियंत्रण को महसूस करता है। यह विशेष रूप से कणों और उच्च कटाव वाले मध्यम के लिए डिज़ाइन किया गया है। इसकी मुख्य संरचना में शामिल हैं:

‌Valve Body‌: एक पूरे के रूप में कार्बन स्टील या स्टेनलेस स्टील से बना, और आंतरिक गुहा को कण कटाव का विरोध करने के लिए कठोर किया जाता है;
‌Ball‌: पहनने के प्रतिरोध और प्रवाह विनियमन क्षमता को बढ़ाने के लिए वी-आकार की कट या पूर्ण-व्यास संरचना बनाने के लिए हार्ड मिश्र धातु (जैसे टंगस्टन कार्बाइड) की सतह क्लैडिंग;
‌Sealing असेंबली: मेटल हार्ड सील और इलास्टिक वाल्व सीट का संयोजन, स्प्रिंग प्रीलोड डिज़ाइन पहनने और दीर्घकालिक सीलिंग को बनाए रखने के लिए क्षतिपूर्ति कर सकता है;
‌Drive डिवाइस: रिमोट ऑटोमेशन कंट्रोल का समर्थन करते हुए, कृमि गियर, वायवीय या इलेक्ट्रिक एक्ट्यूएटर के लिए अनुकूलित।

काम के सिद्धांत
‌Opening और समापन तंत्र: गेंद को ड्राइविंग तंत्र द्वारा 90 डिग्री घुमाया जाता है, और V- आकार का कटआउट या छेद के माध्यम से माध्यम से/बंद या प्रवाह विनियमन को प्राप्त करने के लिए प्रवाह चैनल के साथ गठबंधन/गलत किया जाता है;
‌Sealing सिद्धांत: स्प्रिंग-लोडेड मेटल वाल्व सीट गेंद के साथ कसकर फिट बैठती है, जब उच्च दबाव में एक डबल सील (धातु + लोचदार सामग्री) बनती है;
‌PRESURE RELIGE FUNCTION: जब वाल्व कैविटी ओवर-प्रेशर किया जाता है, तो आउटलेट पर वाल्व सीट स्वचालित रूप से सीलिंग सतह को नुकसान से बचने के लिए दबाव को दूर करने के लिए पीछे हट जाती है।

रोटरी बॉल वाल्व स्पेसिफिकेशन

आवेदन	सामान्य
उत्पत्ति का स्थान	हेनान, चीन
शक्ति	बिजली
शक्ति	वायु
संरचना	स्विच प्रकार
अनुकूलित समर्थन	ओईएम
पोर्ट आकार	15 मिमी से 16 मिमी (1/2in से 16in)
गारंटी	1 वर्ष
मॉडल संख्या	B810 श्रृंखला
मीडिया का तापमान	कम/सामान्य/उच्च तापमान
ब्रांड का नाम	गनी
मिडिया	सामान्य
प्रोडक्ट का नाम	B810 श्रृंखला धातु सीलिंग बॉल वाल्व
नमूना	B810 श्रृंखला
नाममात्र व्यास रेंज	15 मिमी से 16 मिमी (1/2in से 16in)
नाममात्र दबाव सीमाएँ	PN16, PN20, PN40, PN63, PN110, PN150, PN260, PN420, Class150, Class300, Class600, Class900, Class1500, Class2500
सामग्री	कार्बन स्टील, स्टेनलेस स्टील, डब्ल्यूसीबी, मिश्र धातु स्टील
तापमान	-196 डिग्री 450 डिग्री तक
बिजली की आपूर्ति	220V 50Hz या 380V 50Hz
हवा की आपूर्ति	{{{0}}}। 4MPA ~ 0.5mpa
नियंत्रण संकेत	DC24V
आंतरिक प्रवाह विशेषताओं	त्वरित उद्घाटन

रोटरी बॉल वाल्व

अनुप्रयोग
पेटोकेमिकल उद्योग
परिदृश्य: तेल घोल परिसंचरण प्रणाली, उत्प्रेरक वितरण पाइपलाइन; कार्य: ठोस कण युक्त मीडिया के कटाव को सहन करें और वाल्व पहनने और रिसाव को कम करें।
विद्युत शक्ति और धातु विज्ञान
परिदृश्य: बॉयलर स्लैग कूलर परिसंचारी जल प्रणाली, ब्लास्ट फर्नेस कोयला पाउडर इंजेक्शन पाइपलाइन; फ़ंक्शन: हार्ड सील संरचना उच्च तापमान (550 डिग्री से कम या बराबर) और लगातार उद्घाटन और समापन की स्थिति के लिए अनुकूलित करती है।
पर्यावरण संरक्षण और पॉलीसिलिकन विनिर्माण
परिदृश्य: सिलिकॉन पाउडर, एसिड अपशिष्ट जल निर्वहन नियंत्रण युक्त जल उपचार का परिसंचारी; फ़ंक्शन: संक्षारण-प्रतिरोधी सामग्री (जैसे कि WCB निकल चढ़ाना) वाल्व जीवन का विस्तार करें
