सेंट्रड-डिस्क बटरफ्लाई वाल्व

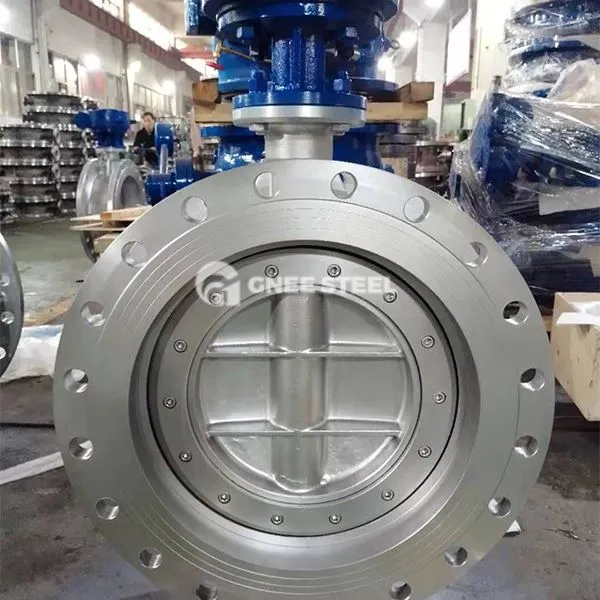

सेंटर डिस्क बटरफ्लाई वाल्व सेंटरलाइन बटरफ्लाई वाल्व है। इसकी मुख्य विशेषता यह है कि वाल्व स्टेम अक्ष, तितली प्लेट का केंद्र और वाल्व शरीर की केंद्र रेखा समाक्षीय है। यह एक सममित संरचनात्मक डिजाइन को अपनाता है और कम दबाव, सामान्य तापमान और पारंपरिक सीलिंग आवश्यकताओं के साथ द्रव नियंत्रण परिदृश्यों के लिए उपयुक्त है।

संरचना और डिजाइन सुविधाएँ

तीन-लाइन समाक्षीय लेआउट:

वाल्व स्टेम अक्ष, तितली प्लेट का केंद्र और वाल्व शरीर की केंद्र रेखा पूरी तरह से ओवरलैप होती है, और संरचना सममित और सरल है।

तितली प्लेट एक डिस्क (केंद्र डिस्क) है और वाल्व सीट के साथ संपर्क सतह एक पूर्ण-सर्कल सममित डिजाइन है।

ज़रूरी भाग:

‌Valve सीट: ज्यादातर लोचदार सामग्री (जैसे ईपीडीएम या पीटीएफई) से बनी, सीलिंग को प्राप्त करने के लिए लोचदार विरूपण पर निर्भर।

‌Butterfly प्लेट: एक सपाट सतह के साथ एक केंद्रीय सममित डिस्क जिसे सीलिंग सुनिश्चित करने के लिए वाल्व सीट के साथ पूरी तरह से फिट करने की आवश्यकता है।

‌Drive तंत्र: मैनुअल, वर्म गियर या इलेक्ट्रिक ऑपरेशन, तितली प्लेट की स्व-लॉकिंग पोजिशनिंग प्राप्त करने के लिए एक कृमि गियर रिड्यूसर के साथ सहयोग करना आवश्यक है।

कार्य सिद्धांत और प्रदर्शन विशेषताओं

सीलिंग तंत्र:
तितली प्लेट वाल्व सीट के साथ पूर्ण संपर्क में है, और सीलिंग सतहों के बीच की खाई को लोचदार वाल्व सीट के विरूपण से मुआवजा दिया जाता है, जो सील की सहायता के लिए मध्यम दबाव पर निर्भर करता है।
सीलिंग प्रदर्शन वाल्व सीट सामग्री की लोच पर निर्भर करता है और उच्च दबाव या उच्च तापमान स्थितियों के लिए उपयुक्त नहीं है।
पेशेवरों और विपक्ष तुलना:
लाभ:
सरल संरचना और कम विनिर्माण लागत।
छोटे उद्घाटन और समापन कोण (90 डिग्री से कम या बराबर), आसान ऑपरेशन।
सीमाएँ:
बटरफ्लाई प्लेट और वाल्व सीट लगातार घर्षण में हैं, उच्च पहनने की दर और छोटे जीवन के साथ।
कम लागू दबाव (आमतौर पर 16 बार से कम या उसके बराबर) और सीमित तापमान प्रतिरोध (ईपीडीएम से कम या 80 डिग्री के बराबर, पीटीएफई से कम या 150 डिग्री के बराबर)।



सेंट्रड-डिस्क बटरफ्लाई वाल्व



अनुप्रयोग

नगरपालिका जल सेवाएं:
पानी की आपूर्ति और जल निकासी प्रणालियों (DN50 ~ DN1200) के बड़े-व्यास प्रवाह विनियमन।
कम दबाव वाले साफ पानी और सीवेज पाइप का नियंत्रण खोलना और बंद करना।
बिल्डिंग HVAC:
एयर कंडीशनिंग जल प्रणालियों और अग्नि सुरक्षा पाइप का नियमित विनियमन।
सामान्य औद्योगिक उपयोग:
सामान्य तापमान, गैर-संक्षारक मीडिया (जैसे हवा और चिकनाई तेल) का अवरोधन।
