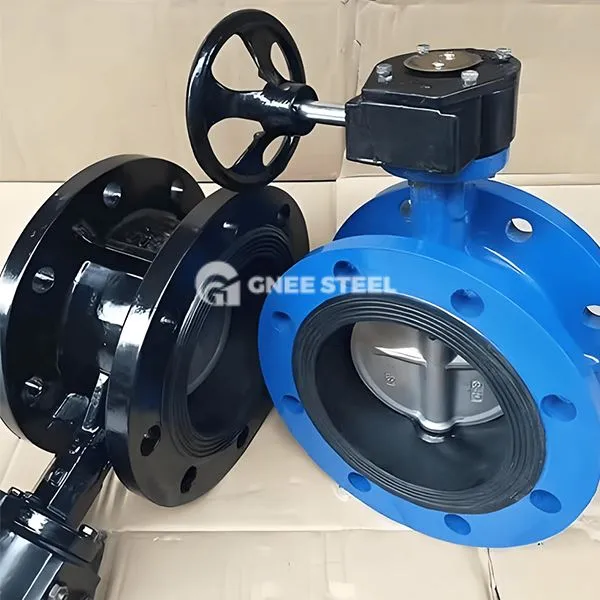

डबल-ऑफसेट बटरफ्लाई वाल्व विवरण

डबल ऑफसेट बटरफ्लाई वाल्व एक उच्च-प्रदर्शन तितली वाल्व है जो डबल सनकी डिजाइन के माध्यम से सील प्रदर्शन को अनुकूलित करता है। इसकी संरचनात्मक विशेषता यह है कि वाल्व स्टेम अक्ष तितली प्लेट के केंद्र और एक ही समय में वाल्व शरीर के केंद्र से विचलित होता है। यह मध्यम और उच्च दबाव, बार -बार उद्घाटन और समापन और गंभीर कार्य परिस्थितियों के तहत द्रव नियंत्रण के लिए उपयुक्त है।

1। संरचनात्मक डिजाइन

डबल सनकी लेआउट:
पहली सनकी: वाल्व स्टेम अक्ष तितली प्लेट और वाल्व सीट के बीच संपर्क क्षेत्र को कम करने के लिए तितली प्लेट के केंद्र से विचलित हो जाता है।
दूसरा सनकी: वाल्व स्टेम अक्ष एक सीएएम प्रभाव बनाने और उद्घाटन और समापन प्रतिरोध को कम करने के लिए वाल्व बॉडी चैनल के केंद्र से विचलित हो जाता है।
ज़रूरी भाग:
बटरफ्लाई प्लेट: डिस्क के आकार की संरचना, सतह सख्त उपचार (जैसे कि स्टेनलेस स्टील या छिड़काव सिरेमिक सर्फिंग) पहनने के प्रतिरोध को बढ़ाने के लिए।
वाल्व सीट: सॉफ्ट सील (पीटीएफई/ईपीडीएम) या मेटल हार्ड सील (स्टेलाइट मिश्र धातु), दो-तरफ़ा शून्य रिसाव का समर्थन करते हैं।
वाल्व स्टेम और ड्राइव तंत्र: आईएसओ 5211 मानक के अनुरूप मैनुअल, वायवीय या विद्युत संचालन के लिए उपयुक्त, एंटी-आंदोलन डिजाइन।

डबल-ऑफसेट तितली वाल्व विनिर्देशन

वस्तु	वाल्व
आवेदन	औद्योगिक उपयोग, जल औद्योगिक उपयोग, घरेलू उपयोग
पोर्ट आकार	DN 10- DN2000
गारंटी	24 महीना
उत्पत्ति का स्थान	चीन
	हेनान
शक्ति	वायवीय, विद्युत, मैनुअल, हाइड्रोलिक
मीडिया का तापमान	उच्च तापमान, कम तापमान, मध्यम तापमान, सामान्य तापमान
ब्रांड का नाम	गनी
संरचना	तितली
मिडिया	गैस, पानी, तेल, एसिड
अनुकूलित समर्थन	OEM, ODM, OBM
डिस्क सामग्री	कार्बन स्टील, स्टेनलेस स्टील, क्रोम मोलिब्डेनम एस
सीट सामग्री	एनबीआर/ईपीडीएम/पीटीएफई/विटॉन/सिलिकॉन आदि
कलई करना	स्वनिर्धारित
अंतिम मानक	PN6/10/16/25/11/150LB/JIS5K/10K/AS2129 टेबल D/E/F
शरीर की सामग्री	कार्बन स्टील, स्टेनलेस स्टील, क्रोम मोलिबडियम एसटी
उपजी सामग्री	2CR13, 1CR13, स्टेनलेस स्टील, क्रोम मोलिब्डेनम एस
रंग	अनुरोध पर अनुकूलित
सील परीक्षण दबाव	0। 66mpa -4।
शेल परीक्षण दबाव	{{{{३}}}}}।
परिवहन पैकेज	लकड़ी का केस

डबल-ऑफसेट बटरफ्लाई वाल्व

लाभ ‌

‌Low ऑपरेटिंग टॉर्क: डबल सनकी डिजाइन ओपनिंग और क्लोजिंग टॉर्क को 40%~ 60%तक कम कर देता है, जो लगातार ऑपरेशन परिदृश्यों के लिए उपयुक्त है। ‌
लंबे जीवन: सीलिंग सतह की पहनने की दर सेंटरलाइन तितली वाल्व की तुलना में 70% कम है, और सेवा जीवन 10 से अधिक वर्षों तक पहुंच सकता है। ‌
उच्च दबाव अनुकूलनशीलता: यह कक्षा 300 (लगभग 50 बार) के अधिकतम दबाव का सामना कर सकता है, और हार्ड सील संस्करण 232 डिग्री के तापमान का सामना कर सकता है। ‌
किफायती: संरचनात्मक जटिलता तीन-एक्ट्रिक बटरफ्लाई वाल्व की तुलना में कम है, जिसमें कम विनिर्माण लागत और सुविधाजनक रखरखाव है। ‌

आवेदन ‌

नगरपालिका इंजीनियरिंग: पानी की आपूर्ति और जल निकासी प्रणालियों और थर्मल नेटवर्क के बड़े-व्यास प्रवाह विनियमन (DN50 ~ DN2400)। ‌
पेट्रोकेमिकल इंडस्ट्री: कटिंग और ऑयल प्रोडक्ट्स और संक्षारक मीडिया को रिफाइनिंग इकाइयों में नियंत्रित करना। ‌
पावर और एचवीएसी: कूलिंग वाटर सिस्टम और स्टीम पाइपलाइनों (232 डिग्री से कम या बराबर तापमान) के लिए वाल्व आवश्यकताएं। ‌
विशेष कार्य परिस्थितियाँ:: दानेदार मीडिया, वैक्यूम वातावरण, और अग्नि सुरक्षा डिजाइन की आवश्यकता वाले दृश्यों वाले परिदृश्य।
