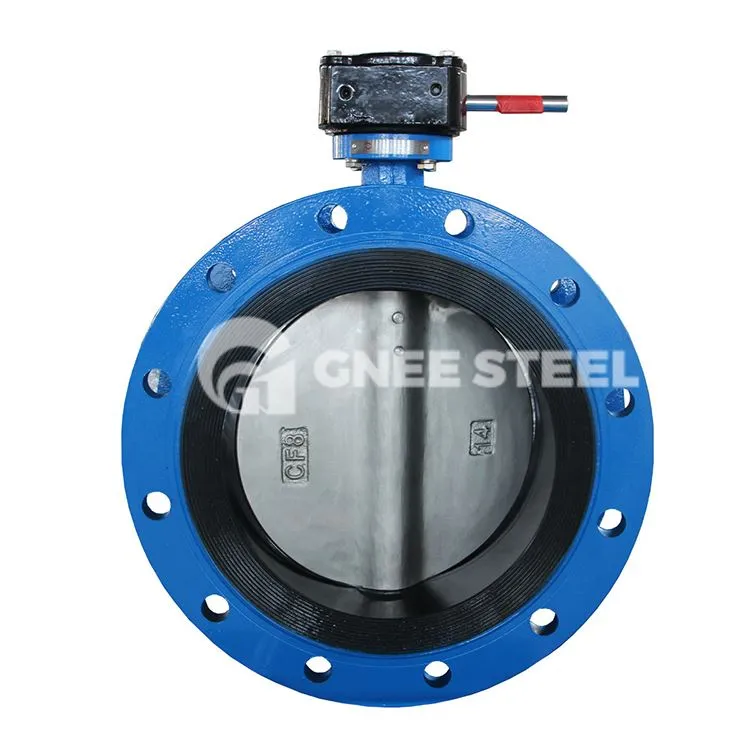

निकला हुआ किनारा गाढ़ा तितली वाल्व

निकला हुआ किनारा संकेंद्रित तितली वाल्व प्रवाह विनियमन के लिए उपयुक्त है। चूँकि पाइप में तितली वाल्वों का दबाव नुकसान अपेक्षाकृत बड़ा है, गेट वाल्वों की तुलना में लगभग तीन गुना, तितली वाल्वों का चयन करते समय, पाइपलाइन प्रणाली पर दबाव के नुकसान के प्रभाव पर पूरी तरह से विचार किया जाना चाहिए, और तितली प्लेट की ताकत को झेलना चाहिए। बंद होने पर पाइपलाइन माध्यम के दबाव पर भी विचार किया जाना चाहिए। .

पूरी तरह से खोले जाने पर निकला हुआ किनारा संकेंद्रित तितली वाल्व में छोटा प्रवाह प्रतिरोध होता है। जब इसे लगभग 15 डिग्री और 70 डिग्री के बीच खोला जाता है, तो यह संवेदनशील प्रवाह नियंत्रण कर सकता है। इसलिए, तितली वाल्वों का उपयोग आमतौर पर बड़े-व्यास समायोजन के क्षेत्र में किया जाता है। चूँकि तितली वाल्व की तितली प्लेट की गति पोंछ रही है, अधिकांश तितली वाल्वों का उपयोग निलंबित ठोस कणों वाले मीडिया में किया जा सकता है। सील की ताकत के आधार पर, इसका उपयोग पाउडरयुक्त और दानेदार मीडिया के लिए भी किया जा सकता है।

आईएसओ 5752, बीएस 5155, एपीआई 609, एमएसएस-एसपी-68, एएसएमई बी16.10, एएसएमई बी16.5, डीआईएन 3202
सामग्री: कच्चा लोहा और तन्य लोहा
दबाव रेटिंग: एएनएसआई 150#, पीएन10, पीएन16
आकार सीमाएँ: 2" से 48"- 50 मिमी से 1200 मिमी (अनुरोध पर बड़े आकार)
कनेक्शन समाप्त होता है: एफएफ, आरएफ
वैकल्पिक सीटें: लचीला एनबीआर, ईपीडीएम, विटन
परिस्थितियाँ: मैनुअल, वायवीय, इलेक्ट्रिक, हाइड्रोलिक (काउंटरवेट) और इलेक्ट्रो-हाइड्रोलिक

बटरली वाल्व आकार तालिका

डीएन	डीएन	A	B	C	D	E	F	G	H	L	द्रव्यमान
मिमी	इंच	मिमी	मिमी	मिमी	मिमी	मिमी	मिमी	मिमी	मिमी	मिमी	किलोग्राम
150	6"	193	143	56	285	33	14	90	369	12	11.1
200	8"	225	172.5	60	345	33	17	90	430.5	12	21.2
250	10"	282.5	210	68	406	23	22	130	515.5	14	32.1
300	12"	308	243	78	480	23	22	130	574	14	48
350	14"	338.5	282.5	78	535	31	22	160	652	15	56.4
400	16"	380	308	102	597	31	27	160	719	18	83
450	18"	380.5	340	114	640	38	36	190	758.5	20	108.9
500	20"	432.5	380	127	700	38	36	210	850.5	20	144.8
600	24"	494	440	154	834	80	60	210	1014	24	223.6
700	28''	590	490	165	910	106	65	300	1186	30	277.8
750	30''	590	530	190	995	106	80	200	1226	25	366
800	32''	630	565	190	1060	106	80	300	1301	28	413
900	36''	695	610	203	1170	110	80	350	1415	32	565
1000	40''	770	675	216	1290	110	80	350	1555	32	704
1100	44''	815	733	216	1405	110	80	350	1658	32	856
1200	48''	875	818	254	1485	110	100	350	1803	40	1087
1400	56"	1000	973	280	1735	120	120	350	2093	40	1651
1600	64"	1115	1090	318	1930	160	130	475	2365	40	2132

निकला हुआ किनारा तितली वाल्व

flange valve butterfly valve
