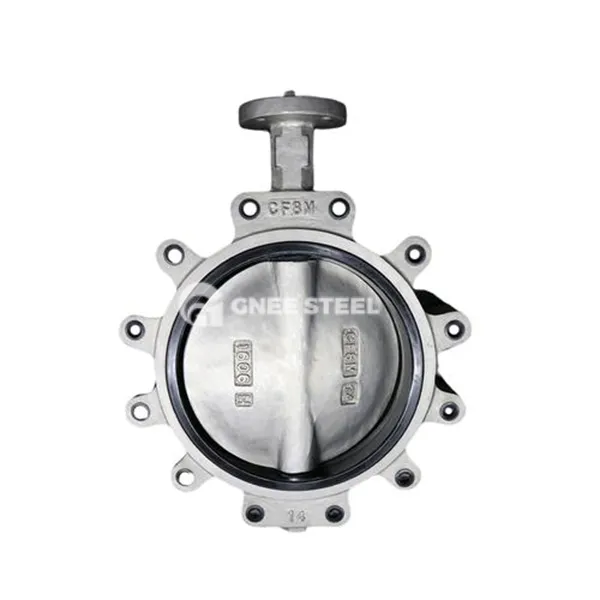

पूर्ण लुग प्रकार तितली वाल्व

फुल लुग बटरफ्लाई वाल्व एक तितली वाल्व है जो लुग निकला हुआ किनारा संरचना के माध्यम से पाइपलाइन से जुड़ा है। वाल्व बॉडी को इसके चारों ओर लग्स के साथ डिज़ाइन किया गया है और इसे सीधे बोल्ट के साथ पाइपलाइन निकला हुआ किनारा तय किया गया है। इसमें वेफर बटरफ्लाई वाल्व की कॉम्पैक्टनेस और निकला हुआ किनारा बटरफ्लाई वाल्व की स्थिरता दोनों हैं। कोर डिज़ाइन में शामिल हैं:

‌Connection Method‌:
‌Through छेद प्रकार (एक प्रकार): LUG बोल्ट छेद के माध्यम से एक है। स्थापित करते समय, दोनों तरफ के फ्लैंग्स में प्रवेश करने के लिए लंबे बोल्ट की आवश्यकता होती है, जो पारंपरिक कामकाजी परिस्थितियों के लिए उपयुक्त है।
‌ Internal थ्रेड प्रकार (LT प्रकार): LUG में आंतरिक थ्रेड्स होते हैं और यह छोटे बोल्ट के माध्यम से पाइपलाइन निकला हुआ किनारा से जुड़ा होता है, जो बोल्ट रेंगने के जोखिम को कम करता है और सीलिंग जीवन को 30%~ 50%तक बढ़ाता है।
‌Valve बॉडी मटेरिस: कास्ट स्टील (WCB/LCB), स्टेनलेस स्टील (304/316) या डुप्लेक्स स्टील, NPS 2 "~ 40" (DN50 ~ DN1000) कैलिबर के लिए उपयुक्त है।
‌Sealing संरचना:
‌Three- आयामी सनकी धातु सील: तितली प्लेट और वाल्व सीट को स्टेलाइट मिश्र धातु के साथ वेल्डेड किया जाता है, तापमान प्रतिरोध 600 डिग्री से कम या उसके बराबर होता है, कक्षा 600 (PN100) तक दबाव प्रतिरोध।
‌Elastic सील:: तितली प्लेट PTFE या EPDM सीलिंग रिंग के साथ एम्बेडेड है, रिसाव स्तर VI तक पहुंचता है, -20 के लिए उपयुक्त है ~ डिग्री ~ 150 डिग्री कार्य शर्तों।



पूर्ण लुग प्रकार तितली वाल्व



चयन बिंदु

सील प्रकार:
स्वच्छ पानी/हवा: ईपीडीएम सॉफ्ट सील को पसंद किया जाता है, जो लागत को 40%तक कम कर देता है।
उच्च तापमान/संक्षारक मीडिया: स्टेलाइट हार्ड सील का चयन किया जाता है, जिसमें 10 साल से अधिक या उससे अधिक का एक कण कटाव प्रतिरोध जीवन होता है।
ड्राइव मोड:
NPs से कम या 12 से कम या बराबर टरबाइन बॉक्स के साथ (DN300) (500n · m से कम या बराबर टोक़), NPs से अधिक या 14 से अधिक या 14 से बराबर "वायवीय एक्ट्यूएटर के साथ (2000n · m के बराबर या उससे अधिक टोक़)।
स्थापना सावधानियां

निकला हुआ किनारा संरेखण: विचलन 1 मिमी से कम या बराबर होना चाहिए, और बोल्ट को तिरछे रूप से कड़ा किया जाना चाहिए (अनुशंसित प्रीलोड: कार्बन स्टील बोल्ट 80 ~ 120n · एम)।
प्रवाह दिशा नियंत्रण: जब क्षैतिज रूप से स्थापित किया जाता है, तो वाल्व स्टेम अक्ष को मध्यम जमाव को रोकने और सीलिंग सतह पर पहनने के लिए जमीन पर ऊर्ध्वाधर होना चाहिए।
