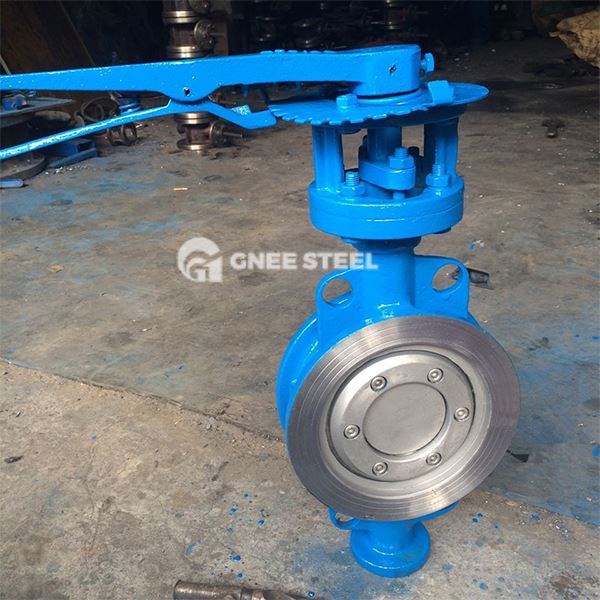

वेफर ट्रिपल ऑफसेट बटरफ्लाई वाल्व

वेफर-टाइप ट्रिपल-एकसेंट्रिक बटरफ्लाई वाल्व एक ट्रिपल-एकेंट्रिक संरचना को अपनाता है (वाल्व स्टेम अक्ष तितली प्लेट के केंद्र और वाल्व बॉडी के केंद्र से विचलित होता है, और वाल्व सीट रोटेशन अक्ष वाल्व बॉडी चैनल अक्ष के साथ एक कोण बनाता है)। सीलिंग सतह को तितली प्लेट के रोटेशन के माध्यम से घर्षण के बिना खोला और बंद कर दिया जाता है। यह उच्च तापमान, उच्च दबाव और संक्षारक मीडिया के लिए उपयुक्त है।

वाल्व बॉडी और बटरफ्लाई प्लेट:
वाल्व बॉडी एक क्लैंप-टाइप कनेक्शन है, और सामग्री मुख्य रूप से स्टेनलेस स्टील (304/316) या कार्बन स्टील है। बटरफ्लाई प्लेट की सतह को अक्सर पहनने के प्रतिरोध को बढ़ाने के लिए हार्ड मिश्र धातु (जैसे टंगस्टन कार्बाइड) के साथ वेल्डेड किया जाता है।
D343H और D673H जैसे विशिष्ट मॉडल मैनुअल वर्म गियर, वायवीय या इलेक्ट्रिक ड्राइव का समर्थन करते हैं।

सीलिंग फॉर्म:
मल्टी-लेयर मेटल सील: तीन-एक्ट्रिक स्ट्रक्चर और मल्टी-लेयर मेटल सीलिंग रिंग (जैसे जे-आकार की इलास्टिक सीलिंग रिंग) के साथ संयुक्त, एक दो-तरफ़ा "तंग और तंग" सीलिंग प्रभाव हासिल किया जाता है, और दबाव प्रतिरोध PN40 (कक्षा 300) तक पहुंच सकता है।
डायनेमिक सीलिंग सिद्धांत: जब तितली प्लेट घूमती है, तो सीलिंग सरफेस संपर्क/वॉल्व सीट प्वाइंट को घर्षण हानि से बचने और सेवा जीवन का विस्तार करने के लिए बिंदु द्वारा डिस्कनेक्ट करती है।



वेफर ट्रिपल ऑफसेट बटरफ्लाई वाल्व





‌ सेलेक्शन और रखरखाव की सिफारिशें
‌ सेलेक्शन पॉइंट्स:

‌Media अनुकूलन: कार्बाइड सीलिंग सतहों को मीडिया के लिए कठिन कणों वाले मीडिया के लिए पसंद किया जाता है, और स्टेनलेस स्टील अस्तर या विशेष कोटिंग्स को संक्षारक तरल पदार्थों के लिए चुना जा सकता है।
‌Drive मोड: वायवीय एक्ट्यूएटर्स (क्विक कट-ऑफ का समर्थन) उच्च-आवृत्ति ऑपरेशन परिदृश्यों के लिए अनुशंसित हैं, और कम दबाव वाले परिदृश्यों के लिए कृमि गियर मैनुअल ड्राइव का चयन किया जा सकता है।
‌
रखरखाव आवश्यकताएँ::
सीलिंग की सतह के पहनने की नियमित रूप से जांच करें, और सीलिंग प्रदर्शन को बनाए रखने के लिए उच्च तापमान वाले प्रतिरोधी ग्रीस को उच्च तापमान की स्थिति में जोड़ा जाना चाहिए।

सुनिश्चित करें कि तितली की प्लेट पर असमान बल से बचने के लिए स्थापना के दौरान फ्लैंग्स को संरेखित किया जाता है, जिससे सीलिंग विफलता होती है।
