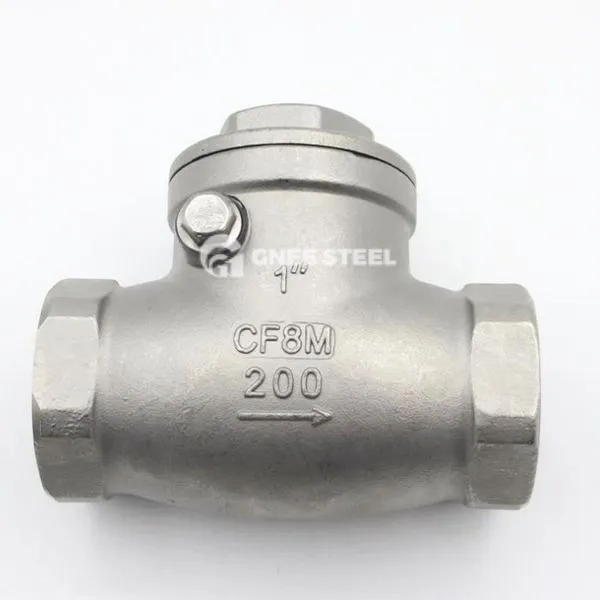

CF8M चेक वाल्व विवरण
CF8M चेक वाल्व ASTM A351 मानक के अनुसार मुख्य सामग्री के रूप में CF8M स्टेनलेस स्टील (316 स्टेनलेस स्टील के बराबर) के साथ एक-तरफ़ा प्रवाह नियंत्रण वाल्व है, विशेष रूप से संक्षारक मीडिया स्थितियों में उपयोग किया जाता है . इसकी संरचनात्मक विशेषताएं, अमेरिकी मानक विशिष्टताएं और अनुप्रयोग क्षेत्र इस प्रकार हैं:
कोर संरचना और प्रकार
मुख्य सामग्री
वाल्व बॉडी/वाल्व कवर CF8M जाली स्टील या कास्ट स्टील (2% ~ 3% मोलिब्डेनम) से बना है, और इसका क्लोराइड आयन संक्षारण प्रतिरोध 304 स्टेनलेस स्टील . से बेहतर है।
मुख्य संरचनात्मक प्रकार
स्विंग प्रकार (फ्लैप प्रकार):
वाल्व डिस्क खुलने के लिए काज अक्ष के चारों ओर घूमती है, कम द्रव प्रतिरोध के साथ, क्षैतिज पाइपलाइनों के लिए उपयुक्त है;
विशिष्ट मॉडल: H44W/H74W (निकला हुआ किनारा/वेफर कनेक्शन) .
लिफ्ट प्रकार (ऊर्ध्वाधर):
वाल्व डिस्क उठती है और लंबवत रूप से गिरती है, अच्छी सीलिंग होती है, और इसे लंबवत रूप से स्थापित करने की आवश्यकता होती है;
विशिष्ट मॉडल: H41W (निकला हुआ किनारा अंत) .}}
सील डिजाइन
Metal हार्ड सील: वाल्व डिस्क को स्टेलाइट मिश्र धातु (कठोरता एचआरसी से अधिक या 58 से अधिक या उसके बराबर) के साथ वेल्डेड किया जाता है, उच्च तापमान कटाव के लिए प्रतिरोधी;
स्प्रिंग असिस्टेड क्लोजिंग, क्लास 600 और उससे ऊपर के पानी के हथौड़े से रोकने के लिए स्प्रिंग्स से लैस हैं .
CF8M जाँच वाल्व विनिर्देशन
|
प्रोडक्ट का नाम |
CF8M स्विंग चेक वाल्व |
|
सामग्री |
स्टेनलेस स्टील 201, 304, 304L, 316, 316L |
|
प्रमुख शब्द |
स्टेनलेस स्टील पाइप हैंगर, पाइप समर्थन, पाइप धारक क्लैंप |
|
स्वनिर्धारित |
हाँ |
|
आवेदन |
सामान्य |
|
आकार |
DN15 ~ 100, 1/2 "~ 4" |
|
मध्यम |
तेल, रासायनिक उद्योग, जल कंजर्वेंसी, |
|
धागा प्रकार |
एनपीटी, बीएसपीपी, बीएसपीटी, डीआईएन |
स्टॉक में CF8M चेक वाल्व
लाभ
मजबूत संक्षारण प्रतिरोध
मोलिब्डेनम तत्व पिटिंग प्रतिरोध में सुधार करता है और 10% क्लोराइड समाधान का सामना कर सकता है (304 स्टेनलेस स्टील केवल 2% प्रतिरोधी है);
कम प्रवाह प्रतिरोध डिजाइन
स्विंग प्रवाह प्रतिरोध गुणांक 0.05 से कम या उसके बराबर, सीधे पाइप के स्तर के करीब;
एंटी-वाटर हथौड़ा प्रदर्शन
स्प्रिंग-असिस्टेड क्लोजिंग रिस्पांस टाइम <0.5 सेकंड, 80% पानी के हथौड़ा प्रभाव को कम करना;
लाइटवेट और कॉम्पैक्ट
वेफर प्रकार (H74W) की मोटाई केवल 50% निकला हुआ किनारा प्रकार है, स्थापना स्थान . को बचाने के लिए
आवेदन
रासायनिक और पेट्रोकेमिकल
क्लोर-अल्काली उत्पादन पाइपलाइन (गीले क्लोरीन संक्षारण के लिए प्रतिरोधी), मजबूत एसिड मध्यम परिवहन (सल्फ्यूरिक एसिड/हाइड्रोक्लोरिक एसिड);
समुद्री इंजीनियरिंग
समुद्री जल शीतलन प्रणाली, जहाज गिट्टी पानी की पाइपलाइन (नमक स्प्रे संक्षारण के लिए प्रतिरोधी);
ऊर्जा और शक्ति
भूतापीय बिजली उत्पादन नमकीन सर्किट, परमाणु ऊर्जा माध्यमिक सर्किट (बोरिक एसिड संक्षारण के लिए प्रतिरोधी);
पर्यावरण संरक्षण और जल उपचार
अपशिष्ट जल उपचार क्लोरीनीकरण कीटाणुशोधन इकाई, समुद्री जल अलवणीकरण उच्च दबाव पंप आउटलेट .
