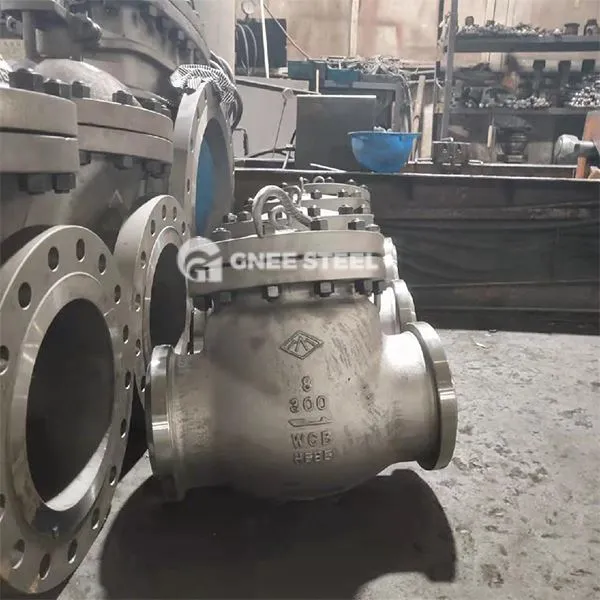

कम तापमान जांच वाल्व

क्रायोजेनिक चेक वाल्व एक स्वचालित वाल्व है जिसका उपयोग विशेष रूप से -196 डिग्री ~ +80 डिग्री के बेहद कम तापमान वातावरण में किया जाता है। यह स्वचालित रूप से तरल ऑक्सीजन, तरल नाइट्रोजन, और तरलीकृत प्राकृतिक गैस (एलएनजी) जैसे क्रायोजेनिक तरल पदार्थ के बैकफ्लो को रोकने के लिए माध्यम के प्रवाह के माध्यम से वाल्व डिस्क को खोलता है और बंद कर देता है, और पाइपलाइन सिस्टम और उपकरणों की सुरक्षा की रक्षा करता है। इसके मुख्य कार्यों में शामिल हैं:

मध्यम बैकफ़्लो को रोकना: पंप या ड्राइव मोटर्स के रिवर्स रोटेशन से बचने के लिए क्रायोजेनिक तरल पदार्थों के एक-तरफ़ा प्रवाह को सुनिश्चित करना।
‌ स्टेबिलाइजिंग सिस्टम प्रेशर: क्रायोजेनिक मीडिया के गैसीकरण के कारण दबाव में उतार -चढ़ाव को कम करने के लिए सीलिंग संरचनाओं के माध्यम से पाइपलाइन दबाव संतुलन बनाए रखना।
कोर संरचना डिजाइन
‌Valve बॉडी और ड्राइव असेंबली
‌Compact संरचना: समापन प्रभाव बल को कम करने और DN10 ~ DN200 कैलिबर के अनुकूल होने के लिए एक शॉर्ट-स्ट्रोक वाल्व डिस्क डिज़ाइन (स्विंग या लिफ्ट प्रकार) को अपनाना।
‌Anti- फ्रीजिंग डिज़ाइन: सर्द के साथ वाल्व सीट क्षेत्र को भरना या अचानक तापमान में बदलाव के कारण सीलिंग सतह के विरूपण के जोखिम को कम करने के लिए एक झटका-अवशोषित गुहा की स्थापना।
‌ sealing और पहनने के लिए प्रतिरोधी प्रौद्योगिकी ‌

‌ डबल सीलिंग: वाल्व डिस्क को सतह की कठोरता में सुधार करने के लिए हार्ड मिश्र धातु (जैसे क्रोम चढ़ाना या नाइट्राइडिंग) के साथ वेल्डेड किया जाता है, और वाल्व सीट को कम तापमान वाले लोचदार सीलिंग को प्राप्त करने के लिए लचीले ग्रेफाइट या पीटीएफई सामग्री के साथ एम्बेडेड किया जाता है।
‌ Buffering और Loss Reduction‌: टरबाइन ब्लेड या टेलीस्कोपिक बफर आस्तीन माध्यम की गतिज ऊर्जा का उपभोग करने और उच्च गति वाले तरल पदार्थ द्वारा वाल्व कोर के स्कॉरिंग को कम करने के लिए कॉन्फ़िगर किए जाते हैं।

नाममात्र का व्यास: dn 10-200

लागू temp.:ⅶb: ({0}} डिग्री

नाममात्र का दबाव: PN40 बार

लागू माध्यम: तरल नाइट्रोजन, तरल ऑक्सीजन, तरल प्राकृतिक गैस और अन्य कम तापमान माध्यम

वाल्व डिस्क सीलिंग सामग्री: पीटीएफई (कोड: पी)

वाल्व बॉडी मटेरियल: SS304 (कोड: b) SS316 (कोड: R), SS316L (कोड: l)

कनेक्शन तरीका: सॉकेट वेल्डिंग

स्थापना मार्ग: आम तौर पर क्षैतिज स्थापना, सीलिंग प्रदर्शन को मजबूत करने के लिए वाल्व डिस्क पर वसंत भी जोड़ सकता है, इस समय, किसी भी कोण पर स्थापित किया जा सकता है

मध्यम प्रवाह दिशा वाल्व शरीर पर तीर दिशा के समान होनी चाहिए



कम तापमान जांच वाल्व
