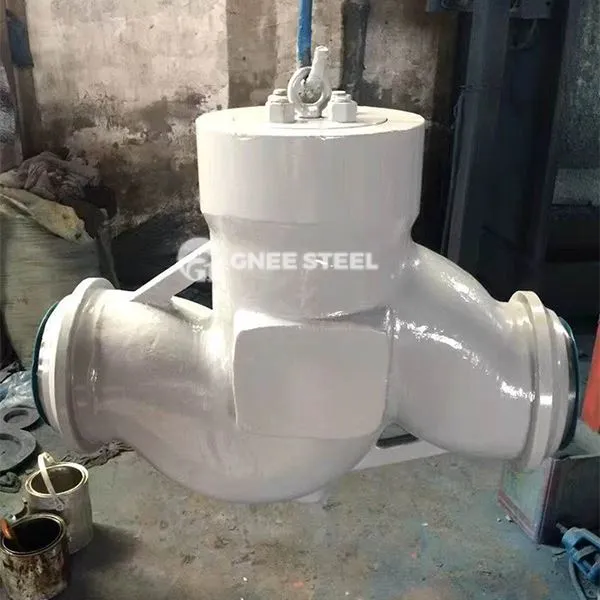

उच्च दबाव जांच वाल्व

हाई-प्रेशर चेक वाल्व एक स्वचालित वाल्व है जो स्वचालित रूप से उच्च-तापमान, उच्च-दबाव और संक्षारक तरल पदार्थ (जैसे भाप, तेल और गैस, रसायन, आदि) के बैकफ़्लो को रोकने के लिए माध्यम के प्रवाह के माध्यम से वाल्व डिस्क को स्वचालित रूप से खोलता है और बंद कर देता है, पाइपलाइन सिस्टम और उपकरणों की सुरक्षा के लिए उपयुक्त कार्य परिस्थितियों के लिए उपयुक्त है। इसके मुख्य कार्यों में शामिल हैं:

मध्यम बैकफ़्लो को रोकना: पंप या ड्राइव मोटर रिवर्सल के कारण होने वाले उपकरण विफलता से बचना।

सिस्टम दबाव को स्थिर करना: पाइपलाइन स्थिरता को बनाए रखने के लिए सीलिंग संरचना के माध्यम से दबाव में उतार -चढ़ाव को कम करना।

कोर संरचना और डिजाइन

वाल्व बॉडी और ड्राइव घटक

उच्च शक्ति सामग्री: वाल्व शरीर जाली कार्बन स्टील (A105), मिश्र धातु स्टील (F11/F22) या स्टेनलेस स्टील (304/316) से बना है, उच्च दबाव प्रतिरोध और संक्षारण प्रतिरोध दोनों को ध्यान में रखते हुए।

सीलिंग तकनीक:

मेटल हार्ड सील: वाल्व डिस्क को स्टेलाइट मिश्र धातु (स्टेलाइट 6) के साथ वेल्डेड किया जाता है, जो दानेदार मीडिया द्वारा कटाव के लिए प्रतिरोधी है।
‌Elastic सील: वाल्व सीट PTFE या ग्रेफाइट कम्पोजिट सामग्री के साथ एम्बेडेड है जो दबाव में उतार -चढ़ाव के लिए अनुकूल है।
‌Classification और लागू परिदृश्य

‌Swing प्रकार: वाल्व डिस्क काज के चारों ओर घूमती है, कम प्रवाह प्रतिरोध के साथ (दबाव हानि 1/3 ~ 1/2 लिफ्टिंग प्रकार का है), बड़े व्यास के लिए उपयुक्त (DN50 ~ DN1800) और उच्च प्रवाह दर परिदृश्य।
‌Lifting प्रकार: वाल्व डिस्क अक्ष के साथ लंबवत रूप से चलती है, बेहतर सीलिंग प्रदर्शन के साथ, लेकिन उच्च प्रवाह प्रतिरोध, जिसका उपयोग ज्यादातर छोटे व्यास (DN10 ~ DN200) उच्च दबाव वाले पाइपलाइंस के लिए किया जाता है।
‌Wafer प्रकार: कॉम्पैक्ट डिज़ाइन अंतरिक्ष-विवश परिदृश्यों के लिए उपयुक्त है, जो आमतौर पर रासायनिक और ऊर्जा क्षेत्रों में उपयोग किया जाता है।



उच्च दबाव जांच वाल्व
