गैर स्लैम चेक वाल्व विवरण
नॉन स्लैम चेक वाल्व एक वाल्व है जो चरणों में वाल्व डिस्क को बंद करके माध्यम के एक-तरफ़ा प्रवाह को नियंत्रित करता है। इसमें माध्यम को वापस बहने और पानी के हथौड़ा के प्रभाव को खत्म करने से रोकने के दोहरे कार्य हैं। यह विशेष रूप से उच्च दबाव, बड़े प्रवाह और लगातार शुरुआत और रुकने वाली प्रणालियों के लिए उपयुक्त है।
संगठन संरचना
मुख्य संरचना
वाल्व बॉडी: कार्बन स्टील, स्टेनलेस स्टील या विशेष मिश्र धातु (जैसे हेस्टेलॉय) के साथ कास्ट, विभिन्न मीडिया की संक्षारक आवश्यकताओं के अनुकूल;
वाल्व डिस्क: कॉमन स्विंग सिंगल डिस्क या बटरफ्लाई डबल सनकी डिजाइन, सीलिंग सतह के साथ रबर और पॉलीटेट्रफ्लुओरोएथिलीन जैसे लोचदार सामग्री से ढंका हुआ।
बफर घटक
हाइड्रोलिक डंपिंग डिवाइस: सिलेंडर या हाइड्रोलिक कंट्रोल सिस्टम (जैसे हाइड्रोलिक स्लो-क्लोजिंग चेक बटरफ्लाई वाल्व) के माध्यम से समापन गति को समायोजित करें;
स्प्रिंग-पिस्टन संरचना: छोटे-व्यास वाले वाल्व (जैसे DN50 या उससे कम) के लिए उपयुक्त है जिसे तेजी से प्रतिक्रिया की आवश्यकता होती है।
सहायक घटक
माइक्रो फिल्टर, सुई वाल्व, बॉल वाल्व, आदि मुख्य वाल्व कार्रवाई के समय को सटीक रूप से समायोजित करने के लिए एक हाइड्रोलिक नियंत्रण सर्किट बनाते हैं।
गैर स्लैम चेक वाल्व विनिर्देशन
सामान्य व्यास: 2 - 48 इंच (dn 50 - dn1200)
दबाव सीमा: वर्ग 150 - 2500 lb
अंत कनेक्शन: आरएफ, आरटीजे
कार्यशील तापमान: -29 डिग्री ~ +400 डिग्री
सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, एल्यूमीनियम कांस्य, टीआई
डिजाइन और निर्माण: एपीआई 594
संरचनात्मक लंबाई: एपीआई 594
कनेक्शन: ASME B16.5, ASME B16.47
परीक्षण और निरीक्षण: एपीआई 598

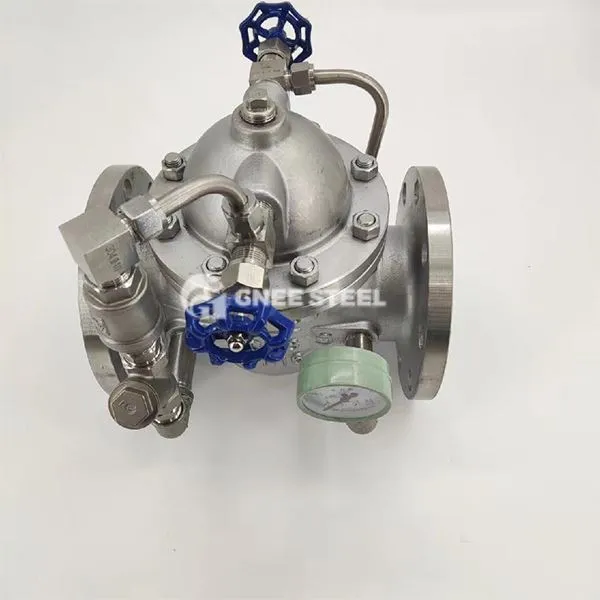

नॉन स्लैम चेक वाल्व
प्रदर्शन लाभ और उद्योग मूल्य
Water हथौड़ा दमन
मंचित बंद होने के माध्यम से 60-80% द्वारा पीक पानी के हथौड़ा के दबाव को कम करता है, साधारण चेक वाल्वों के साथ तुलना में पाइपलाइन प्रणाली की तनाव एकाग्रता को कम करता है;
Energy की बचत और खपत में कमी
कम प्रवाह प्रतिरोध डिजाइन (प्रवाह प्रतिरोध गुणांक 0 के बराबर या बराबर या 2) पंप के निरंतर संचालन की ऊर्जा खपत को कम करता है;
Safety और अनुपालन
API 598, JB\/T 9092 और अन्य मानकों के साथ शिकायत करता है, परमाणु ऊर्जा और रासायनिक उद्योग जैसे उच्च जोखिम वाले परिदृश्यों की सुरक्षा प्रमाणन आवश्यकताओं को पूरा करता है।
