स्टेनलेस स्टील वेफर स्विंग चेक वाल्व

स्टेनलेस स्टील वेफर स्विंग चेक वाल्व एक स्वचालित वाल्व है जो माध्यम के प्रवाह से उत्पन्न बल के माध्यम से वाल्व डिस्क के उद्घाटन और समापन को नियंत्रित करता है। यह विशेष रूप से पाइपलाइन में माध्यम के बैकफ्लो को रोकने के लिए उपयोग किया जाता है, और वेफर कनेक्शन और स्विंग संरचना की दोहरी विशेषताएं हैं। इसके मुख्य कार्यों में शामिल हैं:

मध्यम बैकफ्लो को रोकना: बैकफ्लो के कारण पंप, कंटेनरों और अन्य उपकरणों को नुकसान से बचने के लिए तरल पदार्थ का एक-तरफ़ा प्रवाह सुनिश्चित करना;

स्वचालित उद्घाटन और समापन: किसी भी बाहरी शक्ति की आवश्यकता नहीं है, कार्रवाई प्राप्त करने के लिए द्रव के दबाव और वाल्व डिस्क डेडवेट पर भरोसा करना।

काम के सिद्धांत
फॉरवर्ड फ्लो: मध्यम दबाव वाल्व फ्लैप को खोलने के लिए अक्ष के चारों ओर घूमने के लिए धक्का देता है, और द्रव सुचारू रूप से गुजरता है; रिवर्स फ्लो: जब मध्यम दबाव गायब हो जाता है या उलट जाता है, तो वाल्व फ्लैप रिवर्स फ्लो को ब्लॉक करने के लिए गुरुत्वाकर्षण (या वसंत बल) की कार्रवाई के तहत जल्दी से बंद हो जाता है।

1। काम का दबाव: 1। 0 MPA/1.6MPa/2.5MPa

2। कार्यशील तापमान: nbr: 0 डिग्री -+80 डिग्री epdm: -10 डिग्री -+120 डिग्री विटॉन: -20 डिग्री -+180 डिग्री

3. ANSI 125/150 के अनुसार आमने -सामने

4। EN 1092-2, ANSI 125/150 आदि के अनुसार निकला हुआ किनारा।

5। परीक्षण: DIN3230, API598

6। मध्यम: ताजे पानी, समुद्री पानी, भोजन सामान, सभी प्रकार के तेल, एसिड, क्षारीय तरल आदि।

कोर फीचर्स

• ‌Corrosion प्रतिरोध: स्टेनलेस स्टील सामग्री अत्यधिक संक्षारक मीडिया (जैसे नाइट्रिक एसिड, एसिटिक एसिड) और उच्च तापमान वातावरण के लिए उपयुक्त है; ‌
• कम प्रवाह प्रतिरोध डिजाइन: पूर्ण-व्यास संरचना दबाव हानि को कम करती है और उच्च-प्रवाह पाइपलाइनों के लिए उपयुक्त है; ‌
• त्वरित प्रतिक्रिया: स्विंग वाल्व डिस्क संवेदनशील है और इसमें एक छोटा समापन समय होता है, जो प्रभावी रूप से पानी के हथौड़ा प्रभाव को कम करता है; ‌
• आसान रखरखाव: मॉड्यूलर डिज़ाइन त्वरित डिस्सैबली का समर्थन करता है, जो पाइपलाइन अशुद्धियों की सफाई या सील की जगह के लिए सुविधाजनक है

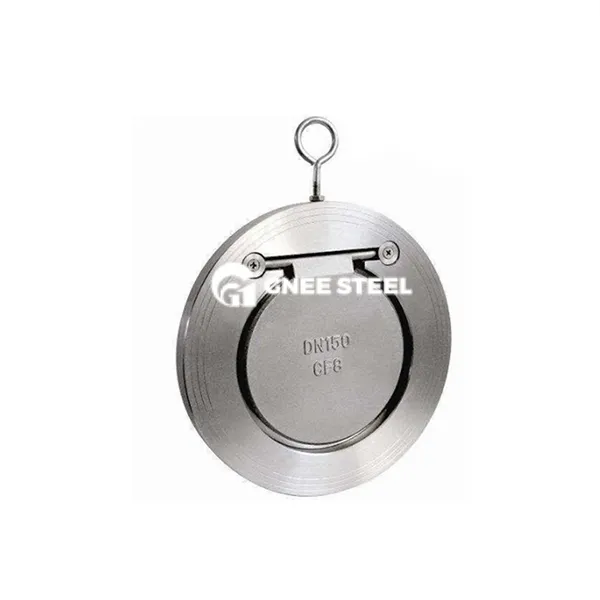

स्टेनलेस स्टील वेफर स्विंग चेक वाल्व



अनुप्रयोग

रासायनिक उद्योग: एसिड और क्षार मध्यम पाइपलाइनों का बैकफ़्लो संरक्षण;
जल उपचार प्रणाली: पानी की आपूर्ति और जल निकासी पंपिंग स्टेशनों और सीवेज उपचार संयंत्रों का प्रवाह नियंत्रण;
ऊर्जा क्षेत्र: उच्च तापमान भाप, तेल और गैस पाइपलाइनों का एक-तरफ़ा कटऑफ

चयन और स्थापना अंक

‌Presure Level‌: पाइपलाइन के नाममात्र के दबाव से मेल खाना चाहिए (जैसे कि PN10, PN16); ‌Media विशेषताएँ: 316L स्टेनलेस स्टील वाल्व बॉडी और PTFE सील को संक्षारक मीडिया के लिए पसंद किया जाता है; ‌INSTALLATION DIRECTION‌: दोनों क्षैतिज और ऊर्ध्वाधर पाइपलाइन स्वीकार्य हैं, यह सुनिश्चित करते हुए कि वाल्व डिस्क रोटेशन अक्ष गुरुत्वाकर्षण की दिशा के अनुरूप है।
