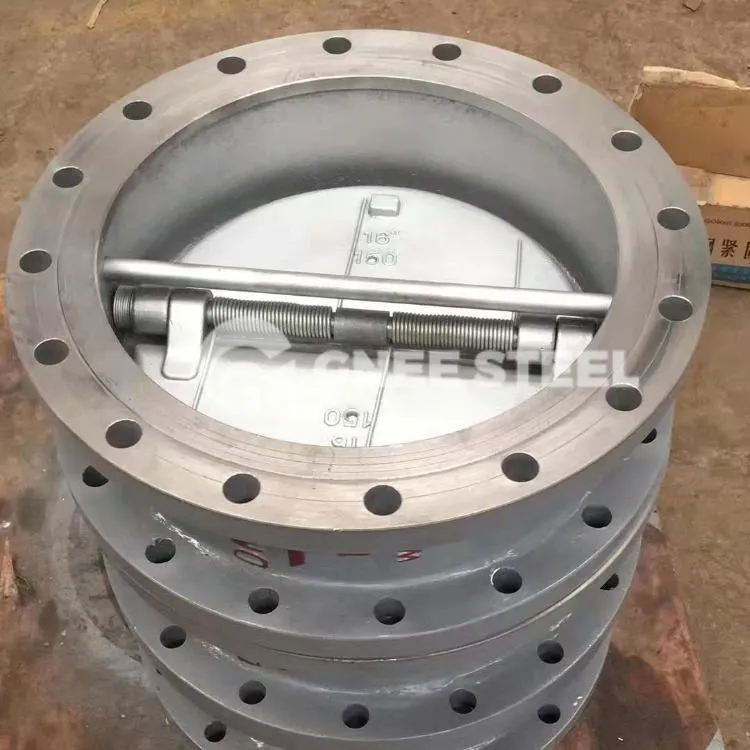

स्विंग वेफर चेक वाल्व का उपयोग पाइपलाइनों पर भी किया जा सकता है जो सहायक प्रणालियों को आपूर्ति प्रदान करते हैं जहां दबाव मुख्य प्रणाली के दबाव से ऊपर बढ़ सकता है। चेक वाल्वों को उनकी सामग्री के आधार पर विभिन्न मीडिया वाली पाइपलाइनों पर लगाया जा सकता है। जब चेक वाल्व पाइपलाइन पर स्थापित किया जाता है, तो यह संपूर्ण पाइपलाइन के द्रव घटकों में से एक बन जाता है। वाल्व डिस्क के खुलने और बंद होने की प्रक्रिया उस सिस्टम की क्षणिक प्रवाह स्थिति से प्रभावित होती है जिसमें यह स्थित है; बदले में, वाल्व डिस्क की समापन विशेषताएं द्रव प्रवाह स्थिति पर प्रभाव डालती हैं।
- एपीआई 6डी, एपीआई 594, एएसएमई बी16.34 या समकक्ष के लिए डिजाइन और निर्मित ◆ एएसएमई बी16.34 के लिए पीटी रेटिंग
- ASME B16.10 के आमने-सामने आयाम ◆ ASME B16.5 के फ़्लैंग्ड सिरे
- बट-वेल्ड एएसएमई बी16.25 पर समाप्त होता है ◆ एमएसएस एसपी को चिह्नित करने वाले वाल्व -25
- एपीआई 598 का निरीक्षण और परीक्षण किया गया
- आकार 2" से लेकर 60" तक है।
- वन पीस यूनियन बॉडी में संरचित
- कक्षा 150 से कक्षा 2500, पीएन16 से पीएन420 तक दबाव रेटिंग
- फ्लैंग्ड आरएफ या आरटीजे, वेफर, फुल्ली लैग्ड और ग्रूव्ड में कनेक्शन समाप्त होता है
- कार्बन स्टील ASTM A216 WCB, WCC, लो कार्बन स्टील LCB, LCC, अलॉय स्टील WC6, WC9, C5, स्टेनलेस स्टील CF8, CF8M, CF3, CF3M, डुप्लेक्स और सुपर डुप्लेक्स स्टील A890 सहित विभिन्न प्रकार की बॉडी और ट्रिम सामग्री की पेशकश की जाती है। जीआर. 4ए, 5ए या एफ51, मोनेल, अलु में विशेष सामग्री। कांस्य C95800, 95600 आदि। अतिरिक्त संक्षारण या पहनने के प्रतिरोध के लिए कोटिंग्स प्रदान की जा सकती हैं। हार्ड-फेसिंग और वेल्ड ओवरले की भी आपूर्ति की जा सकती है। मेटल-टू-मेटल या बबल-टाइट लचीलेपन वाली सीटों के विकल्प।
- वैकल्पिक बाईपास प्रणाली और काउंटर-वेट असेंबली।
जांच कपाट
