उत्पाद विवरण

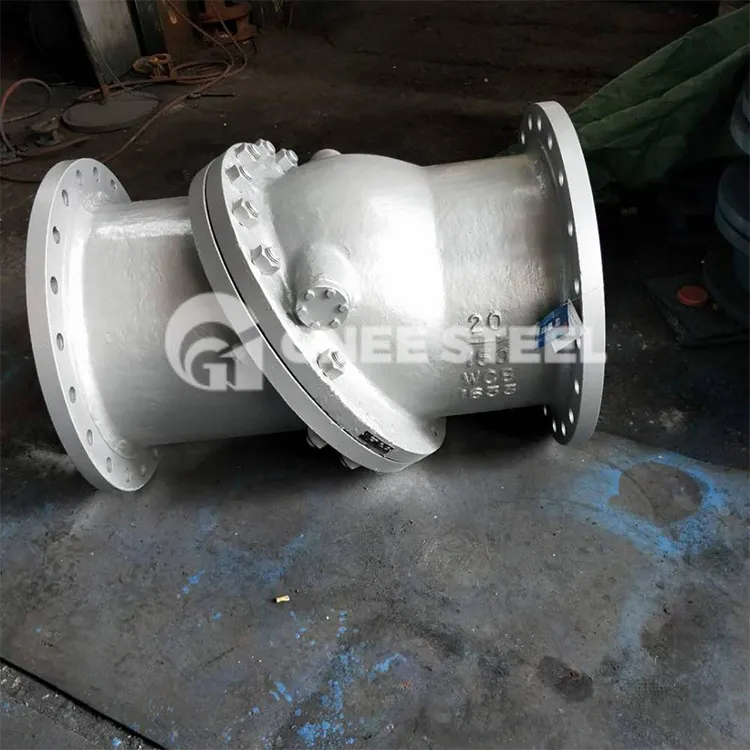

PXH44H स्वैश प्लेट चेक वाल्व एक विशेष संरचनात्मक डिजाइन के साथ एक वाल्व है। इसका उपयोग मुख्य रूप से पाइपलाइन प्रणाली में मीडिया के बैकफ्लो को रोकने और उपकरणों की सुरक्षा की रक्षा करने के लिए किया जाता है। इसकी मुख्य विशेषताएं हैं कि यह अनुकूलित यांत्रिक संरचना के माध्यम से कोई प्रभाव और कम शोर संचालन प्राप्त करता है, जबकि तेजी से प्रतिक्रिया और कुशल सीलिंग प्रदर्शन भी होता है।

PXH44H SWASH प्लेट चेक वाल्व PXH44H - 150lb Swash प्लेट नॉन - शॉक चेक वाल्व को संदर्भित करता है, जो कि एक गैर - शॉक चेक वाल्व है जिसमें निकला हुआ आकार ASME B16.5 gb Hg Sh है। इसका मुख्य लाभ स्विंग चेक वाल्व के कारण होने वाले प्रभाव और पानी के हथौड़ा की घटना को दूर करना है और काम की परिस्थितियों में चेक वाल्व को उठाएं, और गैर-शॉक ऑपरेशन प्राप्त करें।

आकारों की सीमाएँ	2 से "थ्रू 30"
दबाव रेटिंग	कक्षा 150 से कक्षा 600, PN16 से PN100
कनेक्शन समाप्त करता है	Flanged rf या rtj, बट - वेल्ड या हब समाप्त होता है
निरीक्षण और परीक्षण किया	एपीआई 598 या एपीआई 6 डी
बट - वेल्ड एंड्स	ASME B16.25 ◆ वाल्व MSS SP-25 को चिह्नित करना
आमने -सामने आयाम	API 6D या ASME B16.34 exply Flanged ASME B16.5 पर समाप्त होता है
डिजाइन और निर्मित	API 6D, ASME B16.34 या समकक्ष। ◆ ASME B16.34 के लिए PT रेटिंग

भागों की सामग्री

कोड	वाल्व बॉडी	डिस्क	सीलिंग सीट
P	CF8	Cf 8+ stl	0cr19ni9	पीटीएफई
R	CF8M	CF8M+STL	0CR17NI12MO2
K	सीएफ 3	Cf 3+ stl	00CR19NI11
J	CF3M	CF3M+STL	00CR17NI14MO2
E	CN7M	CN7M+STL	मिश्र धातु 20
C	डब्ल्यूसीबी	Wcb +13 cr	0cr19ni9
D	एलसीबी	Cf 8+ stl	0cr19ni9

tilting valve

आकार

वाल्व व्यास	एनपीएस	2	2 ?	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32
वाल्व व्यास	डीएन	50	65	80	100	150	200	250	300	350	400	450	500	600	650	700	750	800
L		203	216	241	292	356	495	622	698	787	864	978	978	1295	1295	1143	1143	1194
D		160	182	196	230	300	390	432	510	540	635	700	770	900	930	991	1020	1150
W		178	198	224	252	326	426	456	530	576	670	740	818	948	988	1050	1090	1240
वजन (किग्रा)		11	16	22	34	62	112	169	238	337	420	550	685	910	1055	1260	1540	1860
