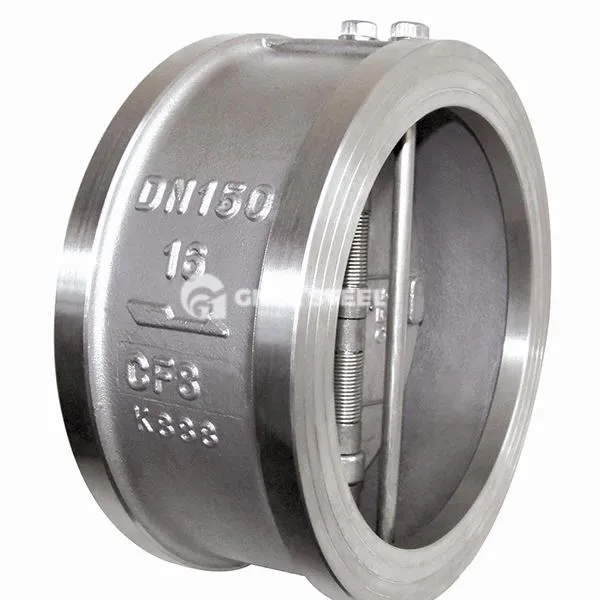

वेफर टाइप चेक वाल्व

वेफर चेक वाल्व एक स्वचालित वाल्व है जो वाल्व डिस्क को माध्यम के प्रवाह के माध्यम से खोलने और बंद करने के लिए ड्राइव करता है। इसका उपयोग माध्यम को वापस बहने से रोकने के लिए किया जाता है, पंप को उलटने से, और कंटेनर के दबाव से राहत नियंत्रण से बाहर होने से। यह एक वेफर कनेक्शन संरचना को अपनाता है और फ्लैंग्स या बोल्ट द्वारा पाइप फ्लैंग्स के बीच तय होता है। इसमें छोटे आकार, हल्के वजन और सुविधाजनक स्थापना की विशेषताएं हैं। यह सीमित स्थान के साथ पाइपलाइन प्रणालियों के लिए उपयुक्त है।

कोर संरचना और प्रकार
संरचनात्मक प्रकार: लिफ्ट प्रकार (H71 प्रकार): वाल्व डिस्क ऊर्ध्वाधर अक्ष के साथ ऊपर और नीचे चलती है, खोलने के लिए मध्यम दबाव पर निर्भर होती है, और वसंत समापन में सहायता करता है। यह छोटे-व्यास वाले उच्च दबाव वाले दृश्यों (DN15 ~ 350 मिमी) के लिए उपयुक्त है; स्विंग प्रकार (H44 प्रकार): वाल्व डिस्क काज अक्ष के चारों ओर घूमती है, जो कि बड़े-व्यास कम-प्रवाह पाइपलाइनों (DN50 ~ 1200 मिमी) के लिए उपयुक्त है, कम प्रवाह प्रतिरोध और छोटे समापन प्रभाव के साथ; बटरफ्लाई डबल डिस्क (H76 प्रकार): डबल डिस्क डिज़ाइन को स्प्रिंग बफरिंग के साथ जोड़ा जाता है, तेजी से समापन गति के साथ (<1 second), which significantly reduces the water hammer effect.
ज़रूरी भाग:
‌Body Materic,: स्टेनलेस स्टील (304\/316L), कार्बन स्टील (WCB\/WCC) या कम तापमान स्टील (LCB), विभिन्न मीडिया और वातावरण के लिए उपयुक्त;
‌Sealing Technology‌: मेटल हार्ड सील (वेल्डेड स्टेलाइट मिश्र धातु) या इलास्टिक सॉफ्ट सील (PTFE\/ग्रेफाइट), ANSI क्लास V\/VI रिसाव मानकों को पूरा करें।



वेफर टाइप चेक वाल्व



लाभ

एंटी-वाटर हैमर डिज़ाइन: स्प्रिंग बफर (जैसे कि पेटेंट सीएन 222798224 यू में डबल स्प्रिंग स्ट्रक्चर) या बटरफ्लाई डबल-फ्लैप डायवर्जन का उपयोग बैकफ्लो के प्रभाव को कम करने और वाल्व के जीवन को बढ़ाने के लिए किया जाता है;

कॉम्पैक्ट और कुशल: संरचनात्मक लंबाई पारंपरिक निकला हुआ किनारा चेक वाल्व का केवल 1\/3 है, और वजन 40%~ 60%तक कम हो जाता है, स्थापना स्थान की बचत;

त्वरित प्रतिक्रिया: वाल्व फ्लैप समापन समय को 0 के भीतर नियंत्रित किया जा सकता है। 3 ~ 1 सेकंड माध्यम के बैकफ्लो को सिस्टम दबाव में उतार -चढ़ाव से रोकने के लिए।

आवेदन

नगरपालिका जल आपूर्ति और जल निकासी: पंप यूनिट की सुरक्षा की रक्षा के लिए पानी के पंप को बंद करने के बाद माध्यम के बैकफ्लो को रोकें;

पेट्रोकेमिकल: उच्च दबाव प्रतिक्रिया उपकरण के इनलेट और आउटलेट पाइपलाइनों का एक-तरफ़ा प्रवाह नियंत्रण;

क्रायोजेनिक इंजीनियरिंग: तरलीकृत प्राकृतिक गैस (एलएनजी) ट्रांसमिशन सिस्टम के एंटी-बैकफ्लो;

पावर सिस्टम: बॉयलर फ़ीड वाटर पाइपलाइन में स्टीम बैकफ़्लो को रोकें।
