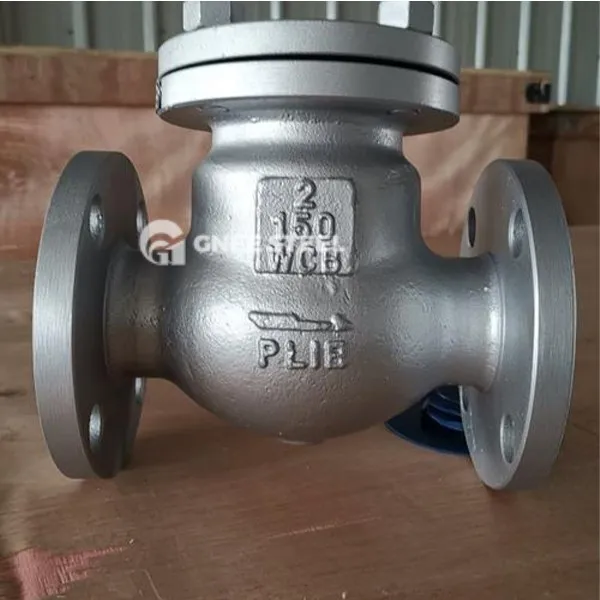

क्रायोजेनिक स्विंग चेक वाल्व
विवरण
क्रायोजेनिक स्विंग चेक वाल्व एक स्वचालित वाल्व है जिसका उपयोग विशेष रूप से कम तापमान वाली कार्य स्थितियों (जैसे कि तरलीकृत प्राकृतिक गैस, तरल नाइट्रोजन और अन्य मीडिया) के लिए किया जाता है। यह माध्यम के प्रवाह पर निर्भर करता है कि वे माध्यम को वापस बहने से रोकने के लिए वाल्व डिस्क के उद्घाटन और समापन को नियंत्रित करने के लिए, पंप को उलटने से और कंटेनर के दबाव से राहत से बाहर होने से बाहर होने से रोकते हैं। इसके डिजाइन को सीलिंग की विश्वसनीयता और कार्रवाई की संवेदनशीलता सुनिश्चित करने के लिए -196 डिग्री के नीचे चरम कम तापमान वाले वातावरण को पूरा करना होगा।
कोर संरचना
Valve शरीर और सामग्री:
Low- तापमान अनुकूलन क्षमता: वाल्व बॉडी कम तापमान वाले स्टील (जैसे LCB), ऑस्टेनिटिक स्टेनलेस स्टील (304\/316L) या डुप्लेक्स स्टील (F51\/F53) से बना है, ताकि सामग्री की ठंडी भंगुरता से बचने के लिए;
Sealing घटक: मेटल वाल्व सीट और वाल्व डिस्क का मिलान किया जाता है (हार्ड मिश्र धातु वैकल्पिक रूप से सरफेसिंग हो सकता है) कम तापमान वाली सीलिंग प्रदर्शन में सुधार करने के लिए।
Valve डिस्क design:
Swing Struction: वाल्व डिस्क काज के माध्यम से अक्ष के चारों ओर घूमता है, गुरुत्वाकर्षण या वसंत सहायता पर निर्भर करता है ताकि जल्दी से रीसेट किया जा सके और समापन प्रभाव को कम किया जा सके;
Anti-freezing Design: वाल्व डिस्क और वाल्व सीट के बीच संपर्क सतह को कम तापमान वाली कामकाजी परिस्थितियों में बर्फ के जाम से रोका जाता है।
Connection Method: निकला हुआ किनारा या क्लैंप इंस्टॉलेशन, कम तापमान पाइपिंग सिस्टम लेआउट के लिए उपयुक्त।
तकनीकी पैरामीटर Temperature Range: -196 डिग्री ~ +80 डिग्री (विशेष डिज़ाइन को +200 डिग्री) तक बढ़ाया जा सकता है; Presure Level: Class150 ~ 600lb (PN10 ~ 100MPA); Diameter range: DN50 ~ 1200 मिमी (NPS 2 "~ 48"); Leakage Level: ANSI क्लास V मानक से मिलता है, कम तापमान वाले मीडिया के रिसाव का कोई जोखिम नहीं है।
क्रायोजेनिक स्विंग चेक वाल्व विनिर्देश
|
वस्तु |
वाल्व |
|
आवेदन |
औद्योगिक बिजली संयंत्र समुद्री रासायनिक निर्माण परिवहन परिवहन |
|
पोर्ट आकार |
DN 10- DN200 |
|
गारंटी |
2 साल |
|
उत्पत्ति का स्थान |
चीन |
|
हेनान |
|
|
शक्ति |
स्वत: |
|
मीडिया का तापमान |
उच्च तापमान, कम तापमान, मध्यम तापमान, सामान्य तापमान |
|
संरचना |
झूला, लिफ्ट |
|
मिडिया |
तेल, पानी, भाप, वाष्प, एलएनजी, लॉक्स |
|
अनुकूलित समर्थन |
OEM, ODM, OBM |
|
डिज़ाइन |
BS 1868 \/ API 6D \/ ASME B16.34 |
|
दाब मूल्यांकन |
ASME 150#, 300#, 600#, 900#, 1500#, 2500# |
|
आमने - सामने |
ASME B16.10 |
|
प्रमाण पत्र |
CE\/ISO\/SGS\/MTC |

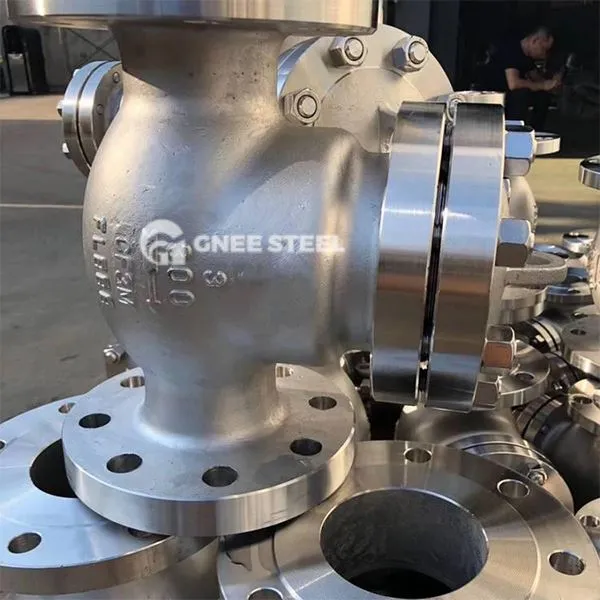

क्रायोजेनिक स्विंग चेक वाल्व
अनुप्रयोग
एलिकिफ़ाइड नेचुरल गैस (एलएनजी): एलएनजी टैंक इनलेट और आउटलेट पाइपलाइनों के एंटी-बैकफ्लो; AIR पृथक्करण इकाई: तरल ऑक्सीजन और तरल नाइट्रोजन वितरण प्रणाली का एक-तरफ़ा नियंत्रण; Chemical क्रायोजेनिक स्टोरेज: एथिलीन, लिक्विड अमोनिया और अन्य मीडिया की पाइपलाइनों के एंटी-बैकफ्लो; AEROSPACE ईंधन प्रणाली: तरल हाइड्रोजन और तरल ऑक्सीजन प्रोपेलेंट पाइपलाइनों की सुरक्षा गारंटी।
लाभ
Cryogenic प्रदर्शन: ठंड खुर और सील विफलता से बचने के लिए सामग्री और डिजाइन का दोहरा अनुकूलन; Fast Respent,: वाल्व डिस्क क्लोजिंग समय मध्यम बैकफ्लो को सिस्टम के दबाव में उतार -चढ़ाव से रोकने के लिए 1 सेकंड से कम है; Low Flow Resespence Design: फुल-डायमेटर फ्लो चैनल दबाव ड्रॉप को कम करता है और उच्च-प्रवाह क्रायोजेनिक मीडिया के लिए उपयुक्त है; लोंग-लाइफ रखरखाव: हार्ड सील संरचना और कम तापमान एंटी-जंग कोटिंग पहनने की दर को कम करते हैं।
