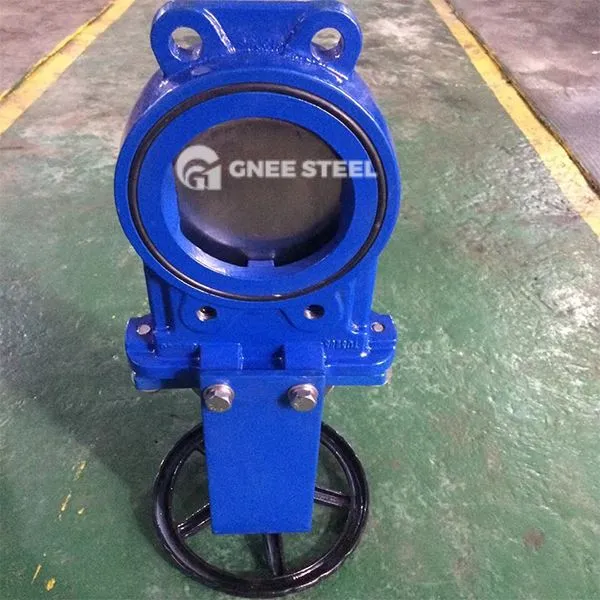

लोहे की चाकू गेट वाल्व

डक्टाइल आयरन चाकू गेट वाल्व एक चाकू-प्रकार का गेट वाल्व है जो नमनीय लोहे से बना है। इसमें चाकू गेट वाल्व की कटिंग क्षमता और नमनीय लोहे की उच्च शक्ति और संक्षारण प्रतिरोध है। यह कणों, फाइबर या उच्च चिपचिपाहट वाले माध्यम के कट-ऑफ नियंत्रण के लिए उपयुक्त है। इसका गेट एक चाकू के आकार का या पच्चर के आकार की संरचना है, और आंदोलन की दिशा तरल पदार्थ के लंबवत है। यह केवल पूरी तरह से खुले या पूरी तरह से बंद स्थिति में उपयोग किया जाता है और प्रवाह को समायोजित नहीं कर सकता है।

कोर संरचना डिजाइन

वाल्व शरीर और सामग्री

वाल्व बॉडी डक्टाइल आयरन (जैसे मॉडल PZ73x -10 Q) से बना है। एकीकृत संरचनात्मक डिजाइन रिसाव के जोखिम को समाप्त करता है और स्थायित्व में सुधार करता है।

गेट के नीचे एक ब्लेड है (वेज एंगल 5 डिग्री -50 डिग्री), जो कि फाइबर और स्लरी जैसे अशुद्धियों को काट सकता है; सीलिंग सतह के विचलन की भरपाई के लिए लोचदार गेट थोड़ा विकृत हो सकता है।

सील और ड्राइव

सीलिंग सतह कार्बाइड सरफेसिंग या पीटीएफई सामग्री से बनी होती है, जो धीमी गति से समापन सील को प्राप्त करने, विमान घर्षण को कम करने और सेवा जीवन का विस्तार करने के लिए स्टील प्लेट के समर्थन बल के साथ संयुक्त है। विभिन्न कामकाजी परिस्थितियों की स्वचालन आवश्यकताओं को पूरा करने के लिए मैनुअल, इलेक्ट्रिक, वायवीय या बेवल गियर ड्राइव का समर्थन करता है।

अमेरिकी मानक
ANSI/AWWA C509 को डिजाइन
ASME B16 के लिए आमने-सामने आयाम। 10-2000 (ISO 3 श्रृंखला)
SME/ANSI B16 के लिए निकला हुआ किनारा और ड्रिलिंग। 42-1998
ब्रिटिश मानक
BS5163, BS5150 के लिए डिजाइन
BS5163 (ISO 3Series, ISO19 श्रृंखला) के लिए आमने-सामने आयाम
BS4504 PART1 (EN1092) को निकला हुआ किनारा और ड्रिलिंग
जर्मनी मानक
DIN3352 के लिए डिजाइन
DIN3202 (F4: ISO 14 श्रृंखला; F5: ISO 15 श्रृंखला) के लिए आमने-सामने आयाम
BS EN1092 को निकला हुआ किनारा और ड्रिलिंग



लोहे की चाकू गेट वाल्व



लाभ

• ‌Wear और दबाव प्रतिरोध: डक्टाइल आयरन में उच्च तन्यता ताकत (साधारण कच्चा लोहा से बेहतर) होती है, और हार्ड सीलिंग सतह अत्यधिक अपघर्षक मीडिया (जैसे कि स्लैग और पल्प) का सामना कर सकती है।
• ‌Low प्रवाह प्रतिरोध डिजाइन: प्रवाह चैनल सीधे होने पर सीधे होता है, कम दबाव ड्रॉप के साथ, बड़े प्रवाह परिदृश्यों के लिए उपयुक्त है।
• ‌Easy रखरखाव: कॉम्पैक्ट संरचना, हल्के वजन, और वाल्व शरीर का कक्ष-मुक्त डिजाइन अशुद्धता जमाव को कम करता है और रखरखाव की आवृत्ति को कम करता है।

अनुप्रयोग

• ‌Environmental संरक्षण और सीवेज उपचार: पाइप रुकावट (जैसे कि पेपरमेकिंग उद्योग में सीवेज नियंत्रण) को रोकने के लिए फाइबर और ठोस कणों से युक्त सीवेज को काटें।
• ‌Mining और धातुकर्म: उच्च-चिपचिपाहट या कण युक्त मीडिया जैसे घोल और कीचड़ के परिवहन को नियंत्रित करें।
• ‌Food और रासायनिक उद्योग: सैनिटरी डिजाइन का उपयोग घोल या संक्षारक मीडिया के लिए किया जा सकता है (सामग्री प्रमाणन मानकों को पूरा करना चाहिए)।
