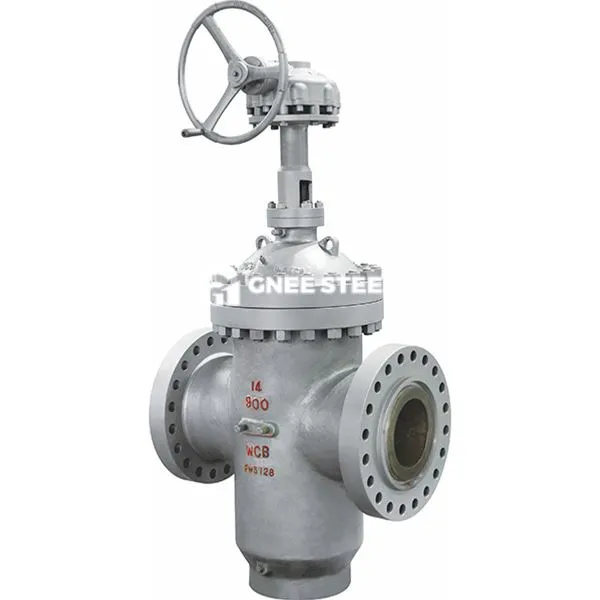

नाली गेट वाल्व के माध्यम से

कोंडिट गेट वाल्व के माध्यम से एक फुल-पास फ्लो चैनल डिज़ाइन के साथ एक गेट वाल्व है। जब गेट खोला जाता है, तो यह पूरी तरह से द्रव चैनल से अलग हो जाता है, जिससे एक बिना रुके सीधे प्रवाह चैनल बनता है। जब द्रव से गुजरता है तो दबाव ड्रॉप बेहद छोटा (नगण्य) होता है। इस प्रकार के वाल्व को पूर्ण-खुले/पूर्ण-बंद द्रव अवरुद्ध करने के लिए डिज़ाइन किया गया है और यह प्रवाह विनियमन के लिए उपयुक्त नहीं है।

प्रवाह चैनल डिजाइन

पूर्ण-बोर संरचना: वाल्व शरीर की आंतरिक गुहा पाइपलाइन के आंतरिक व्यास के अनुरूप है। गेट को वाल्व गुहा के शीर्ष पर उठा लिया जाता है, द्रव बिना रुकावट के, अशांति और ऊर्जा हानि को कम करने के बिना गुजर सकता है।
‌ Bidirectional सीलिंग: जब गेट वाल्व सीट की सील सतह से संपर्क करता है, तो द्विदिश कटऑफ मध्यम दबाव या यांत्रिक प्रीलोड के माध्यम से प्राप्त किया जाता है, जो आगे या रिवर्स प्रवाह के साथ पाइपलाइन सिस्टम के लिए उपयुक्त है।
‌
ज़रूरी भाग

बोनट कनेक्शन: बोनट और वाल्व बॉडी बोल्ट फ्लैंग्स (जैसे एएनएसआई स्टैंडर्ड फ्लैंग्स) से जुड़े होते हैं, जो कि सीलिंग गास्केट या आंतरिक घटकों के डिस्सैमली और रखरखाव के लिए सुविधाजनक है।
‌
गेट प्रकार:
‌Wedge के आकार का एकल गेट: वाल्व सीट को वेज एंगल द्वारा दबाने के लिए मजबूर किया जाता है, जो मध्यम और कम दबाव वाले साफ मीडिया के लिए उपयुक्त है।
‌Parallel डबल गेट: सीलिंग सतह त्रुटि को स्प्रिंग्स या मैकेनिकल वेजेज द्वारा मुआवजा दिया जाता है, और यह उच्च दबाव और कण युक्त मीडिया के लिए प्रतिरोधी है।
‌
प्रदर्शन लाभ
‌Low प्रवाह प्रतिरोध: पूरी तरह से खुली स्थिति में प्रवाह प्रतिरोध गुणांक केवल {{0}}}}} 1 ~ 0.2 है, जो लंबी दूरी की पाइपलाइनों या उच्च प्रवाह दर परिदृश्यों के लिए उपयुक्त है।
‌High Sealing‌: सीलिंग सतह को हार्ड मिश्र धातु (जैसे कि स्टेलाइट) के साथ वेल्डेड किया जाता है, ‌HRC50 ~ 60‌ की कठोरता के साथ, कटाव और संक्षारण के लिए प्रतिरोधी।

• उपलब्ध आकार (नाममात्र): 2 "/DN50 से 24 ''/DN600

• काम का दबाव: 300 साई (21 बार) • सीट प्रकार: लचीला वेज

• फिनिश: फ्यूजन बॉन्डेड एपॉक्सी लेपित आंतरिक और बाहरी

• कनेक्शन: ANSI B16.1 क्लास 125, en 1092-2 PN10 या en 1092-2 PN16 के अनुसार निकला हुआ व्यास और मोटाई

• विनिर्देश: डिजाइन और आयाम AWWA C515 के अनुरूप हैं।

• सुविधाएँ: पर्यवेक्षी स्विच के आसान लगाव के लिए पूर्व-नॉटेड, स्टेनलेस स्टील स्टेम



नाली गेट वाल्व के माध्यम से



अनुप्रयोग

पेट्रोकेमिकल उद्योग: तेल शोधन इकाइयों में रिएक्टरों के इनलेट और आउटलेट पाइपलाइन, सल्फर युक्त तेल और गैस मीडिया के लिए उपयुक्त (NACE MR0175 प्रमाणित सामग्री की आवश्यकता है)।
नगरपालिका जल आपूर्ति और जल निकासी: शहरी जल आपूर्ति ट्रंक पाइप और सीवेज उपचार संयंत्र, सिर के नुकसान को कम करने के लिए पूर्ण-बोर डिजाइन का उपयोग करते हुए।
पावर सिस्टम: स्टीम पाइप नेटवर्क और बॉयलर फ़ीड पानी की पाइपलाइन, उच्च तापमान के लिए प्रतिरोधी (425 डिग्री से कम या बराबर) और उच्च दबाव (PN6.4 MPA) स्थितियां।

चयन और संचालन सावधानियाँ

कार्यशील स्थिति अनुकूलन: कणों वाले मध्यम के लिए, समानांतर डबल गेट + हार्ड सील संरचना को ठेला से बचने के लिए पसंद किया जाता है।
उच्च तापमान दृश्यों के लिए, कास्ट स्टील (WCB) या जाली स्टील (A105) वाल्व बॉडी को चुना जाना चाहिए, और उच्च तापमान बोल्ट सामग्री (जैसे B7 मिश्र धातु स्टील) के साथ मेल खाता है।
ऑपरेशन विनिर्देश: उच्च गति वाले तरल पदार्थ को सीलिंग सतह को मिटाने से रोकने के लिए लंबे समय तक आधे-खुले राज्य में संचालित करने के लिए मना किया जाता है।
मैनुअल ऑपरेशन टोक़ को 200 n · m of से कम या बराबर के भीतर नियंत्रित किया जाना चाहिए। उच्च टोक़ परिदृश्यों के लिए एक गियरबॉक्स या इलेक्ट्रिक एक्ट्यूएटर की सिफारिश की जाती है।
