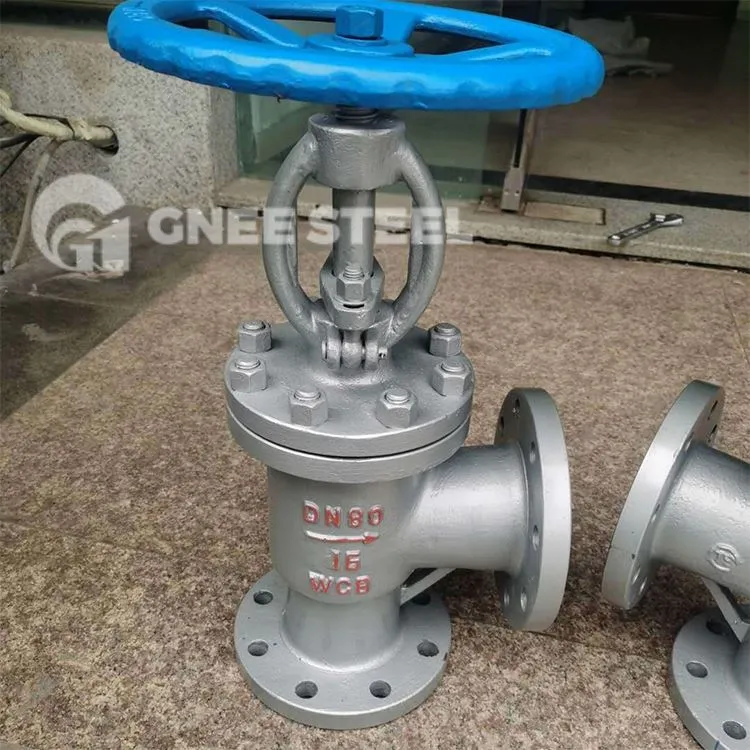

कोण ग्लोब वाल्व

कोण ग्लोब वाल्व खुला, वाल्व फ्लैप की शुरुआती ऊंचाई, 25% से 30% के नाममात्र व्यास के लिए, प्रवाह अधिकतम तक पहुंच गया है, कि वाल्व पूरी तरह से खुली स्थिति तक पहुंच गया है। तो ग्लोब वाल्व की पूर्ण खुली स्थिति, वाल्व के स्ट्रोक द्वारा निर्धारित की जानी चाहिए।

• विनिर्देश

आकार सीमा: 1/2〞~24〞 (DN15~DN600)
कक्षा सीमा: कक्षा 150~ कक्षा 2500 (पीएन10~पीएन420)
डिज़ाइन एसटीडी: एपीआई 600/ एएसएमई बी16.34

• विशेषतायें एवं फायदे

रखरखाव और मरम्मत में आसान
अच्छी समापन क्षमता
छोटी तने की यात्रा
एकाधिक शैलियाँ उपलब्ध हैं
अच्छी थ्रॉटलिंग क्षमता
चेक वाल्व के रूप में इस्तेमाल किया जा सकता है

• एंगल ग्लोब वाल्व कैसे चुनें?

एंगल ग्लोब वाल्व के चयन के लिए कुछ बुनियादी मानदंड हैं

चयनित वाल्व के उद्देश्य, काम करने की स्थिति और संचालन और नियंत्रण विधियों के अनुसार चयन।
काम करने वाले माध्यम की विशेषताओं के अनुसार चयन, अर्थात् काम करने का दबाव, काम करने का तापमान, संक्षारक गुण, मध्यम चिपचिपापन, क्या इसमें ठोस कण हैं या क्या यह विषाक्त, ज्वलनशील, विस्फोटक, आदि है।
द्रव विशेषताओं की आवश्यकताओं के अनुसार वाल्वों का चयन, जैसे प्रवाह प्रतिरोध, विस्थापन, प्रवाह विशेषताएँ, सीलिंग ग्रेड।
स्थापना आकार और बाहरी आकार की आवश्यकताओं के अनुसार चयन किया जाता है, यानी, नाममात्र व्यास, कनेक्शन विधि, पाइपलाइन के साथ कनेक्शन आकार, बाहरी आयाम या वजन सीमाएं।
वाल्व उत्पाद की विश्वसनीयता, सेवा जीवन और विद्युत उपकरणों के विस्फोट-प्रूफ प्रदर्शन के लिए अन्य आवश्यकताओं के आधार पर चयन।

• एंगल सीट वाल्व बनाम ग्लोब वाल्व

  इन वाल्वों का मूल डिज़ाइन ग्लोब वाल्वों के समान है, लेकिन वे द्रव प्रवाह की दिशा में मौलिक रूप से भिन्न होते हैं, क्योंकि एक कोण वाल्व में द्रव 90 डिग्री पर मुड़ जाता है। इस प्रकार के वाल्व में प्रवाह का प्रतिरोध ग्लोब वाल्व की तुलना में कम होता है, जिसे एल्बो द्वारा प्रतिस्थापित किया जाता है। स्थापना समय बचाने के अलावा, कोण वाल्व पाइपवर्क में फिटिंग की संख्या को कम करते हैं। कोण वाल्वों का उपयोग स्पंदनशील प्रवाह वाले अनुप्रयोगों में भी किया जा सकता है, क्योंकि वे ऐसे प्रवाह के कीचड़ प्रभाव को संभालने में सक्षम हैं।

  यदि पाइपलाइन मोड़ पर ग्लोब वाल्व स्थापित किया गया है, तो कोण पैटर्न बॉडी दो लाभ प्रदान करती है। सबसे पहले, एक कोण पैटर्न डिज़ाइन एक मानक पैटर्न डिज़ाइन की तुलना में प्रवाह के लिए बहुत कम प्रतिरोध प्रदान करता है। दूसरा, कोण पैटर्न डिज़ाइन पाइप जोड़ों की संख्या को कम करता है और कोहनी की आवश्यकता को समाप्त करता है।
