एपीआई 6 डी ग्लोब वाल्व विवरण
एपीआई 6 डी ग्लोब वाल्व एक मजबूर सील स्टॉप वाल्व है, जिसे अमेरिकन पेट्रोलियम इंस्टीट्यूट (एपीआई) द्वारा तैयार एपीआई 6 डी मानक के अनुसार डिजाइन, निर्मित और निरीक्षण किया गया है। यह विशेष रूप से उच्च दबाव और उच्च जोखिम वाले मीडिया जैसे तेल और प्राकृतिक गैस के साथ पाइपलाइन प्रणालियों में उपयोग किया जाता है ताकि कठोर काम की परिस्थितियों में सुरक्षा और विश्वसनीयता सुनिश्चित हो सके। इसके मुख्य विनिर्देशों में शामिल हैं:
डिजाइन मानक: एपीआई 6 डी और एपीआई 602 (छोटे-व्यास वाल्वों के लिए पूरक मानक) का पालन करें;
परीक्षण मानक: एपीआई 598 के अनुसार सीलिंग और शक्ति परीक्षण करें;
कनेक्शन मानक: निकला हुआ किनारा आकार ANSI B16.5 से मेल खाता है, और संरचनात्मक लंबाई ANSI B16.10 के साथ अनुपालन करती है।
मुख्य कार्य और तकनीकी सुविधाएँ
मूलभूत प्रकार्य
मीडिया ऑन-ऑफ: वाल्व डिस्क और वाल्व सीट की मजबूर सीलिंग संरचना के माध्यम से पाइपलाइन मीडिया को काटें या कनेक्ट करें, तरल पदार्थ, गैसों और भाप के लिए उपयुक्त;
उच्च दबाव अनुकूलनशीलता: लंबी दूरी के तेल और गैस पाइपलाइनों और शोधन इकाइयों के लिए उपयुक्त, 150lb ~ 1500lb (कुछ मॉडल 2500lb तक पहुंचने) के नाममात्र दबाव का समर्थन करता है।
तकनीकी सुविधाओं
Material: वाल्व बॉडी ज्यादातर जाली स्टील या स्टेनलेस स्टील (जैसे 304/316L) से बना होता है, जो उच्च तापमान और जंग के लिए प्रतिरोधी होता है;
Sealing Design: कार्बाइड सीलिंग सतह (जैसे स्टेलाइट मिश्र धातु) की ओवरलेइंग पहनने के प्रतिरोध और उच्च तापमान सीलिंग प्रदर्शन में सुधार करने के लिए;
Drive मोड: स्वचालित नियंत्रण की जरूरतों को पूरा करने के लिए मैनुअल (हैंडव्हील/गियरबॉक्स) या इलेक्ट्रिक एक्ट्यूएटर का समर्थन करता है।
एपीआई 6 डी ग्लोब वाल्व विनिर्देश
आकार: dn 15--400 मिमी
दबाव: pn 10-64, 125-900 lb
मध्यम: पानी, हवा, गैस, आदि
तापमान: -29 ~ {+450 c
सामग्री: कच्चा लोहा, कार्बन स्टील, स्टेनलेस स्टील
डिजाइन: ASME B16.34; दीन 3356; BS1873
निरीक्षण और परीक्षण: एपीआई 598/एपीआई 6 डी; दीन 3230; BS5146
आमने -सामने: ASME B16.10; दीन 3202; BS2080;

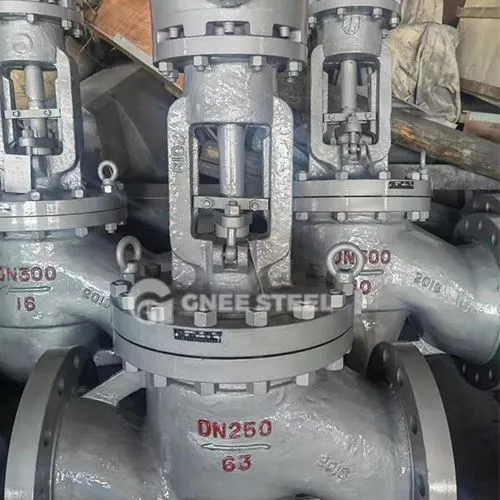

एपीआई 6 डी ग्लोब वाल्व
चयन और रखरखाव बिंदु
चयन सिफारिशें
उच्च दबाव वाले परिदृश्य: जाली स्टील वाल्व बॉडी + कार्बाइड सीलिंग सरफेस मॉडल (जैसे कि J41W श्रृंखला) को प्राथमिकता दी जाती है;
संक्षारक मीडिया: स्टेनलेस स्टील सामग्री + बेलोज़ सीलिंग संरचना (जैसे कि J941H श्रृंखला) का उपयोग किया जाता है।
रखरखाव विनिर्देश
आवधिक अंशांकन: हर 6 महीने में सीलिंग टेस्ट करें (एपीआई 598 मानक के अनुसार);
संचालन विनिर्देश: अत्यधिक मजबूर बंद से बचें जो वाल्व स्टेम की विरूपण का कारण बन सकता है, और आवश्यक होने पर स्नेहन जोड़ सकता है।
