दीन स्टेनलेस स्टील ग्लोब वाल्व विवरण
DIN STAINLESS STEEL GLOBE वाल्व जर्मन औद्योगिक मानक (DIN) के अनुसार डिजाइन और निर्मित किए गए मजबूर सीलिंग स्टॉप वाल्व का एक प्रकार है। यह स्टेनलेस स्टील (जैसे 304, 316L, आदि) से बना है और विशेष रूप से औद्योगिक पाइपलाइन प्रणालियों में उपयोग किया जाता है जिन्हें उच्च संक्षारण प्रतिरोध और उच्च सीलिंग आवश्यकताओं की आवश्यकता होती है। इसके मुख्य मानकों में शामिल हैं:
डिजाइन और विनिर्माण मानक: वाल्व शरीर की संरचना, सामग्री और दबाव स्तर को मानकीकृत करने के लिए DIN EN सीरीज़ (जैसे DIN EN 13709) का संदर्भ लें;
कनेक्शन विधि: निकला हुआ किनारा आकार यूरोपीय पाइपलाइन प्रणालियों के साथ संगतता सुनिश्चित करने के लिए DIN मानकों (जैसे DIN 2501) का अनुपालन करता है।
मुख्य संरचना और तकनीकी विशेषताओं
सामग्री और मुहर डिजाइन
वाल्व बॉडी मटेरियल: मुख्य रूप से 304 और 316L स्टेनलेस स्टील, उत्कृष्ट संक्षारण प्रतिरोध के साथ, एसिड और क्षार मीडिया और उच्च स्वच्छता दृश्यों के लिए उपयुक्त;
सीलिंग संरचना: फ्लैट या शंक्वाकार सीलिंग को अपनाएं (वाल्व डिस्क और वाल्व सीट को हार्ड मिश्र धातु के साथ वेल्डेड किया जाता है), और कुछ मॉडल मीडिया के रिसाव को रोकने के लिए धौंकनी डबल सीलिंग से सुसज्जित हैं।
Drive और ऑपरेशन मोड
विभिन्न कार्य स्थितियों की सटीक नियंत्रण आवश्यकताओं को पूरा करने के लिए मैनुअल (हैंडव्हील, गियरबॉक्स) और स्वचालित ड्राइव (इलेक्ट्रिक\/वायवीय एक्ट्यूएटर) का समर्थन करता है;
वाल्व स्टेम आंदोलन: छुपा हुआ स्टेम या ओपन स्टेम डिजाइन, ओपन स्टेम संरचना वाल्व खोलने के लिए सुविधाजनक है।
दीन स्टेनलेस स्टील ग्लोब वाल्व स्पेसिफिकेशन
|
वस्तु |
वाल्व |
|
आवेदन |
औद्योगिक उपयोग, जल औद्योगिक उपयोग, घरेलू उपयोग |
|
पोर्ट आकार |
DN 10- DN2000 |
|
गारंटी |
24 महीना |
|
उत्पत्ति का स्थान |
चीन |
|
हेनान |
|
|
शक्ति |
मैनुअल, इलेक्ट्रिक |
|
मीडिया का तापमान |
उच्च तापमान, कम तापमान, मध्यम तापमान, सामान्य तापमान |
|
ब्रांड का नाम |
गनी |
|
संरचना |
बंद |
|
मिडिया |
तेल, पानी, भाप, गैस, रसायन |
|
अनुकूलित समर्थन |
OEM, ODM, OBM |
|
डिलीवरी का समय |
7-15 दिन |
|
शरीर की सामग्री |
डक्टाइल आयरन\/डब्ल्यूसीबी\/स्टेनलेस स्टील |
|
सील सामग्री |
एनबीआर\/ईपीडीएम\/पीटीएफई\/विटॉन\/सिलिकॉन आदि |
|
कलई करना |
स्वनिर्धारित |
|
निकला हुआ किनारा मानक |
PN6\/10\/16\/25\/11\/150LB\/JIS5K\/10K\/AS2129 टेबल D\/E\/F |
|
पेंच |
दबाव प्रक्रिया से बनाया गया स्टील |
|
उकसाना |
हैंड व्हील, वर्म व्हील, वायवीय एक्ट्यूएटर और इलेक्ट्रिक |
|
अंत संबंध |
Flanged FF, RF, RTJ, BW समाप्त होता है |
|
एलन बोल्ट |
कार्बनकरण प्रक्रिया |
|
दरवाज़ा |
डक्टाइल आयरन + ईपीडीएम या एनबीआर |

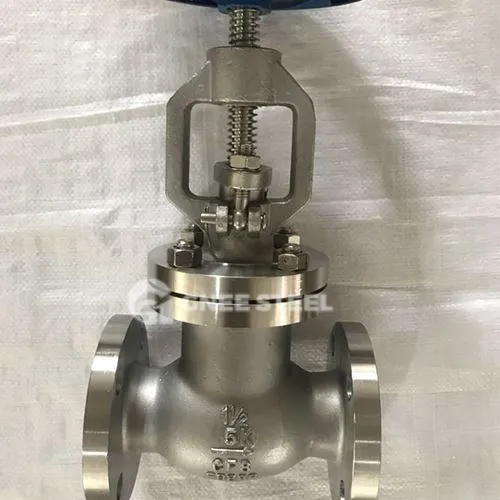

दीन स्टेनलेस स्टील ग्लोब वाल्व
अन्य मानक ग्लोब वाल्व के लाभ:
बनाम राष्ट्रीय मानक ग्लोब वाल्व:
सीलिंग प्रदर्शन: धौंकनी सीलिंग संरचना आगे रिसाव के जोखिम को कम करती है और यूरोप के कड़े पर्यावरण संरक्षण आवश्यकताओं को पूरा करती है;
मानकीकृत अनुकूलन: निकला हुआ किनारा इंटरफ़ेस मूलधारा यूरोपीय पाइपलाइन प्रणाली के साथ मूल रूप से जोड़ता है, परिवर्तन की लागत को कम करता है।
वीएस एएनएसआई ग्लोब वाल्व:
सामग्री संक्षारण प्रतिरोध: 316L स्टेनलेस स्टील एक उच्च अनुपात के लिए, अत्यधिक संक्षारक मीडिया के लिए उपयुक्त है;
संरचनात्मक लचीलापन: छुपा रॉड और एक्सपोज्ड रॉड के दोहरे डिजाइन का समर्थन करता है, जटिल स्थापना स्थान के अनुकूल है।
