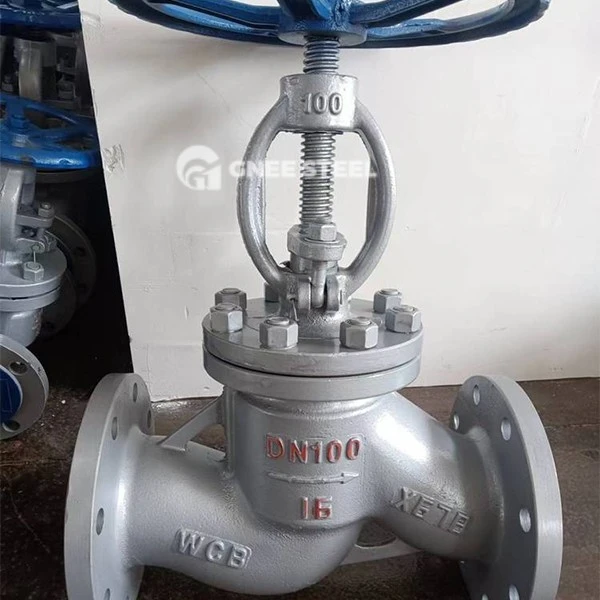

कार्बन स्टील ग्लोब वाल्व

कार्बन स्टील ग्लोब वाल्व मुख्य सामग्री के रूप में कार्बन स्टील (जैसे WCB, A105, आदि) से बना एक मजबूर सीलिंग वाल्व है। यह वाल्व डिस्क के ऊर्ध्वाधर उठाने और कम आंदोलन के माध्यम से मध्यम ऑन-ऑफ नियंत्रण का एहसास करता है। यह मध्यम-उच्च दबाव, उच्च तापमान और संक्षारक मीडिया के कट-ऑफ दृश्यों के लिए उपयुक्त है। इसकी मुख्य संरचनात्मक विशेषताओं में शामिल हैं:

वाल्व बॉडी और वाल्व कवर: कार्बन स्टील कास्टिंग या फोर्जिंग प्रक्रिया को अपनाया जाता है, उच्च यांत्रिक शक्ति और संक्षारण प्रतिरोध के साथ;

वाल्व डिस्क और वाल्व सीट: सीलिंग सतह को उच्च तापमान और उच्च दबाव के तहत विश्वसनीय सीलिंग सुनिश्चित करने के लिए हार्ड मिश्र धातु या लचीली ग्रेफाइट सामग्री के साथ वेल्डेड किया जाता है;

ड्राइव मोड: वाल्व स्टेम हैंडव्हील/एक्ट्यूएटर के साथ जुड़ा हुआ है, और वाल्व डिस्क को थ्रेडेड ट्रांसमिशन द्वारा उठाया और कम किया जाता है।

संरचना -अभिक्रिया
‌Flow चैनल फॉर्म ‌
‌Straight-through प्रकार: छोटे दबाव ड्रॉप, कम दबाव और उच्च-प्रवाह परिदृश्यों के लिए उपयुक्त; ‌Right-ange type‌: वाल्व बॉडी का इनलेट और आउटलेट 90 डिग्री है, इंस्टॉलेशन स्पेस सेविंग।
‌ sealing system‌
‌Metal हार्ड सील: वाल्व डिस्क और वाल्व सीट को स्टेलाइट मिश्र धातु के साथ वेल्डेड किया जाता है, जो उच्च तापमान पहनने के लिए प्रतिरोधी है; ‌Packing Seal‌: लचीले ग्रेफाइट या PTFE पैकिंग का उपयोग मध्यम रिसाव को रोकने के लिए वाल्व स्टेम पर किया जाता है।
‌Drive घटक ‌
‌Handwheel ऑपरेशन: 200 मिमी से कम या उसके बराबर डीएन के साथ मध्यम और कम दबाव वाले वाल्वों के लिए उपयुक्त; ‌Actuator‌: वायवीय/इलेक्ट्रिक ड्राइव उच्च दबाव या रिमोट कंट्रोल आवश्यकताओं के लिए उपयुक्त है।



कार्बन स्टील ग्लोब वाल्व



चयन बिंदु
‌Pressure Matching‌: सिस्टम वर्किंग प्रेशर के अनुसार नाममात्र दबाव स्तर (जैसे PN16/PN40) का चयन करें;
‌Medium विशेषताएँ:
संक्षारक मीडिया को अधिमानतः स्टेनलेस स्टील इंटर्नल (जैसे कि 316 वाल्व स्टेम्स) का उपयोग करना चाहिए;
कणों वाले तरल पदार्थों को पहनने के प्रतिरोधी हार्ड सील या सिरेमिक लेपित वाल्व डिस्क्स का चयन करना चाहिए;
‌INSTOLLATION SPACE‌:
राइट-एंगल संरचना अंतरिक्ष-विवश परिदृश्यों के लिए उपयुक्त है;
बड़े व्यास (200 मिमी से अधिक या उससे अधिक डीएन) को ऑपरेटिंग टॉर्क को कम करने के लिए इलेक्ट्रिक एक्ट्यूएटर्स से लैस होने की सिफारिश की जाती है।
