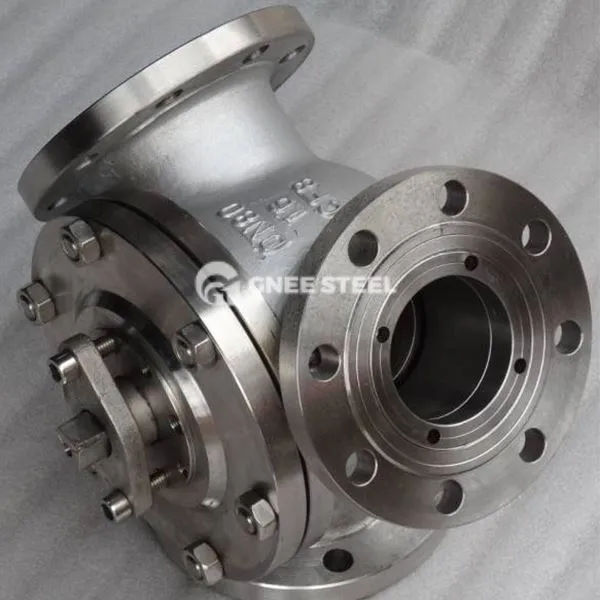

Flanged 3- वे बॉल वाल्व

निकला हुआ किनारा थ्री-वे बॉल वाल्व एक वाल्व है जो मध्यम मोड़, संगम या प्रवाह दिशा को तीन-तरफ़ा पाइपलाइन डिजाइन के माध्यम से स्विच करने का एहसास करता है। इसकी मुख्य संरचना में तीन-टुकड़ा वाल्व बॉडी (बाएं वाल्व बॉडी, राइट वाल्व कवर, मिडिल वाल्व बॉडी) और एक टी-टाइप/एल-टाइप बॉल शामिल हैं। यह एक निकला हुआ किनारा के माध्यम से पाइपलाइन से जुड़ा हुआ है, और गेंद माध्यम की प्रवाह दिशा को नियंत्रित करने के लिए 90 डिग्री को घुमाता है। मुख्य विशेषताओं में शामिल हैं:

तीन-तरफ़ा प्रवाह चैनल: टी-टाइप (तीन-तरफ़ा मोड़) या एल-प्रकार (दाएं-कोण उलट) संरचना का समर्थन करता है, जटिल पाइपलाइन प्रणालियों के लिए उपयुक्त;

मॉड्यूलर वाल्व बॉडी: थ्री-पीस निकला हुआ किनारा कनेक्शन डिजाइन, सील को अलग करने और बनाए रखने और बदलने के लिए आसान;

सील फॉर्म: सॉफ्ट सील (पीटीएफई, रबर) या हार्ड सील (हार्ड मिश्र धातु), लीकेज लेवल एएनएसआई VI स्तर तक पहुंचता है।

कार्य सिद्धांत और प्रदर्शन लाभ
काम के सिद्धांत:
‌T-type tee‌: बॉल चैनल को मध्यम डायवर्सन या मिक्सिंग (जैसे रासायनिक रिएक्टर फीडिंग) को प्राप्त करने के लिए तीन-तरफ़ा बंदरगाह के साथ गठबंधन किया जाता है; ‌L-Type Tee‌: गेंद इनलेट और आउटलेट दिशाओं को स्विच करने के लिए 90 डिग्री को घुमाता है, जो मध्यम प्रवाह दिशा स्विचिंग (जैसे कि क्लीनिंग पाइपलाइनों के दो-तरफ़ा फ्लशिंग) के लिए उपयुक्त है। ‌Performance लाभ::
‌Low प्रवाह प्रतिरोध: पूर्ण-व्यास डिजाइन, द्रव प्रतिरोध गुणांक एक सीधे पाइप के करीब है, सिस्टम दबाव हानि को कम करता है; ‌Multi-Flow Control‌: एक एकल वाल्व डायवर्सन, संगम या उलट हो सकता है, पाइपलाइन लेआउट को सरल बना सकता है; ‌Fast Response,: मैनुअल/वायवीय ड्राइव 1 सेकंड के उद्घाटन और समापन के बराबर या बराबर का समर्थन करता है, उच्च-आवृत्ति संचालन परिदृश्यों के लिए उपयुक्त है।



निकला हुआ किनारा3- रास्तागेंद वाल्व



‌Selection सुझाव::

प्रवाह दिशा आवश्यकताएँ: टी-टाइप फ्लो डायवर्सन/मर्जिंग के लिए उपयुक्त है, और एल-टाइप फ्लो दिशा स्विचिंग के लिए समर्पित है;
‌Medium विशेषताएँ: कणों वाले तरल पदार्थों के लिए, हार्ड सील या टंगस्टन कार्बाइड लेपित गेंदों को चुनें;
‌Flange मानक: मैच पाइपलाइन निकला हुआ किनारा विनिर्देश (जैसे कि HG/T20592, ASME B16.5) ‌।

स्थापना विनिर्देशों::

वाल्व शरीर के विरूपण के कारण रिसाव को रोकने के लिए निकला हुआ किनारा बोल्ट को तिरछे सममित रूप से कड़ा करने की आवश्यकता होती है;
आसपास के उपकरणों के साथ हस्तक्षेप से बचने के लिए रिजर्व वाल्व स्टेम ऑपरेटिंग स्पेस (90 डिग्री से अधिक या बराबर)।
