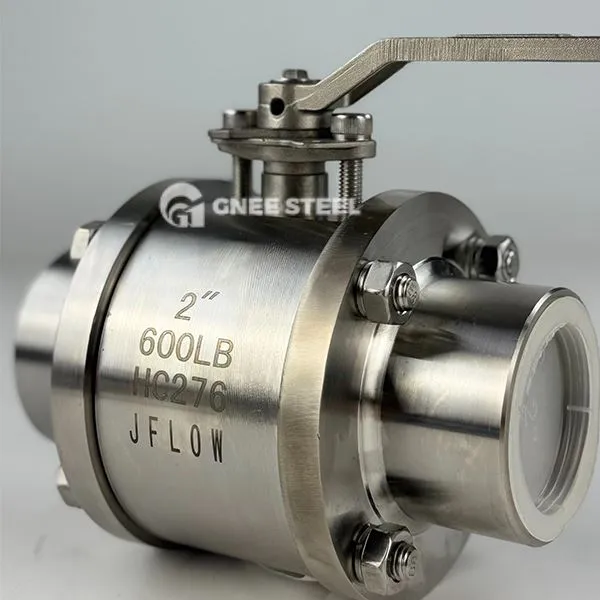

हेस्टेलॉय C276 बॉल वाल्व विवरण
Hastelloy C276 बॉल वाल्व, C276 मिश्र धातु से बने औद्योगिक वाल्व हैं जो कि पाइपलाइन मीडिया के उद्घाटन और समापन को प्राप्त करने के लिए या क्षेत्र के रोटेशन के माध्यम से प्रवाह विनियमन को प्राप्त करते हैं। इसकी मुख्य संरचना में शामिल हैं:
वाल्व बॉडी मटेरियल:
मुख्य शरीर हेस्टेलॉय C276 मिश्र धातु (निकेल-आधारित, 57% नी, 16% सीआर, 16% मो, आदि) से बना है, जिसमें उच्च संक्षारण प्रतिरोध है;
कुछ प्रमुख घटकों (जैसे कि वाल्व सीट, वाल्व स्टेम) को सामग्री को बढ़ाने के लिए चुना जा सकता है (जैसे कि PTFE सील या कार्बाइड चढ़ाना)।
सील फॉर्म:
सॉफ्ट सील: वाल्व सीट पीटीएफई या ग्रेफाइट से बना है, जो स्वच्छ माध्यम के लिए उपयुक्त है;
हार्ड सील: वाल्व सीट हार्ड मिश्र धातु (जैसे टंगस्टन कार्बाइड) के साथ सामने आती है, जो कण घर्षण के लिए प्रतिरोधी है।
ड्राइविंग मोड:
दूरस्थ स्वचालित नियंत्रण प्राप्त करने के लिए इलेक्ट्रिक और वायवीय एक्ट्यूएटर्स का समर्थन करें;
कुछ मॉडल चरम काम की परिस्थितियों में सुरक्षा सुनिश्चित करने के लिए अग्निशमन और एंटी-स्टैटिक संरचना से लैस हैं।
हेस्टेलॉय C276 बॉल वाल्व विनिर्देशन
|
वाल्व डिजाइन |
API 6D / BS5351 / API608 |
| दबाव परीक्षण | एपीआई 6 डी/ एपीआई 598 |
| आमने - सामने | ASME B 16.10, API 6D |
| संबंध समाप्त होता है | ASME B16.5, 26 से अधिक "ASME B16.47 श्रृंखला A और B द्वारा |
| आकार | 2 "से 36" (dn 50- dn900) |
| दबाव | 150lb/300lb/600lb/900lb/1500lb/2500lb |
| सामग्री | C276, A105, LF2, F304, F316/F51, F52, मिश्र धातु 20# |
अन्य सामग्री बॉल वाल्व की तुलना
| शर्तें | Hastelloy C276 बॉल वाल्वेस | स्टेनलेस स्टील/सामान्य मिश्र धातु बॉल वाल्व |
|---|---|---|
| संक्षारण प्रतिरोध | मजबूत एसिड, क्लोराइड्स, और उच्च तापमान वाले हैलोजेन के लिए प्रतिरोधी, जीवन का विस्तार 3-5 बार। | लगातार प्रतिस्थापन की आवश्यकता होती है |
| उच्च तापमान प्रदर्शन | तापमान प्रतिरोधी 450 डिग्री तक, स्थिर कठोरता (hb 200-300}) | 300 डिग्री से ऊपर, विकृत करने के लिए आसान, सील की विफलता का उच्च जोखिम |
| Appliced medium | कणों और फाइबर युक्त जटिल मीडिया के लिए उपयुक्त | केवल स्वच्छ तरल पदार्थ, संदूषक सीलिंग सतहों को नुकसान पहुंचा सकते हैं। |
| व्यापक लागत | उच्च प्रारंभिक निवेश, लेकिन लंबे रखरखाव चक्र और स्वामित्व की कम कुल लागत | कम प्रारंभिक लागत, लेकिन लगातार प्रतिस्थापन और उच्च समग्र लागत |
हेस्टेलॉय C276 बॉल वाल्व
अनुप्रयोग
रसायन उद्योग:
मजबूत एसिड/क्षार मीडिया संदेश (जैसे नाइट्रिक एसिड, हाइड्रोफ्लोरिक एसिड पाइपलाइन);
रिएक्टरों, बाष्पीकरणकर्ताओं और अन्य उपकरणों की प्रक्रिया नियंत्रण।
ऊर्जा और तेल और गैस:
अपतटीय प्लेटफार्मों पर क्लोरीन युक्त तेल और गैस पाइपलाइनों, रिफाइनरियों के लिए उच्च तापमान और उच्च दबाव वाले वाल्व;
खट्टा प्राकृतिक गैस वेलहेड उपकरण।
पर्यावरण संरक्षण और धातुकर्म:
सीवेज उपचार प्रणाली (संक्षारण प्रतिरोधी घोल परिवहन);
उच्च तापमान ग्रिप गैस उपचार और धातुकर्म पिघला हुआ धातु पाइपलाइनों।
