वायवीय 3 रास्ता गेंद वाल्व

वायवीय तीन-तरफ़ा गेंद वाल्व एक तीन-तरफ़ा गेंद वाल्व है जो संपीड़ित हवा द्वारा संचालित है। वायवीय एक्ट्यूएटर मध्यम प्रवाह दिशा के स्विचिंग, डायवर्जन या संगम को पूरा करने के लिए गेंद के 90 डिग्री रोटेशन का एहसास करता है। इसकी मुख्य श्रेणियों में शामिल हैं:

‌L- प्रकार का प्रवाह चैनल: मध्यम प्रवाह दिशा के दाहिने-कोण स्विचिंग के लिए दो पारस्परिक रूप से लंबवत चैनलों को जोड़ता है (जैसे कि इनलेट → आउटलेट ए/बी स्विचिंग);
‌T- प्रकार का प्रवाह चैनल: तीन ऑर्थोगोनल पाइपलाइनों के कनेक्शन या ट्रंकेशन का समर्थन करता है, और साथ ही साथ मोड़, संगम और बहु-तरफ़ा प्रवाह विनियमन का एहसास कर सकता है।

कोर संरचना और तकनीकी मापदंड
‌Main संरचना:
‌Valve बॉडी मटेरिस: स्टेनलेस स्टील (304/316L), कास्ट स्टील, आदि, संक्षारण प्रतिरोध रासायनिक और समुद्री वातावरण के लिए उपयुक्त है;
‌Sealing System‌:
सॉफ्ट सील (PTFE वाल्व सीट): रिसाव स्तर VI तक पहुंचता है, लागू तापमान -30-180 डिग्री;
धातु हार्ड सील: तापमान -196-450 डिग्री का सामना करना, उच्च तापमान और उच्च दबाव की स्थिति के लिए उपयुक्त। ‌Pneumatic actuator‌:
सिलेंडर ड्राइव प्रतिक्रिया समय 2 सेकंड से कम या बराबर है, 0 का समर्थन करता है। 4-0। 6MPA वायु स्रोत दबाव;
वाल्व पोजिशनर (जैसे कि इलेक्ट्रो-न्यूमेटिक पोजिशनर) को सटीक प्रवाह विनियमन और स्वचालित नियंत्रण प्राप्त करने के लिए स्थापित किया जा सकता है।
तकनीकी मापदंड:
नाममात्र का व्यास: dn 15- dn300;
दबाव प्रतिरोध स्तर: पारंपरिक प्रकार 1। 6-6। 4MPA, उच्च दबाव अनुकूलित प्रकार 31.5mpa तक;
कनेक्शन विधि: निकला हुआ किनारा (dn 65- dn300), आंतरिक धागा (dn 15- dn50)।

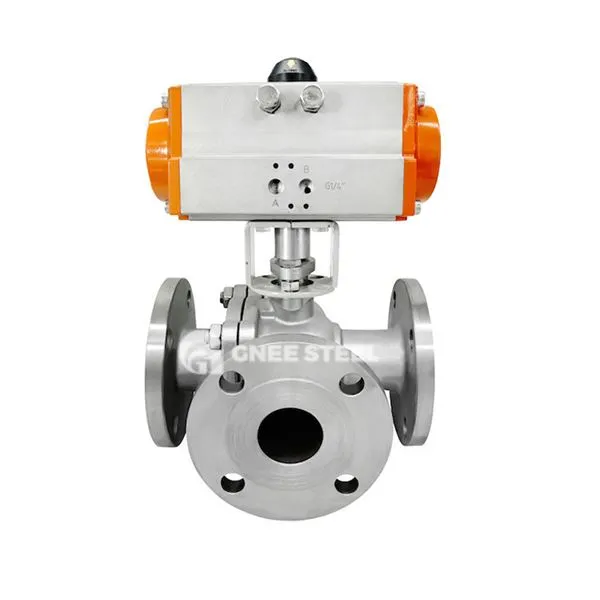

वायवीय 3 रास्ता गेंद वाल्व



अनुप्रयोग और लाभ
औद्योगिक क्षेत्र:
रासायनिक प्रक्रिया नियंत्रण: रिएक्टरों के मल्टी-चैनल मध्यम स्विचिंग (जैसे कि अल्टरनेटिंग एसिड और क्षार परिवहन);
ऊर्जा प्रणाली: परमाणु ऊर्जा संयंत्रों का शीतलन जल वितरण, उच्च तापमान स्टीम पाइपलाइन अभिसरण नियंत्रण;
पर्यावरण संरक्षण इंजीनियरिंग: सीवेज उपचार संयंत्रों के गोताखोर वाल्व समूह, समुद्री जल अलवणीकरण उपकरणों का लवणता विनियमन।
मुख्य लाभ:
तेजी से प्रतिक्रिया: वायवीय ड्राइव खोलना और 3 सेकंड से कम या बराबर समय को बंद करना, उच्च-आवृत्ति संचालन परिदृश्यों के लिए उपयुक्त;
मजबूत संक्षारण प्रतिरोध: 316L स्टेनलेस स्टील वाल्व बॉडी में 3-5 गुना अधिक क्लोराइड आयन संक्षारण प्रतिरोध है;
उच्च स्वच्छता मानक: मिरर पॉलिशिंग (0 के बराबर या उसके बराबर या 8μM) भोजन और दवा उद्योगों की सड़न रोकनेवाला आवश्यकताओं को पूरा करता है।
