एसएस थ्री वे बॉल वाल्व

स्टेनलेस स्टील थ्री-वे बॉल वाल्व मुख्य सामग्री के रूप में स्टेनलेस स्टील (जैसे 304, 316L, आदि) के साथ एक पाइपलाइन नियंत्रण तत्व है। मध्यम प्रवाह दिशा के मोड़, संगम या स्विचिंग को प्राप्त करने के लिए गेंद को 90 डिग्री घुमाया जा सकता है। इसकी मुख्य संरचनात्मक विशेषताओं में शामिल हैं:

‌Flow चैनल Design‌:
‌L- प्रकार का प्रवाह चैनल: मध्यम प्रवाह दिशा के दाएं-कोण स्विचिंग का एहसास करें (जैसे कि इनलेट → आउटलेट ए/बी स्विचिंग);
‌T- प्रकार का प्रवाह चैनल: तीन-तरफ़ा मध्यम मोड़ या संगम का समर्थन करें, जटिल प्रक्रिया नियंत्रण के लिए उपयुक्त।
‌Sealing System‌:
सॉफ्ट सील (PTFE/EPDM वाल्व सीट): शून्य रिसाव, लागू तापमान -30-180 डिग्री प्राप्त करें;
मेटल हार्ड सील (जैसे टंगस्टन कार्बाइड कोटिंग): -196-450 डिग्री की चरम काम की स्थिति का सामना करना।

लाभ
‌Corrosion प्रतिरोध:
304 स्टेनलेस स्टील साधारण संक्षारक वातावरण (जैसे कमजोर एसिड, जल वाष्प) के लिए उपयुक्त है;
316L स्टेनलेस स्टील में मोलिब्डेनम होता है, और क्लोराइड आयन संक्षारण के लिए इसका प्रतिरोध 3-5 बार, समुद्री जल और मजबूत एसिड मीडिया के लिए उपयुक्त है।
‌Fluid विशेषताएँ:
पूर्ण-बोर डिजाइन प्रवाह प्रतिरोध को कम करता है, 99%से अधिक या बराबर प्रवाह दक्षता;
भूतल पॉलिशिंग (0 से कम या उसके बराबर या 8 μM) खाद्य-ग्रेड स्वच्छता मानकों को पूरा करता है।
‌Operational सुविधा::
90 डिग्री त्वरित उद्घाटन और समापन, 20 n · m (DN50 के नीचे) से कम या बराबर टोक़;
मैनुअल, इलेक्ट्रिक या वायवीय नियंत्रण का समर्थन करता है, 2 सेकंड (वायवीय प्रकार) के बराबर या बराबर प्रतिक्रिया समय।

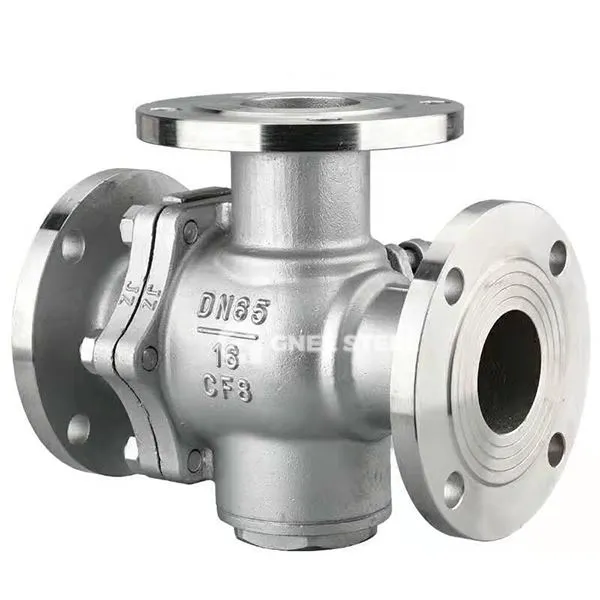

एसएस थ्री वे बॉल वाल्व



अनुप्रयोग
रासायनिक प्रक्रिया नियंत्रण: रिएक्टरों में वैकल्पिक एसिड और क्षार मीडिया परिवहन (जैसे 98% केंद्रित सल्फ्यूरिक एसिड और 32% तरल क्षार); अपशिष्ट जल उपचार प्रणालियों का मोड़ और संगम नियंत्रण।
ऊर्जा और पर्यावरण संरक्षण: परमाणु ऊर्जा संयंत्रों की शीतलन जल वितरण प्रणाली; समुद्री जल अलवणीकरण उपकरणों के उच्च-सलामी मीडिया प्रबंधन।
खाद्य और फार्मास्यूटिकल्स: बाँझ तरल पदार्थ (डेयरी उत्पाद, दवा कच्चे माल) का सैनिटरी परिवहन।
चयन और स्थापना अंक
सामग्री चयन: 316L सामग्री + सिरेमिक कोटिंग वाल्व सीट को अत्यधिक संक्षारक वातावरण में पसंद किया जाता है; उच्च तापमान वाली स्टीम पाइपलाइनों () 200 डिग्री) के लिए मेटल हार्ड सील प्रकार की आवश्यकता होती है।
कनेक्शन विधि: थ्रेडेड कनेक्शन (DN 15- DN50): आसान स्थापना, छोटी पाइपलाइनों के लिए उपयुक्त; निकला हुआ किनारा कनेक्शन (DN 65- DN300): दबाव प्रतिरोध स्तर PN40 तक पहुंच सकता है, जो औद्योगिक उच्च दबाव प्रणालियों के लिए उपयुक्त है।
‌INSTOLLATION SPERPATICATIONS‌:
क्षैतिज स्थापना और वाल्व हैंडल के लिए 90 डिग्री ऑपरेटिंग स्पेस आरक्षित;
थ्रेडेड इंटरफेस को कच्चे टेप + सीलेंट के साथ लपेटने की आवश्यकता होती है, और निकला हुआ किनारा कनेक्शन ग्रेफाइट घाव गैसकेट का उपयोग करते हैं;
स्थापना के बाद, 1.5 बार काम करने वाले दबाव परीक्षण की आवश्यकता होती है, और रिसाव के बिना दबाव को 10 मिनट तक बनाए रखा जाना चाहिए।
