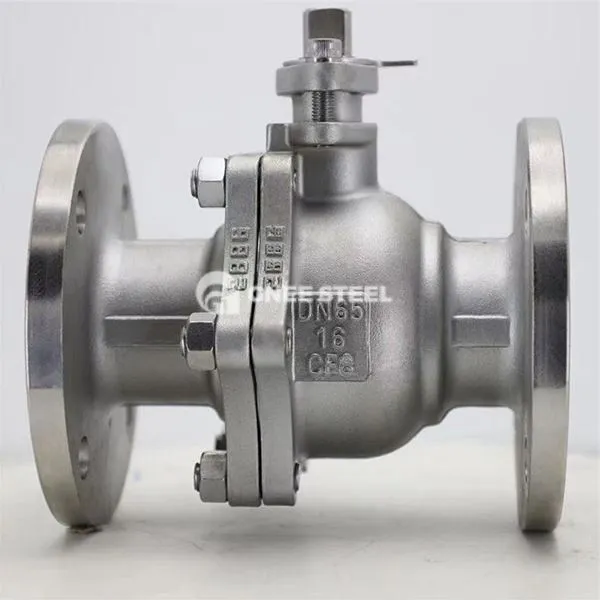

नरम बैठा हुआ गेंद वाल्व विवरण
सॉफ्ट सीट बॉल वाल्व एक बॉल वाल्व है जो नॉन-मेटैलिक इलास्टिक सामग्री (जैसे कि PTFE, Nylon, Etc .) का उपयोग करता है, जैसा कि वाल्व सीट सीलिंग सतह . के रूप में यह गेंद 90 डिग्री . को घुमाते हुए तरल पदार्थ का एहसास होता है। सुविधाएँ, अमेरिकी मानक विनिर्देश और विशिष्ट अनुप्रयोग इस प्रकार हैं:
संरचनात्मक विशेषताएं
Floating सील संरचना
गेंद एक स्व-कसने वाली सील . बनाने के लिए माध्यम के दबाव में वाल्व सीट की ओर बढ़ती है। नरम वाल्व सीट शून्य रिसाव को प्राप्त करने के लिए दबाव में elastically विकृत है (सीलिंग स्तर ANSI B16.104 वर्ग VI तक पहुंचता है);
वाल्व सीट सामग्री PTFE (संक्षारण प्रतिरोधी), RPTFE (उच्च तापमान प्रतिरोध में वृद्धि), और नायलॉन (पहनने-प्रतिरोधी) हो सकती है, विभिन्न मीडिया की जरूरतों को पूरा करने के लिए .
Fire सुरक्षा डिजाइन
धातु की अंगूठी नरम सीलिंग वाल्व सीट . में एम्बेडेड है, जब गैर-धातु सामग्री को आग में जलाने के बाद, धातु की अंगूठी अभी भी एक अस्थायी सील बनाए रख सकती है (एपीआई 607 फायरप्रूफ प्रमाणन के अनुपालन में);
वाल्व स्टेम एंटी-ब्लोआउट संरचना (आईएसओ 5211 मानक) उच्च दबाव मध्यम प्रभाव . के कारण होने वाले नियंत्रण के नुकसान को रोकता है
Compact वाल्व बॉडी
जाली स्टील या कास्ट स्टील वाल्व बॉडी (जैसे कि WCB सामग्री) प्रवाह प्रतिरोध को कम करता है, और पूर्ण-व्यास डिजाइन दबाव ड्रॉप सीधे पाइप अनुभाग के स्तर के करीब है;
नीचे-माउंटेड वाल्व स्टेम डिज़ाइन रखरखाव को सरल बनाता है और पूरे वाल्व . के डिस्सैबली की आवश्यकता नहीं होती है
नरम बैठा हुआ गेंद वाल्व विनिर्देशन
- नाममात्र का आकार: DN 15- DN200
- शरीर की सामग्री: WCB, 304, 316, 316L
- कनेक्शन प्रकार: निकला हुआ किनारा
- दबाव वर्ग: pn 16- pn4.0mpa
- संरचना प्रकार: फ्लोटिंग बॉल कोर वाल्व घटक
- सीट सामग्री: ptfe: -30 ~ 180c
- Ppl: -30 ~ 250C
- कोर सामग्री: 304, 316, 316L
- स्टेम सामग्री: 304
- लागू माध्यम: पानी, तेल, भाप, आदि प्रदर्शन
नरम बैठा हुआ गेंद वाल्व
लाभ
जेरो रिसाव सील:: नरम वाल्व सीट का लोचदार विरूपण सूक्ष्म असमानता के लिए क्षतिपूर्ति करता है और दो-तरफ़ा बुलबुला-स्तरीय सील का एहसास करता है; Ultra-Low Flow प्रतिरोध और ऊर्जा बचत: पूर्ण-व्यास प्रवाह चैनल डिजाइन, द्रव प्रतिरोध गुणांक एक ही कैलिबर के गेट वाल्व का केवल 1/5 है;
उच्च उद्घाटन और समापन दक्षता: 90 डिग्री रोटेशन स्विच को पूरा कर सकता है, और इलेक्ट्रिक एक्ट्यूएटर की प्रतिक्रिया समय 5 सेकंड से कम या बराबर है;
कम रखरखाव लागत: वाल्व सीट मॉड्यूलर रूप से डिज़ाइन की गई है और प्रतिस्थापन के लिए विशेष उपकरणों की आवश्यकता नहीं है .
अनुप्रयोग
Petrochemical: नियंत्रित संक्षारक मीडिया जैसे कि सल्फर युक्त कच्चे तेल और एथिलीन . का उपयोग पानी हथौड़ा प्रभाव को हल करने के लिए मैमिंग पेट्रोकेमिकल एथिलीन संयंत्र में गेट वाल्व को बदलने के लिए किया जाता है;
सिटी गैस: प्राकृतिक गैस ट्रांसमिशन और डिस्ट्रीब्यूशन पाइपलाइन (कक्षा 600), विस्फोट-प्रूफ डिज़ाइन SIL2 सुरक्षा स्तर को पूरा करता है;
फार्मास्यूटिकल्स और फूड्स: बाँझ पानी और विलायक परिवहन, पीटीएफई वाल्व सीटें एफडीए फूड ग्रेड प्रमाणन को पूरा करती हैं;
पावर सिस्टम : बॉयलर फ़ीड पानी विनियमन (200 डिग्री से कम या बराबर), नरम सील लगातार खोलने और बंद होने के लिए प्रतिरोधी हैं;
पर्यावरण जल उपचार: एसिड और क्षार एजेंट जोड़ प्रणाली, संक्षारण-प्रतिरोधी वाल्व सीटें जीवन को 3 बार से अधिक . से अधिक बढ़ाती हैं
