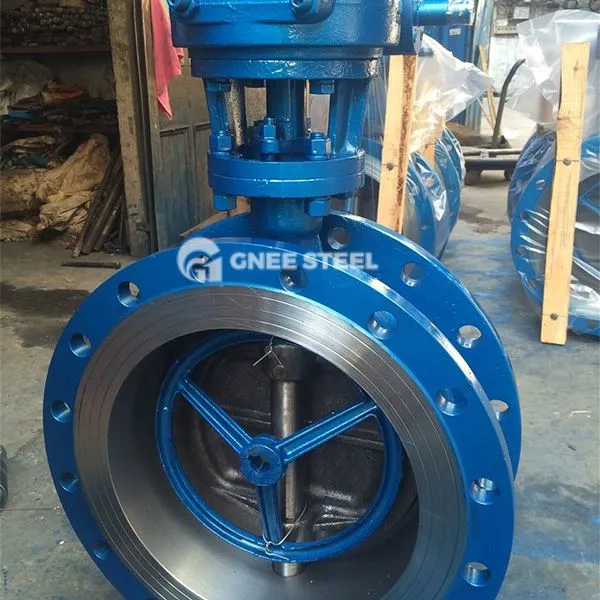

बट वेल्ड ट्रिपल ऑफसेट बटरफ्लाई वाल्व

बट-वेल्डेड थ्री-ऑफसेट बटरफ्लाई वाल्व एक वाल्व है जो तीन-एक्ट्रिक संरचना और वेल्डिंग एंड कनेक्शन का उपयोग करता है। यह विशेष रूप से उच्च तापमान, उच्च दबाव और कठोर कामकाजी परिस्थितियों के तहत मीडिया नियंत्रण के लिए उपयोग किया जाता है, और इसमें द्विदिश सील क्षमता और लंबे जीवन की विशेषताओं में शामिल हैं। इसकी मुख्य विशेषताओं में शामिल हैं:

ट्रिपल-एकेंट्रिक डिज़ाइन: वाल्व स्टेम एक्सिस तितली प्लेट के केंद्र, वाल्व बॉडी के केंद्र, और वाल्व सीट रोटेशन अक्ष और पाइपलाइन अक्ष के झुकाव कोण से भटक जाता है, जो घर्षण रहित उद्घाटन और समापन और शून्य रिसाव को प्राप्त करता है।
‌Welding कनेक्शन: बट वेल्डिंग का उपयोग पाइपलाइन को जोड़ने के लिए निकला हुआ किनारा रिसाव के जोखिम से बचने के लिए किया जाता है। यह स्थायी स्थापना और पाइपलाइन प्रणालियों के लिए उपयुक्त है जिन्हें इन्सुलेशन रैपिंग की आवश्यकता होती है।
चरम वातावरण के लिए ‌resistant: सीलिंग सतह को हार्ड मिश्र धातु (जैसे स्टेलाइट मिश्र धातु) के साथ वेल्डेड किया जाता है, जिसमें 600 डिग्री तक का तापमान प्रतिरोध होता है, और दबाव स्तर PN1.6 ~ PN10MPA‌ (कक्षा 150 ~ 600) को कवर करता है।

संरचनात्मक और तकनीकी लाभ

मुहर संरचना
मल्टी-लेयर मेटल हार्ड सील: बटरफ्लाई प्लेट नरम और हार्ड लेमिनेटेड स्टेनलेस स्टील शीट और लचीली ग्रेफाइट के संयोजन को अपनाती है, जिसमें अचानक तापमान में बदलाव के लिए लोचदार मुआवजा और धातु की कठोरता दोनों होती है।

अग्नि सुरक्षा: ऑल-मेटल स्ट्रक्चर डिज़ाइन अभी भी आग के दौरान सीलिंग अखंडता को बनाए रख सकता है।

ड्राइव और अनुकूलनशीलता
ड्राइव मोड: समर्थन मैनुअल, कृमि गियर, वायवीय, इलेक्ट्रिक या हाइड्रोलिक, रिमोट कंट्रोल आवश्यकताओं के अनुकूल।

व्यास रेंज: DN50 ~ DN2000 (2 "~ 80") को कवर करना, बड़े प्रवाह परिदृश्यों को पूरा करना।

सामग्री और प्रक्रिया
वाल्व बॉडी मटेरियल: कार्बन स्टील (WCB), स्टेनलेस स्टील (304/316L), क्रोम-मोलिब्डेनम स्टील (WC6/WC9)।

भूतल उपचार: सीलिंग सतह क्रोम-प्लेटेड या नाइट्रेड है जो पहनने के प्रतिरोध और संक्षारण प्रतिरोध को बढ़ाने के लिए है

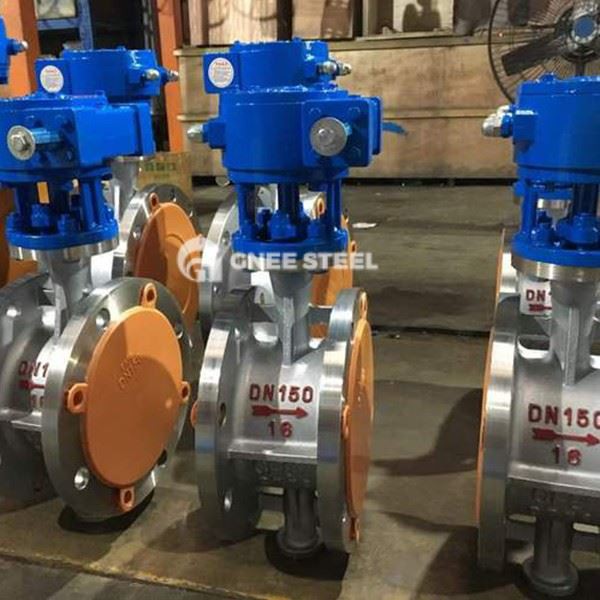

बट वेल्ड ट्रिपल ऑफसेट बटरफ्लाई वाल्व
