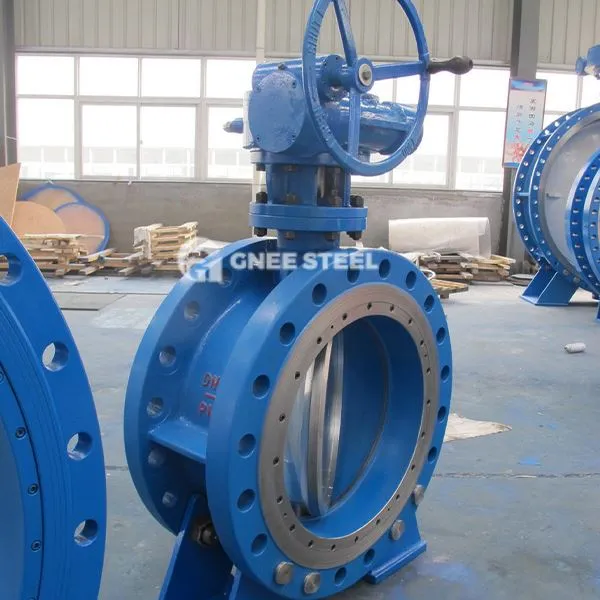

एपीआई 609 ट्रिपल ऑफसेट बटरफ्लाई वाल्व

एपीआई 609 ट्रिपल सनकी तितली वाल्व एक औद्योगिक वाल्व है जिसे ट्रिपल सनकी संरचना पर आधारित बनाया गया है।
‌ Core संरचना और design‌
‌Triple सनकी सिद्धांत
वाल्व स्टेम अक्ष तितली प्लेट के केंद्र और वाल्व शरीर के केंद्र से विचलित हो जाता है, और वाल्व सीट रोटेशन अक्ष वाल्व बॉडी चैनल अक्ष के साथ एक झुका हुआ कोण बनाता है, जो घर्षण-मुक्त उद्घाटन और समापन और शून्य लीक को प्राप्त करता है।
सीलिंग सतह एक तिरछी शंकु संरचना को अपनाती है। जब बंद हो जाता है, तो तितली प्लेट और वाल्व सीट केवल अंतिम स्थिति में संपर्क करते हैं, पहनने और जीवन का विस्तार करते हैं।
‌
सीलिंग टेक्नोलॉजी ‌
‌Multi-Layer Commite Seal‌: बटरफ्लाई प्लेट सील रिंग को धातु स्टैकिंग (जैसे 304/316+ ग्रेफाइट) या सॉफ्ट मटेरियल (PTFE/PPL) से चुना जा सकता है, उच्च तापमान वाले कठोर मुआवजे और लोचदार सील को ध्यान में रखते हुए।
‌Fire सुरक्षा डिजाइन: ऑल-मेटल संरचना अभी भी आग के दौरान सीलिंग अखंडता को बनाए रखती है, औद्योगिक अग्नि सुरक्षा मानकों को पूरा करती है।

‌Design मानकों और विनिर्देशों
‌API 609 Commilance‌: कवर डिजाइन, संरचना की लंबाई, निकला हुआ किनारा कनेक्शन और रिसाव परीक्षण आवश्यकताएं, कक्षा 150 ~ 600 (PN10 ~ PN100) दबाव स्तरों के लिए उपयुक्त है।
‌Structural लंबाई: API 609 श्रेणी B या ISO 5752 मानकों का अनुसरण करता है, वेफर, LUG और डबल निकला हुआ किनारा कनेक्शन के लिए उपयुक्त है।
‌ TEST STANDARDS‌: सीलिंग प्रदर्शन परीक्षण API 598 के अनुसार किया जाता है, और रिसाव स्तर ANSI B16.104 क्लास VI (शून्य रिसाव) ‌ से मिलता है।



एपीआई 609 ट्रिपल ऑफसेट बटरफ्लाई वाल्व
