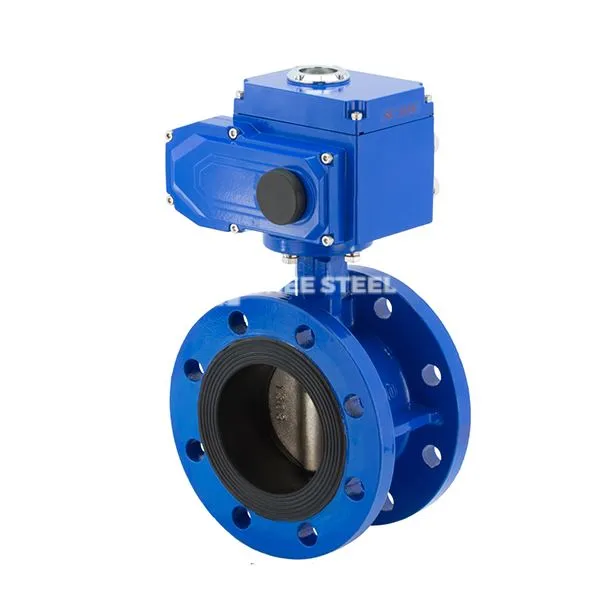

इलेक्ट्रिक सक्रिय तितली वाल्व

इलेक्ट्रिक बटरफ्लाई वाल्व एक वाल्व है जो एक गोलाकार तितली प्लेट को घुमाने के लिए एक इलेक्ट्रिक एक्ट्यूएटर द्वारा संचालित होता है। बटरफ्लाई प्लेट वाल्व अक्ष के चारों ओर घूमती है 0 डिग्री -90 डिग्री पाइपलाइन माध्यम के उद्घाटन और समापन या प्रवाह विनियमन को प्राप्त करने के लिए डिग्री। इसके मुख्य कार्यों में शामिल हैं:

फास्ट कंट्रोल: 90 डिग्री रोटेशन पूर्ण उद्घाटन या पूर्ण समापन कार्रवाई, तेजी से प्रतिक्रिया गति, स्वचालित नियंत्रण प्रणालियों के लिए उपयुक्त है।
‌Low प्रवाह प्रतिरोध डिजाइन: जब पूरी तरह से खुलता है, तो तितली प्लेट की मोटाई माध्यम के प्रवाह के लिए एकमात्र प्रतिरोध है, और दबाव हानि एक ही व्यास के गेट वाल्व का केवल 1/3 है।

संरचना और डिजाइन सुविधाएँ

मुख्य घटक:

वाल्व बॉडी: कच्चा लोहा, डक्टाइल आयरन या स्टेनलेस स्टील (जैसे कि 3 0 4/316) से बना, निकला हुआ किनारा या क्लैंप कनेक्शन GB/ANSI मानकों को पूरा करता है, और दबाव सीमा 1 है। 0-4। 0MPa।
‌Butterfly प्लेट: डिस्क-आकार की संरचना, हार्ड सील प्रकार की सतह सरफेसिंग टंगस्टन कार्बाइड, सॉफ्ट सील प्रकार एम्बेडेड पीटीएफई या रबर सील रिंग।
‌
ड्राइव और सील:
‌Electric actuator‌: स्विच प्रकार (220V AC) या मॉड्यूलेशन प्रकार (4-20 mA सिग्नल) का समर्थन करता है, टॉर्क कवर 50-2000 n · m, विस्फोट-प्रूफ (Exdⅱbt4) और IP67 सुरक्षा स्तर के साथ।
‌ डाउबल सीलिंग सॉल्यूशन:
‌Elastic सील: नाइट्राइल रबर या पीटीएफई वाल्व सीट, वीआई तक रिसाव का स्तर, लागू तापमान -20 डिग्री ~ 150 डिग्री ‌।
‌Metal हार्ड सील: मल्टी-लेयर स्टेनलेस स्टील + ग्रेफाइट संरचना, उच्च तापमान प्रतिरोध 450 डिग्री तक, दानेदार मीडिया के कटाव के लिए प्रतिरोधी।



इलेक्ट्रिक सक्रिय तितली वाल्व



चयन सुझाव:

उच्च तापमान और उच्च दबाव का वातावरण: हार्ड-सील बटरफ्लाई वाल्व (जैसे D943W) को प्राथमिकता दें, वाल्व बॉडी मटेरियल WCB या 316L स्टेनलेस स्टील होनी चाहिए।
संक्षारक मीडिया: फ्लोरीन-पंक्तिबद्ध तितली वाल्व (पीटीएफई अस्तर) का उपयोग करें, मजबूत एसिड और क्षार जंग के लिए प्रतिरोधी।

अनुप्रयोग

कृषि सिंचाई: सौर-चालित प्रकार का उपयोग पानी की बचत करने वाली सिंचाई प्रणालियों के लिए किया जाता है, रिमोट कंट्रोल और पानी की गुणवत्ता निस्पंदन का समर्थन करता है।
ऊर्जा प्रणाली: थर्मल बिजली संयंत्रों में स्टीम पाइपलाइन विनियमन, परमाणु ऊर्जा संयंत्रों में पानी के संचलन नियंत्रण को ठंडा करना।
रासायनिक उत्पादन: रिएक्टर कच्चे माल अनुपात, संक्षारक मध्यम कटऑफ (जैसे एसिड और क्षार संचरण पाइपलाइनों)।
