तितली वाल्व निकला हुआ किनारा प्रकार विवरण
फ़्लैंज बटरफ़्लाई वाल्व की सीलिंग संरचना में PTFE, सिंथेटिक रबर और फेनोलिक रेजिन का उपयोग करके एक समग्र सीट बनाई जाती है, जो सीट को लोच और बढ़ी हुई ताकत दोनों प्रदान करती है। इसके अतिरिक्त, बटरफ़्लाई प्लेट पूरी तरह से PTFE से लेपित होती है, जो इसे मज़बूत संक्षारण प्रतिरोध प्रदान करती है।
निकला हुआ किनारा अंत तितली वाल्व विशिष्टता
| डीएन/एनपीएस |
डीएन250 – डीएन1800 (10" – 70") |
|---|---|
| परिचालन दाब |
पीएन6, पीएन10, पीएन16 |
| फ्लैंज कनेक्शन |
एएनएसआई CL150, PN6, PN10, PN16 |
| शीर्ष निकला हुआ किनारा |
आईएसओ 5211 |
| अंकन |
एन 19 |
| आमने-सामने की लंबाई |
EN 558-1/20 |
| परीक्षण मानक |
EN 12266-1 |
| आवेदन |
बांध और जल विद्युत, एचवीएसी, औद्योगिक, सिंचाई, बिजली संयंत्र, सीवेज और अपशिष्ट जल उपचार, जल उपचार |

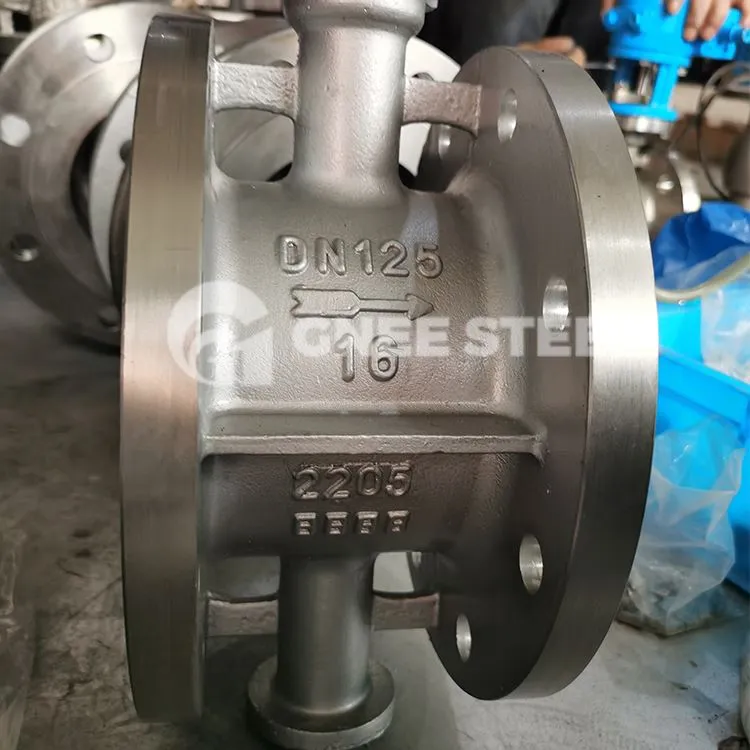

तितली वाल्व निकला हुआ किनारा अंत
फ्लैंज्ड बटरफ्लाई वाल्व का वर्गीकरण
फ्लैंज्ड बटरफ्लाई वाल्वों को सीलिंग सतह सामग्री के आधार पर सॉफ्ट-सील फ्लैंज्ड बटरफ्लाई वाल्वों और हार्ड-सील फ्लैंज्ड बटरफ्लाई वाल्वों में विभाजित किया जा सकता है।
- सॉफ्ट-सील फ्लैंग्ड बटरफ्लाई वाल्व के सीलिंग साइड में रबर और फ्लोरोप्लास्टिक जैसी लोचदार सीलिंग सामग्री का उपयोग किया जाता है। इसके विपरीत, हार्ड-सील फ्लैंग्ड बटरफ्लाई वाल्व के सीलिंग साइड में मेटल-टू-मेटल, मेटल-टू-फ्लोरोप्लास्टिक और मल्टी-लेयर कम्पोजिट प्लेट जैसी सामग्री का उपयोग किया जाता है।
सॉफ्ट-सील फ्लैंग्ड बटरफ्लाई वाल्व की सीलिंग रिंग को वाल्व बॉडी के चैनल में या बटरफ्लाई प्लेट की परिधि के आसपास एम्बेड किया जा सकता है। जब इसे शट-ऑफ वाल्व के रूप में उपयोग किया जाता है, तो इसका सीलिंग प्रदर्शन FCI70-2:2006 (ASMEB16-104) स्तर VI तक पहुँच सकता है, जो हार्ड-सील फ्लैंग्ड बटरफ्लाई वाल्व की तुलना में काफी अधिक है। हालाँकि, सॉफ्ट सीलिंग सामग्री की तापमान सीमाओं के कारण, सॉफ्ट-सील फ्लैंग्ड बटरफ्लाई वाल्व का उपयोग आमतौर पर कमरे के तापमान पर जल संरक्षण और जल उपचार क्षेत्रों में किया जाता है।
- धातु हार्ड-सील फ्लैंग्ड बटरफ्लाई वाल्व में सामग्री स्थायित्व का लाभ होता है, यह उच्च कार्य तापमान, अधिक कार्य दबाव का सामना कर सकता है, और सॉफ्ट-सील वाल्व की तुलना में इसकी सेवा जीवन लंबा होता है। हालांकि, हार्ड-सील फ्लैंग्ड बटरफ्लाई वाल्व की कमियां भी बहुत स्पष्ट हैं-उन्हें पूर्ण सीलिंग प्राप्त करना मुश्किल है, और उनका सीलिंग प्रदर्शन अपेक्षाकृत खराब है। इसलिए, इस प्रकार के फ्लैंग्ड बटरफ्लाई वाल्व का उपयोग आम तौर पर उन अनुप्रयोगों में किया जाता है जहां उच्च सीलिंग प्रदर्शन की आवश्यकता नहीं होती है, मुख्य रूप से प्रवाह को विनियमित करने के लिए।
