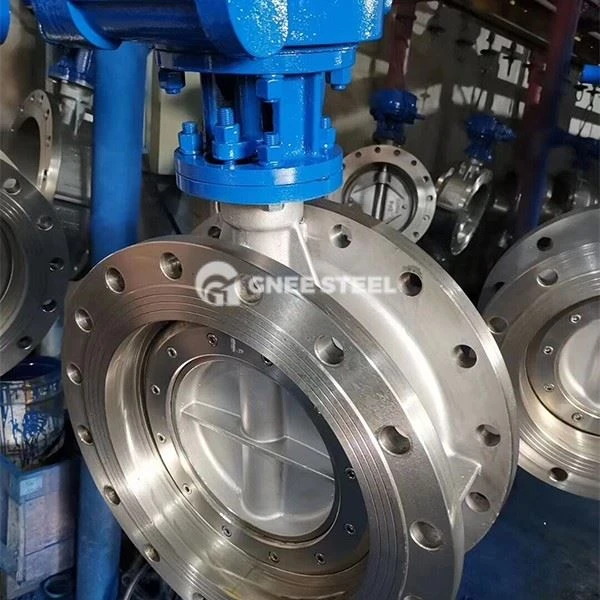

स्टेनलेस स्टील तितली वाल्व विवरण
स्टेनलेस स्टील बटरफ्लाई वाल्व स्टेनलेस स्टील (जैसे 304, 316L, आदि) से बना एक वाल्व है, जो कि निकला हुआ किनारा या क्लैंप कनेक्शन के माध्यम से पाइपलाइन प्रणाली से जुड़ा होता है, और मध्यम या प्रवाह विनियमन के उद्घाटन और बंद होने का एहसास करने के लिए अक्ष के चारों ओर घूमने के लिए डिस्क के आकार की तितली प्लेट का उपयोग करता है। इसके मुख्य घटकों में शामिल हैं:
वाल्व बॉडी और बटरफ्लाई प्लेट: स्टेनलेस स्टील सामग्री संक्षारण प्रतिरोध प्रदान करती है, तितली प्लेट एक डिस्क-आकार की संरचना है, और रोटेशन कोण आमतौर पर 0 ~ 90 डिग्री है।
Sealing संरचना:
Soft Seal: नाइट्राइल रबर, पॉलीटेट्रैफ्लुओरोइथिलीन (PTFE), आदि, कम तापमान के लिए उपयुक्त (-20 डिग्री ~ 150 डिग्री) और गैर-संक्षारक मीडिया।
Hard सील: धातु से धातु (जैसे कि मिश्र धातु स्टील, स्टेलाइट मिश्र धातु), उच्च तापमान (550 डिग्री से कम या बराबर) और उच्च दबाव (16bar से कम या बराबर) ।
Drive मोड: मैनुअल, इलेक्ट्रिक, वायवीय या कृमि गियर ट्रांसमिशन का समर्थन करता है।
स्टेनलेस स्टील तितली वाल्व विनिर्देशन
| तरीका | प्रकार | विशेषताएँ | अनुप्रयोग |
|---|---|---|---|
| Drive Mode | इलेक्ट्रिक स्टेनलेस स्टील तितली वाल्व | कोणीय-टर्न इलेक्ट्रिक एक्ट्यूएटर (0 ~ 90 डिग्री रोटेशन), रिमोट कंट्रोल का समर्थन करता है, और व्यास DN1000 तक पहुंच सकता है। | बड़े प्रवाह औद्योगिक प्रणाली (जैसे उच्च तापमान भाप) |
| वायवीय स्टेनलेस स्टील तितली वाल्व | वायवीय एक्ट्यूएटर द्वारा संचालित, इसमें तेजी से प्रतिक्रिया की गति होती है और यह ज्वलनशील और विस्फोटक वातावरण के लिए उपयुक्त है। | रासायनिक और ऊर्जा क्षेत्र | |
| मैनुअल स्टेनलेस स्टील तितली वाल्व | हैंडव्हील या हैंडल ऑपरेशन, सरल संरचना और कम लागत | मध्यम और निम्न दबाव पाइपलाइन (जैसे जल उपचार) | |
| Seealing मोड | मल्टी-लेयर मेटल हार्ड सील बटरफ्लाई वाल्व | ट्रिपल सनकी संरचना, धातु-से-धातु सील, पहनने और कण मीडिया के लिए प्रतिरोधी | उच्च तापमान और उच्च दबाव (जैसे धातु विज्ञान, बिजली) |
| नरम सील तितली वाल्व | PTFE या रबर सील, कम रिसाव स्तर (ANSI वर्ग VI)। | भोजन और दवा स्वच्छ प्रणाली |
स्टेनलेस स्टील तितली वाल्व
चयन बिंदु
काम करने वाले पैरामीटर:
Pressure: पारंपरिक मॉडल 1 के दबाव का सामना करते हैं। 0 ~ 1.6MPa (PN10 ~ PN16), और उच्च दबाव वाले मॉडल 16bar तक पहुंच सकते हैं।
Temperature: सॉफ्ट सील -20 डिग्री ~ 150 डिग्री के लिए उपयुक्त हैं, और हार्ड सील 550 डिग्री तक पहुंच सकते हैं।
Medium अनुकूलन: संक्षारक मीडिया को 316L स्टेनलेस स्टील या डुप्लेक्स स्टील वाल्व बॉडीज़ की आवश्यकता होती है।
कण युक्त तरल पदार्थ अधिमानतः हार्ड सील या मल्टी-लेयर मेटल सील हैं।
Drive मोड::
इलेक्ट्रिक या वायवीय रिमोट कंट्रोल परिदृश्यों के लिए चुना जाता है, और मैनुअल कम दबाव और छोटे व्यास के लिए उपयुक्त है।
रखरखाव सिफारिशें
- सील निरीक्षण: हर 2 साल में हार्ड सील के पहनने की जाँच करें, और हर 1 ~ 2 साल में नरम सील को बदलें।
- Lubrication और रखरखाव: हर 6 महीने में उच्च तापमान ग्रीस के साथ वाल्व स्टेम और ट्रांसमिशन भागों को भरें।
- Operation विनिर्देश: तितली प्लेट विरूपण को रोकने के लिए 90 डिग्री से अधिक मजबूर रोटेशन से बचें।
