डिस्क चेक वाल्व विवरण

डिस्क चेक वाल्व एक प्रकार का स्विंग चेक वाल्व है। इसकी मुख्य विशेषता यह है कि यह ओपनिंग और क्लोजिंग पार्ट के रूप में डिस्क-आकार के वाल्व डिस्क का उपयोग करता है, और वाल्व सीट चैनल के घूर्णन शाफ्ट के चारों ओर घूमकर एक-तरफ़ा प्रवाह नियंत्रण का एहसास करता है। यह वाल्व मध्यम और बड़े व्यास, कम प्रवाह दर और स्थिर प्रवाह राज्य पाइपलाइनों के लिए डिज़ाइन किया गया है, विशेष रूप से मध्यम बैकफ्लो के उच्च जोखिम वाले दृश्यों के लिए।
वर्गीकरण आयाम:

By the number of valve discs: single disc (conventional diameter), double disc (DN≤600), multi-disc (DN>600), बहु-डिस्क डिज़ाइन समापन प्रभाव बल को फैला सकता है;
सीलिंग फॉर्म द्वारा: मेटल हार्ड सील (उच्च तापमान और उच्च दबाव के लिए प्रतिरोधी), लोचदार नरम सील (संक्षारक मीडिया के अनुकूल)।
कोर संरचना और कार्य सिद्धांत
संरचनात्मक रचना
वाल्व बॉडी: ज्यादातर कास्ट स्टील, स्टेनलेस स्टील या मिश्र धातु से बने, DN15 से DN32 0 0 तक पाइप व्यास के लिए उपयुक्त है; डिस्क डिस्क: धातु या समग्र सामग्री से बना, रबर\/PTFE सतह को सीलिंग को बढ़ाने के लिए, शाफ्ट तंत्र का समर्थन करता है। सतह: मध्यम प्रवाह प्रतिरोध को कम करने के लिए सुव्यवस्थित चैनल डिजाइन (प्रवाह प्रतिरोध गुणांक से कम या 0.3 के बराबर)।
काम के सिद्धांत
फॉरवर्ड फ्लो: मध्यम दबाव डिस्क को खोलने के लिए शाफ्ट के चारों ओर घूमने के लिए धक्का देता है। बड़ा प्रवाह, बड़ा उद्घाटन कोण (90 डिग्री तक); रिवर्स बैकफ्लो: डिस्क बैकफ़्लो को ब्लॉक करने के लिए गुरुत्वाकर्षण, मध्यम रिवर्स थ्रस्ट और स्प्रिंग असिस्टेंस (वैकल्पिक) की कार्रवाई के तहत जल्दी से बंद हो जाता है

डिस्क चेक वाल्व विनिर्देशन

नाम मात्र का आकार	2 "~ 40" (DN50 ~ DN1000)
नाममात्र दबाव	कक्षा 150 ~ कक्षा 2500 (PN10 ~ PN250)
मानक:	एपीआई 6 डी, एपीआई 594, एएसएमई बी 16.34
शरीर की सामग्री	कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स स्टेनलेस स्टील
अंत संबंध	आरएफ, बीडब्ल्यू, आरटीजे
प्रोडक्ट का नाम	Synhe स्टेनलेस स्टील चेक वाल्व
प्रमाणपत्र	एपीआई, सीई, आईएसओ, ईएसी, टीएस
कनेक्शन अंत	एफएफ थ्रेड (G.NPT, BSPT, BSP, DIN259\/2999)
उपयुक्त माध्यम	पानी, तेल और कुछ संक्षारक तरल
कार्य -तापमान	-40 से 300 डिग्री सी
मूक	10 पीसी
भुगतान की अवधि	30%टीटी जमा, सामान को शिपिंग से पहले शेष राशि का भुगतान किया जाता है
पैकेट	प्लास्टिक बैग ------- पेपर बॉक्स ------- कार्टन ------- प्लाईवुड केस
डिलीवरी का समय	15-30 दिन के अनुसार दिन के अनुसार
शिपमेंट बंदरगाह	तियानजिन, निंगबो, शंघाई
उत्पादन क्षमता	10000pcs\/सप्ताह

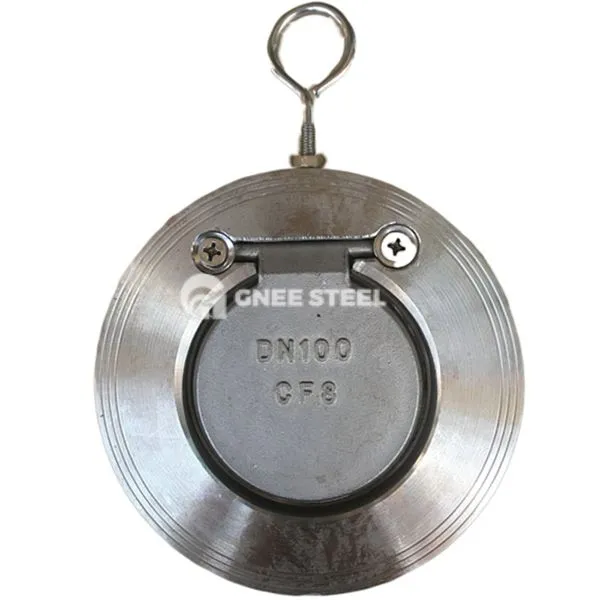

डिस्क चेक वाल्व

प्रदर्शन विशेषताओं और चयन बिंदु
‌Advantages और विशेषताएँ
छोटे प्रवाह प्रतिरोध (लिफ्ट चेक वाल्व की तुलना में लगभग 35% कम), कम प्रवाह दर और उच्च प्रवाह परिदृश्यों के लिए उपयुक्त;
लचीली ऊर्ध्वाधर\/क्षैतिज स्थापना, कोई सख्त दिशा प्रतिबंध (जब लंबवत स्थापित किया जाता है, तो सुनिश्चित करें कि मध्यम नीचे से ऊपर तक बहता है)।
‌Limitations और सावधानियाँ
‌Weak सीलिंग प्रदर्शन: उच्च परिशुद्धता एंटी-लीक आवश्यकताओं (जैसे हाइड्रोजन पाइपलाइनों) के साथ अवसरों के लिए उपयुक्त नहीं है;
‌Pulsating प्रवाह प्रतिबंध:: लगातार स्टार्ट-स्टॉप या कठोर प्रवाह में उतार-चढ़ाव के साथ सिस्टम को बफर उपकरणों के साथ उपयोग करने की आवश्यकता होती है;
‌INSTALLATION और रखरखाव: बड़े-व्यास वाले वाल्व (DN से अधिक या 600 से अधिक या बराबर) एक निरीक्षण मंच से लैस होने की आवश्यकता है और शाफ्ट पहनने को नियमित रूप से जांचा जाना चाहिए।
